第 1 部 基本编 第 2 章 生产
2-14-3 错误提示时的确认安装吸嘴
生产中替换吸嘴时，如果 Head（贴片头）上吸嘴安装错误，则生产会异常终止。
此时会显示归还吸嘴对话框，询问是把 Head 吸住的吸嘴手动归还、或是自动归还。
2-14-3-1 归还吸嘴的对话框显示

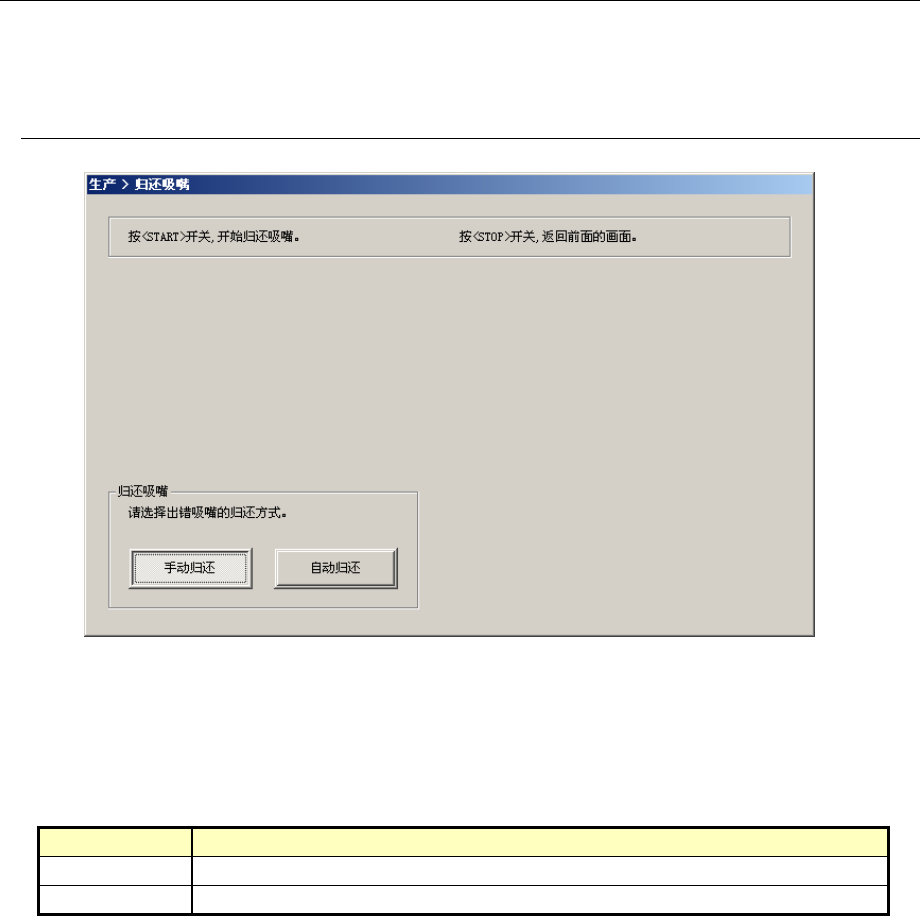

图 2-14-3-1-1 归还吸嘴对话框
(1)归还吸嘴
选择出错吸嘴的归还方式。
表 2-14-3-1-1 归还吸嘴
项目 内容
手动归还 将 Head 吸嘴移动到拆卸位置，用手将吸嘴取下。
自动归还 自动归还安装错误的吸嘴。
(2)<START>开关、<STOP>开关
按<START>开关：开始按照选择的吸嘴归还方式归还吸嘴。
按<STOP>开关 ：回到生产“通过”状态。
2-178
第 1 部 基本编 第 2 章 生产
2-14-3-2 手动归还吸嘴
归还吸嘴方式选择“手动归还”，按动<START>开关后，会显示信息，要求确认将 Head 吸嘴移动到
吸嘴拆卸位置。

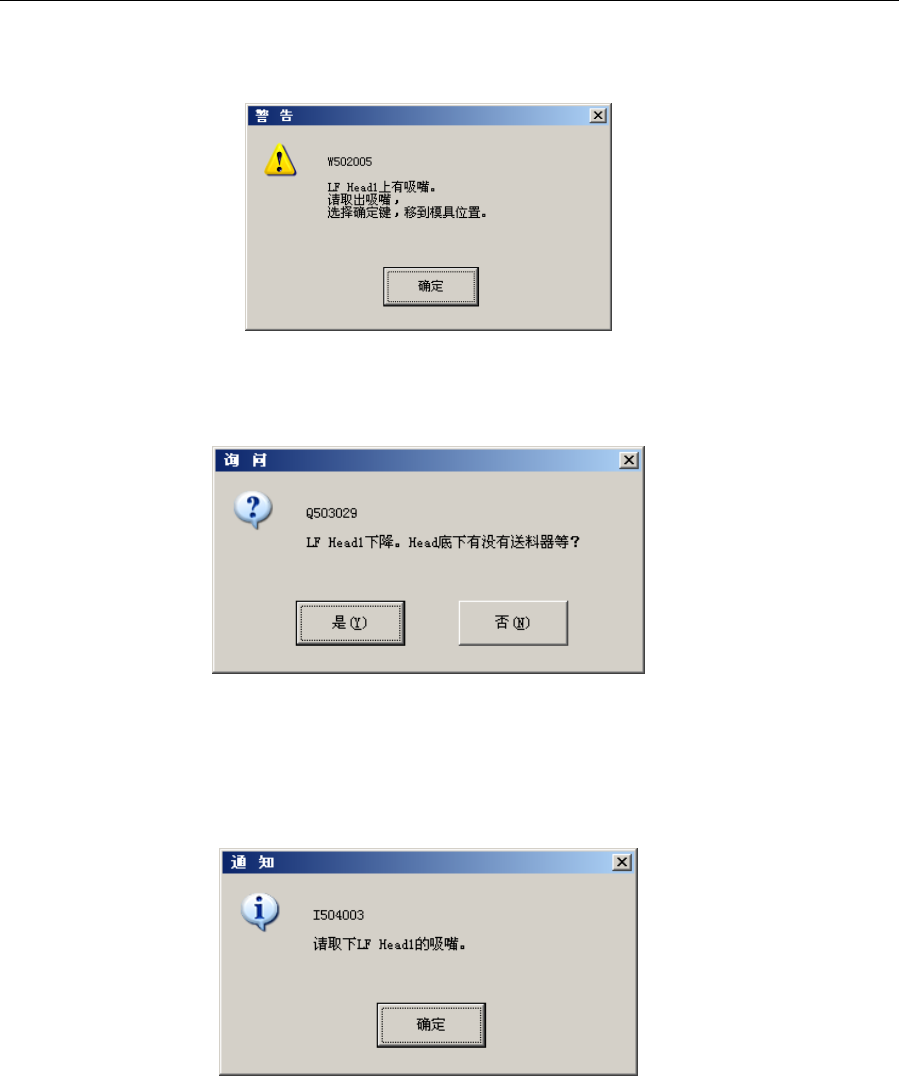

图 2-14-3-2-1 确认把吸嘴移到拆卸位置的对话框
吸嘴移动到拆卸位置后，因为 Z 轴要下降，会显示对话框，询问“Head 底下有没有供料器等？”
图 2-14-3-2-2 Z 轴下降询问对话框
Z 轴下降后，就会显示取下吸嘴的指示对话框。
如果有多个 Head 吸嘴出现吸嘴安装错误，则这些吸嘴将重复同样的处理。
图 2-14-3-2-3 吸嘴拆卸指示通知对话框
按[确定]按钮后，如其他贴片头也有吸嘴安装错误，请进行同样的处理。
全部 Head 上的归还吸嘴处理完毕后，Z 轴将上升，移动到 Z 轴退避位置。
2-179
第 1 部 基本编 第 2 章 生产
2-14-3-3 自动归还吸嘴
“归还吸嘴”选择“自动归还”并按下<START>开关后，则会自动归还安装错误的吸嘴。
全部 Head 上的吸嘴归还完毕后，Z 轴将上升，移动到 Z 轴退避位置。
2-14-3-4 归还吸嘴后的操作
生产异常终止后进行归还吸嘴时，变成生产“通过”状态。
生产开始时如检测到安装吸嘴错误，则归还吸嘴后，再开始生产。
2-14-4 设备信息的取得和保存
从下拉菜单中选择[文件]-[设备信息的取得和保存]，可显示取得设备信息和保存的对话框。
在“通过”状态下，这一功能是收集装置信息的文件，将所收集的文件进行压缩并保存到任意位置。
本功能请在有本公司服务人员或代理店的指示后使用。
获得的文件，也请同样按指示处理。
注意：
操作方法
* 在运行本功能之前，请在生产画面菜单取得和保存设备信息。
① 选择菜单“文件(F)”→“设备信息的取得和保存...”。

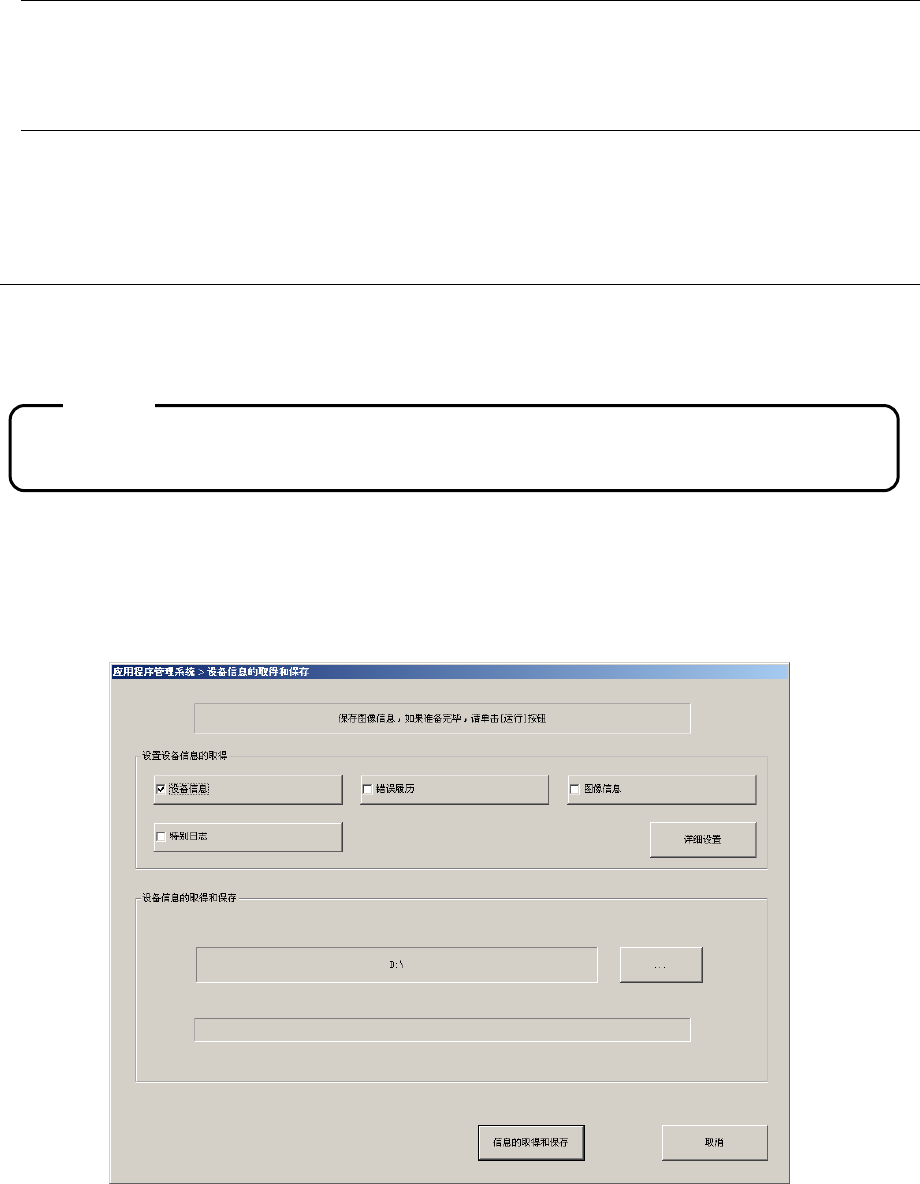

图 2-14-4-1 设备信息的取得界面
② 请按下[…]按钮，指定文件的保存位置。
③ 利用[信息的取得和保存]按钮取得设备信息，并将取得的文件进行压缩后保存。
2-180
