2-17 核对画面
利用 IS Intelli SCS 选项时，为了确认供料器的核对状态，可以查看核对画面。
2-17-1 核对画面
(1) 核对画面菜单
在菜单栏中点击[窗口] 菜单，选择核对画面。
也可利用命令按钮进行选择。（须另行设置。）
生产开始时，按机器本体的“START”开关，在核对状态下，如存在核对 NG 的供料器时（核对
NG 状态）会自动显示核对画面。这时不会开始生产。
如果符合能够开始生产的条件，将开始生产。

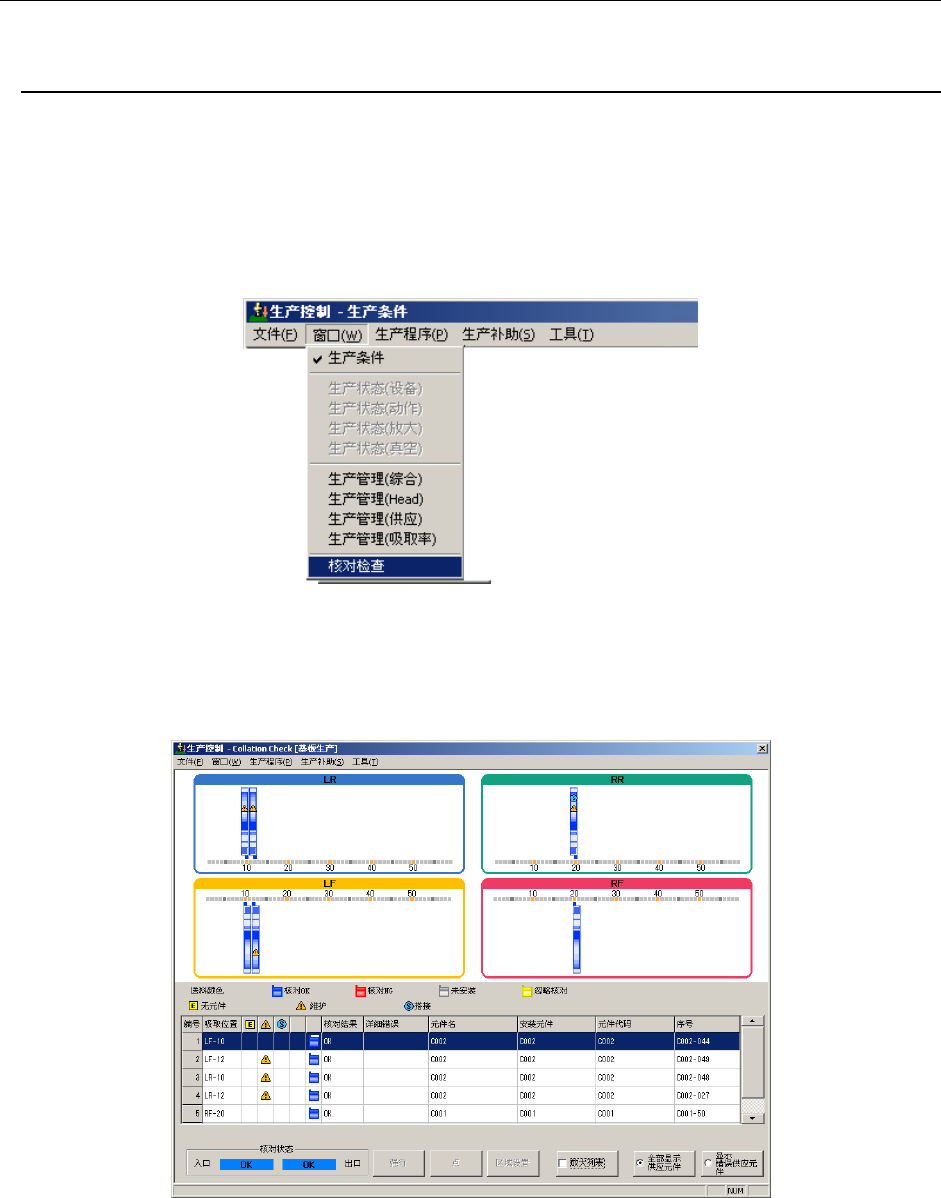

图 2-17-1-1 核对画面菜单
(2) 核对确认 （Intelli SCS 选项）
核对画面上，显示所安装的供料器的核对結果。
图 2-17-1-2 核对画面
2-208
第 1 部 基本编 第 2 章 生产
(3) 核对画面的构成

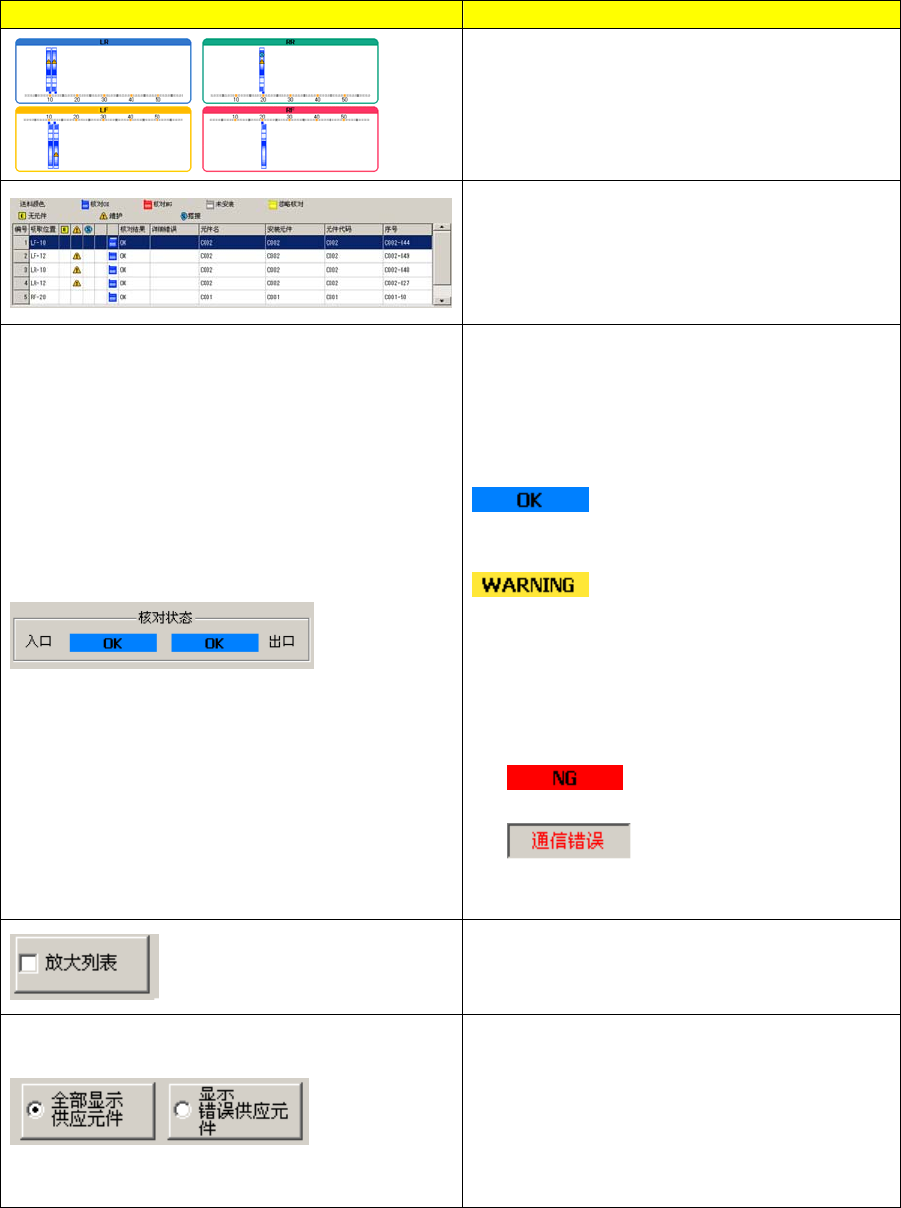

项目 说明
图像查看
用图来显示供料器的安装状況和核对状況。
供料器状況列表
通过列表的过滤来选择条件，符合条件的供料
器信息被显示。
显示每个站点核对状态的状态。
开始生产时，必须是两站点均为核对 OK 或非
报警才能开始生产。
生产临时停止后重新开始时，如果各站点是核
对 OK 或报警，可以重新开始生产。
（蓝色背景“OK”）
所有供料器为核对 OK 的状态，可以开始生
产。
（黄色背景“WARNING”）
虽然存在核对 NG 或者忽略核对的供料器，
但可以开始生产。
① 即使存在核对 NG 的供料器，当代替供
料器为核对 OK 时，也将开始生产。
② 即使存在忽略核对的供料器，也利用强
行开始生产。
（红色背景“NG”）
存在核对 NG 的供料器。不能开始生产。
（红字，“通信错误”）
发生了通信错误。不能开始生产。
将列表放大显示。
・
放大显示被选中的列表
・
显示未选中的列表和图像查看
针对供料器的状況进行过滤设置。
“全部显示供应元件”
显示“核对 OK”、“核对 NG”、“未安装”、
“忽略核对”。
“显示错误供应元件”
显示“核对 NG”、“未安装”。
2-209
第 1 部 基本编 第 2 章 生产

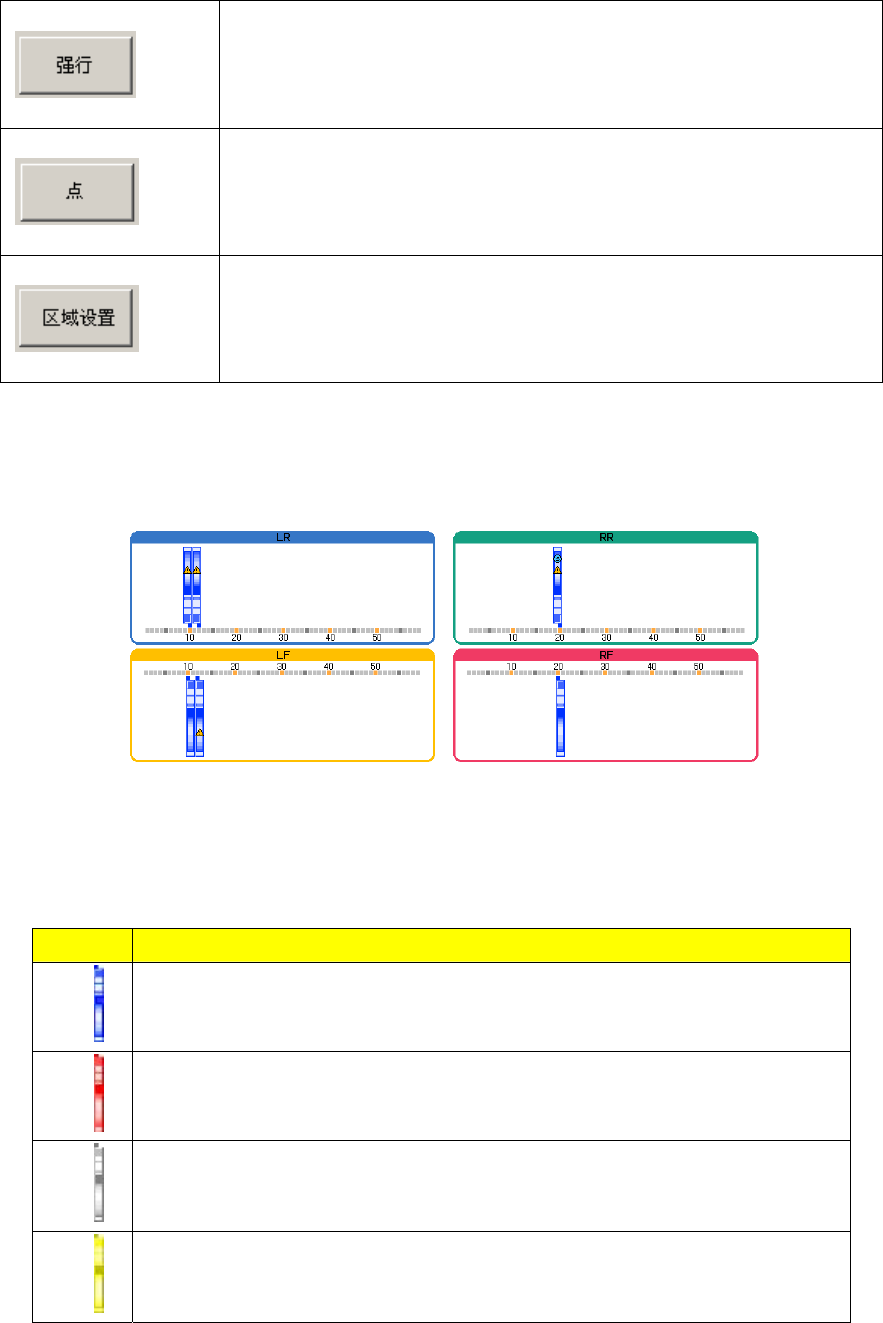

强行按钮
对于因元件用尽等原因而处于核对 NG 状态的供应装置，为了不替换元
件就重新开始生产，本按钮可使之成为“忽略核对”状态。生产重新
开始后，核对信息变为“核对 OK”。
点按钮
对于进行了搭接的供料器中变成核对 NG 的供应装置，本按钮可进行搭
接点的设置，使成为搭接状态。生产重新开始后，成为搭接状态，核
对信息变成“核对 OK”。
区域设置按钮
对进行了搭接的供料器中搭接区域超出的供应装置，可使用本按钮设
置扩大搭接区域。生产重新开始后，进行搭接区域的扩大，核对信息
变成“核对 OK”。
1)图像查看
图像查看，是用图像来显示生产程序中使用的供料器的安装位置、尺寸、供料器类型、核对状
況。
图 2-17-1-3 图像查看
核对状況用供料器的颜色表示。
供料器颜色所表示的状态
颜色 说明
蓝色
元件、供料器类型、送料间距等全部正确的供料器。
红色
发生了错误的供料器。
如果存在与供料器装配位置相关的问题，也将属于错误。
灰色
生产程序中已被设置而尚未安装的供料器。
黄色
被设置为忽略核对的供料器。
2-210
