第 1 部 基本编 第 2 章 生产

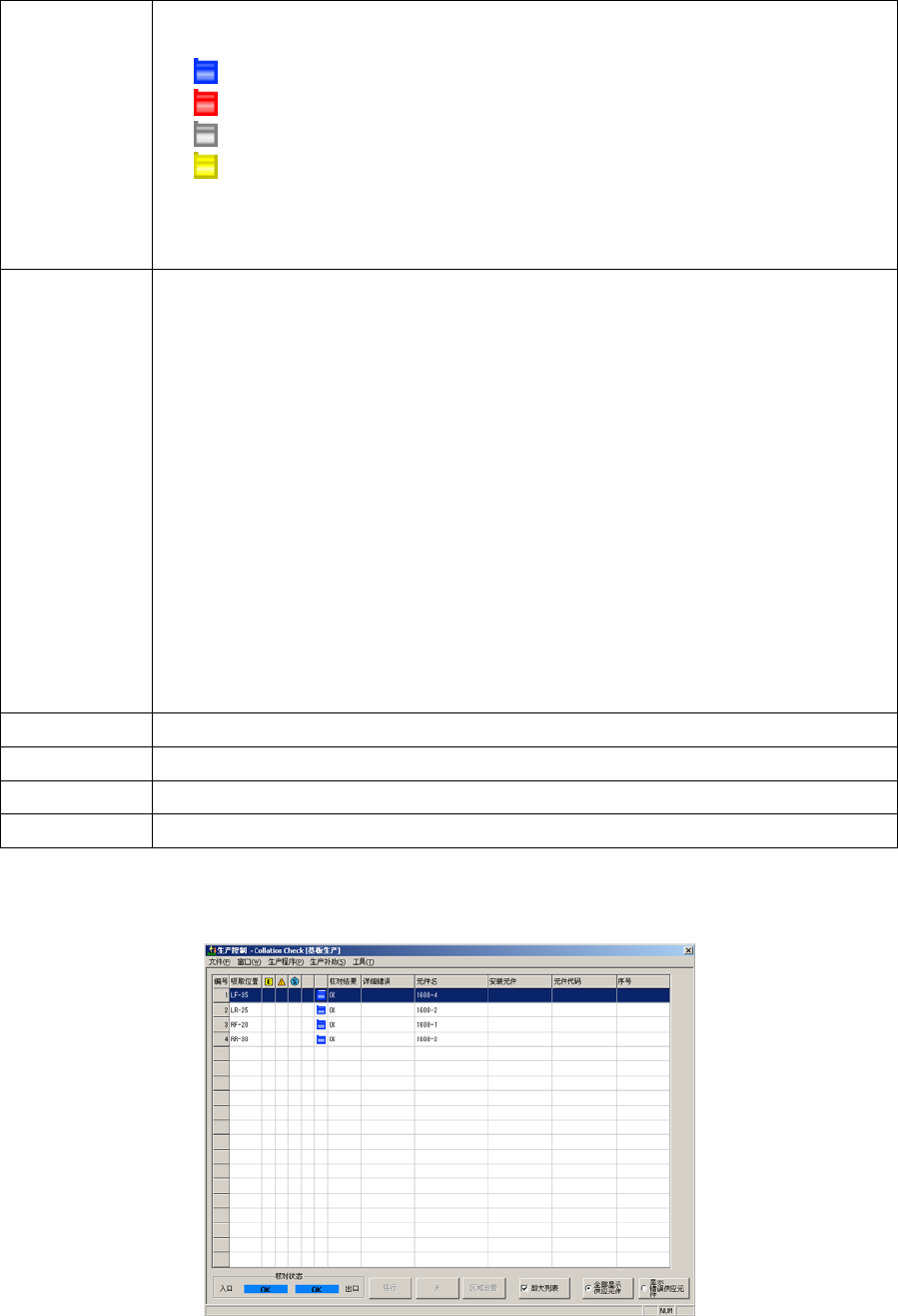

核对結果 显示供料器的核对状态。
核对状态是用图标显示状态。
：核对 OK
：核对 NG
：未安装
：忽略核对
作为核对結果，显示“核对 OK”“核对 NG”“未安装”“忽略核对”。
设置了强行时，核对結果上显示为“（强行）”。
详细错误 显示信息。
显示以下的错误内容。
无元件数据
供应装置类型不正确
供应装置不正确
供应装置不同
元件安装未确认
未允许元件
元件名不同
胶带间距不同
元件用尽
其它供料器干渉
须要确认台车的安装
元件检测错误
无点
超出检测
元件名 显示生产程序中指定的元件名称。
安装元件 显示本体上安装的元件名称。
元件代码 显示本体上安装的元件之元件代码。
序号 显示本体上安装的元件之序列号。
3)列表放大显示
点击“列表放大显示”按钮，会出现“列表显示”画面。
图 2-17-1-4 列表放大画面
2-212
第 1 部 基本编 第 2 章 生产
2-213
4)发生核对错误时的处理
当供料器状況列表中显示出属于核对 NG 的元件的错误细节时，请进行以下的操作。
错误详细信息 详细内容 对策
无元件数据 安装的供料器上未安装元件
请对供料器安装元件，或者重新安装已
装好元件的供料器
供应装置类型不正
确
安装的供料器类型属于未定义的类
型
请确认，IS 的车间作业设置中所注册的
供料器的类型是否正确。
供应装置不正确
生产程序中定义的供料器类型属于
未定义的类型
请确认，程序编辑中元件的供料器类型
是否已正确设置。
供应装置不同
安装的供料器与生产程序的供料器
类型不同
请重新安装与生产程序之供料器类型相
同的供料器。另外，使用 Intelli SCS
时，8mm 纸带供料器和 8mm 包装带供料器
也被区別。
元件安装未确认
被安装的元件之安装确认处理未完
成
请利用手持机的“Feeder
Verification”，进行元件的安装确认处
理。
未允许元件
被安装元件的元件代码不能在指定
贴片机所属的生产线上使用
重新安装可以使用的元件；解除生产线
上设置的元件代码使用设定；对已经安
装的元件，进行元件代码使用设置。请
进行其中某一项的处理。
元件名不同
所安装元件的元件名与生产程序的
元件名不同
请重新安装与生产程序中元件名相同的
元件。
胶带间距不同
生产程序内元件数据的料带送料间
距与 IS 元件数据库内元件数据的料
带送料间距不一样
使生产程序的料带送料间距与 IS 元件数
据库内注册的元件数据一致。
元件用尽 发生了吸取重试超限
请进行供料器的卸载/安装，重新进行核
对，或执行强行处理。
其它供料器干渉
对于生产程序中要利用的供应位置
及占有位置，安装在不一样位置上的
供料器出现干涉
请对干涉的供料器进行卸载。
元件检测错误
在发生吸取错误后的 HMS 识别中，检
测到元件存在
请确认当前的吸取位置上是否有元件。
超出检测 未能在搭接检测区域内测出搭接点
如已追加了搭接点，请进行点设置，如
尚未通过搭接点，请进行区域重新设置。
第 1 部 基本篇 第 3 章 维护
3-1
第 3 章 维护
3-1 日常检查项目一览
日常检查项目 检查·加油频率
处理
方法
检查调整项目 处理确认方法 每天 每周 每月
每2
个月
每6
个月
每年
空气压力 确认为 0.5MPa ○
管道及接头 空气泄漏 ○
各单元气缸 确认动作 ○
空气过滤器(贴片头) 是否无污垢 ○
开机指示灯 确认点亮 ○
传送带 磨损、破损、松弛 ○
传送滑轮 确认动作 ○
挡片 磨损、破损 ○
气弹簧 保持前后安全盖开放状态 ○
芯片箱 丢弃芯片 ○
电缆、插头 检查确认连接状况 ○
真空泵压力 确认-90～-95ｋPa ○
电动式供料器台车 清除垃圾箱的废料带 ○
检查
主线过滤器（选购项） 是否无污垢 ○
X、Y 轴直动单元 除去灰尘、油污 ○
X 轴 CB 支撑 L/R_S 除去灰尘、异物 ○
传送带 除去灰尘、异物 ○
各传送传感器 清扫 ○
激光校准传感器 清扫传感器视窗的脏污 ○
吸嘴 清扫吸嘴 ○
吸嘴外圈 清扫吸嘴外圈的内部 ○
ATC 托架 除去灰尘、油污 ○
CVS(选购项) 除去灰尘、异物 ○
供料器台架、
统一更换台
除去异物 ○
OCC(偏光滤光片) 除去灰尘、异物 ○
CAL 块 除去灰尘、异物 ○
HMS 清扫传感器视窗的脏污 ○
清扫
风扇马达过滤器 清扫风扇马达过滤器的脏污 ○
X、Y 轴直动单元导轨
黄油(6459 润滑油 N)
○
传送螺杆
黄油(6459 润滑油 N)
○
传送导轴
黄油(6459 润滑油 N)
○
线性导轨
黄油(6459 润滑油 N)
○
基板挡块部分
黄油(6459 润滑油 N)
○
滚珠丝杠(贴片头部)
黄油(CG2 润滑油)
○
花键轴(贴片头部)
黄油(CG2 润滑油)
○
吸嘴
油
清扫后
供料器台
黄油(6459 润滑油 N)
○
注油
支撑台
活动是
否平滑
黄油(CG2 润滑油)
○
1 年＝6,600 小时
为防止因意外启动而导致事故，请在切断电源后再进行检查。
危
险
注
意
1. 加油脂时，请使用附带的油脂类。另外，对于指定为仅限黄油的部位，仅能使用
附带的黄油(6459 黄油 N)。
2. 在指定使用黄油为黄油 CG2 的部位，除附带的黄油(黄油 CG2)以外，绝对不能使用其
他产品。以上油脂类，除 JUKI 指定的产品外，请勿使用其他的油脂类产品。
3. NEW DEFLEXOIL NO.1：第 4 种类第 3 石油类
黄油(6459 黄油 N)：消防法规定为非危险物，
黄油(CG2 黄油)：消防法规定为非危险物。
