第 1 部 基本编 第 2 章 生产
2-213
4)发生核对错误时的处理
当供料器状況列表中显示出属于核对 NG 的元件的错误细节时，请进行以下的操作。
错误详细信息 详细内容 对策
无元件数据 安装的供料器上未安装元件
请对供料器安装元件，或者重新安装已
装好元件的供料器
供应装置类型不正
确
安装的供料器类型属于未定义的类
型
请确认，IS 的车间作业设置中所注册的
供料器的类型是否正确。
供应装置不正确
生产程序中定义的供料器类型属于
未定义的类型
请确认，程序编辑中元件的供料器类型
是否已正确设置。
供应装置不同
安装的供料器与生产程序的供料器
类型不同
请重新安装与生产程序之供料器类型相
同的供料器。另外，使用 Intelli SCS
时，8mm 纸带供料器和 8mm 包装带供料器
也被区別。
元件安装未确认
被安装的元件之安装确认处理未完
成
请利用手持机的“Feeder
Verification”，进行元件的安装确认处
理。
未允许元件
被安装元件的元件代码不能在指定
贴片机所属的生产线上使用
重新安装可以使用的元件；解除生产线
上设置的元件代码使用设定；对已经安
装的元件，进行元件代码使用设置。请
进行其中某一项的处理。
元件名不同
所安装元件的元件名与生产程序的
元件名不同
请重新安装与生产程序中元件名相同的
元件。
胶带间距不同
生产程序内元件数据的料带送料间
距与 IS 元件数据库内元件数据的料
带送料间距不一样
使生产程序的料带送料间距与 IS 元件数
据库内注册的元件数据一致。
元件用尽 发生了吸取重试超限
请进行供料器的卸载/安装，重新进行核
对，或执行强行处理。
其它供料器干渉
对于生产程序中要利用的供应位置
及占有位置，安装在不一样位置上的
供料器出现干涉
请对干涉的供料器进行卸载。
元件检测错误
在发生吸取错误后的 HMS 识别中，检
测到元件存在
请确认当前的吸取位置上是否有元件。
超出检测 未能在搭接检测区域内测出搭接点
如已追加了搭接点，请进行点设置，如
尚未通过搭接点，请进行区域重新设置。
第 1 部 基本篇 第 3 章 维护
3-1
第 3 章 维护
3-1 日常检查项目一览
日常检查项目 检查·加油频率
处理
方法
检查调整项目 处理确认方法 每天 每周 每月
每2
个月
每6
个月
每年
空气压力 确认为 0.5MPa ○
管道及接头 空气泄漏 ○
各单元气缸 确认动作 ○
空气过滤器(贴片头) 是否无污垢 ○
开机指示灯 确认点亮 ○
传送带 磨损、破损、松弛 ○
传送滑轮 确认动作 ○
挡片 磨损、破损 ○
气弹簧 保持前后安全盖开放状态 ○
芯片箱 丢弃芯片 ○
电缆、插头 检查确认连接状况 ○
真空泵压力 确认-90～-95ｋPa ○
电动式供料器台车 清除垃圾箱的废料带 ○
检查
主线过滤器（选购项） 是否无污垢 ○
X、Y 轴直动单元 除去灰尘、油污 ○
X 轴 CB 支撑 L/R_S 除去灰尘、异物 ○
传送带 除去灰尘、异物 ○
各传送传感器 清扫 ○
激光校准传感器 清扫传感器视窗的脏污 ○
吸嘴 清扫吸嘴 ○
吸嘴外圈 清扫吸嘴外圈的内部 ○
ATC 托架 除去灰尘、油污 ○
CVS(选购项) 除去灰尘、异物 ○
供料器台架、
统一更换台
除去异物 ○
OCC(偏光滤光片) 除去灰尘、异物 ○
CAL 块 除去灰尘、异物 ○
HMS 清扫传感器视窗的脏污 ○
清扫
风扇马达过滤器 清扫风扇马达过滤器的脏污 ○
X、Y 轴直动单元导轨
黄油(6459 润滑油 N)
○
传送螺杆
黄油(6459 润滑油 N)
○
传送导轴
黄油(6459 润滑油 N)
○
线性导轨
黄油(6459 润滑油 N)
○
基板挡块部分
黄油(6459 润滑油 N)
○
滚珠丝杠(贴片头部)
黄油(CG2 润滑油)
○
花键轴(贴片头部)
黄油(CG2 润滑油)
○
吸嘴
油
清扫后
供料器台
黄油(6459 润滑油 N)
○
注油
支撑台
活动是
否平滑
黄油(CG2 润滑油)
○
1 年＝6,600 小时
为防止因意外启动而导致事故，请在切断电源后再进行检查。
危
险
注
意
1. 加油脂时，请使用附带的油脂类。另外，对于指定为仅限黄油的部位，仅能使用
附带的黄油(6459 黄油 N)。
2. 在指定使用黄油为黄油 CG2 的部位，除附带的黄油(黄油 CG2)以外，绝对不能使用其
他产品。以上油脂类，除 JUKI 指定的产品外，请勿使用其他的油脂类产品。
3. NEW DEFLEXOIL NO.1：第 4 种类第 3 石油类
黄油(6459 黄油 N)：消防法规定为非危险物，
黄油(CG2 黄油)：消防法规定为非危险物。
第 1 部 基本篇 第 3 章 维护
3-2

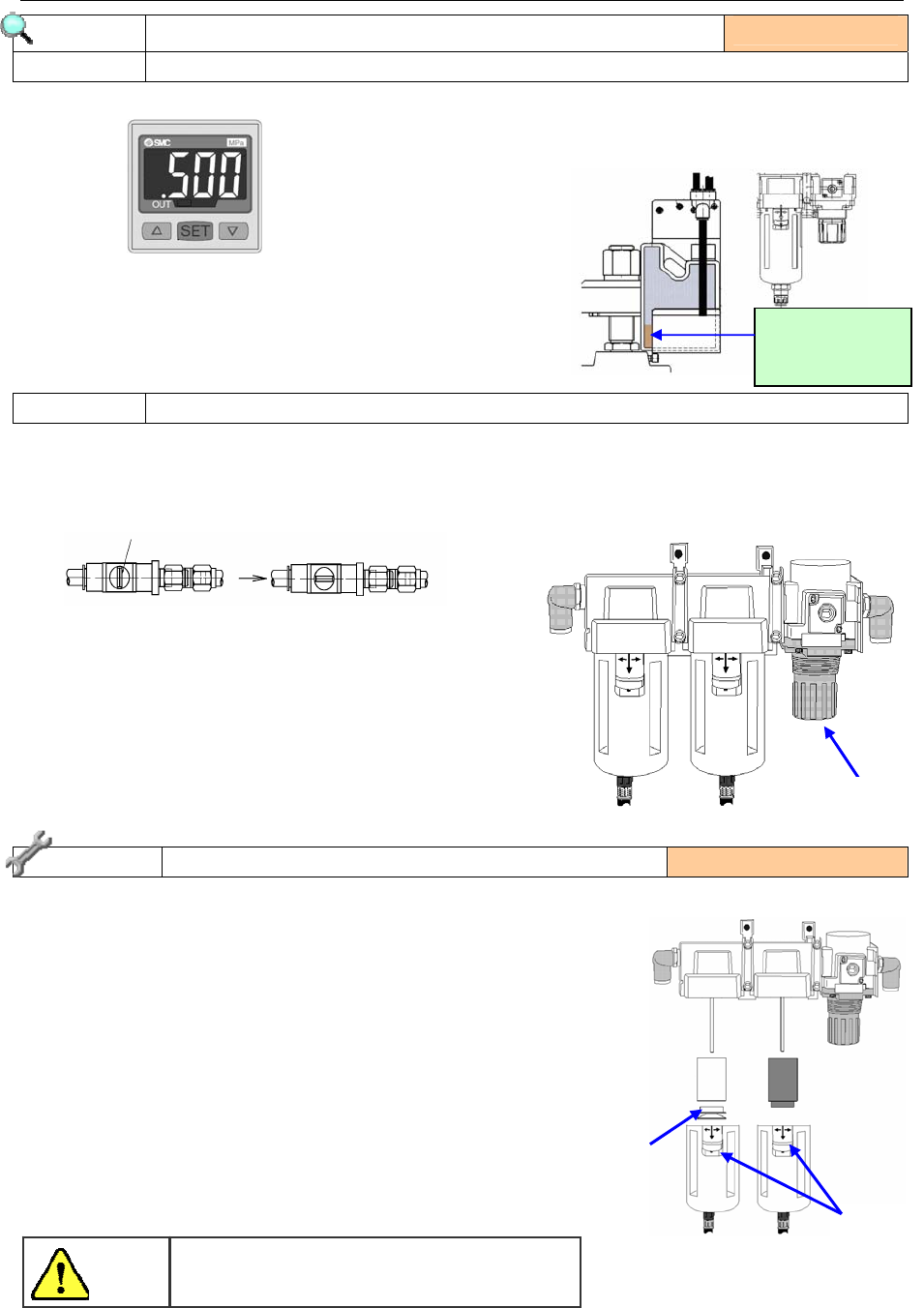

3-2 各部分的检查
1) 在压力表上确认压力为 0.45Mpa ～ 0.55Mpa。 3) 若是排水管连接的瓶内存了水、
油，请倒干净。
2) 若压力值不在上述范围内，
请检查工厂内是否有空气泄漏，如果没
有异常，请按“调整方法”重新调整压力。
1) 打开旋钮①。
1)
检查项目
・
3-2-1 气压
实施频度 ：每天
检查内容 确认初压，检查排水管
调整方法 调整初压
･
检查 更换 更换过滤器零件 更换标准 ： 2 年
打开状态 关闭状态
①
在开始作业前，请关闭指状阀的旋纽。
注
意
2) 向下拉“调节器旋钮②”，旋转旋钮，把
使用的空气压力调整为 0.5MPa。
1) 更换大约间隔：每2年更换1次。或压力下降约
0.1Mpa（1kgf／C㎡）时。
2) 更换方法
① 边降下滑动部分，边将主体向左右任意一侧旋转
45度，然后抽出。
② 拆卸过滤器零件B：将固定过滤器零件B的树脂零
件向左旋转，
拆卸过滤器零件 A：将过滤器零件 A 本身向左旋转
后拆下。
③按拆卸时的逆向步骤重新安装好。
*更换主线过滤器的过滤器部件，请参见检查项目3-2-3
主生产
线
过
滤
器。
过滤器零件 A
PF901002000
过滤器零件 B
PF901006000
树脂零件
滑动部
瓶内存了水、
油，请倒干净。
②
