第 1 部 基本编 第 1 章 设备概要
1-2-2 机器规格
(1) 贴片精度
各种元件的贴片精度如下表所示。有些元件，在激光校准检测部分有边缘、或在模部有毛
边等，或相对于吸取部检测部不固定时，则其精度有可能比下表低。

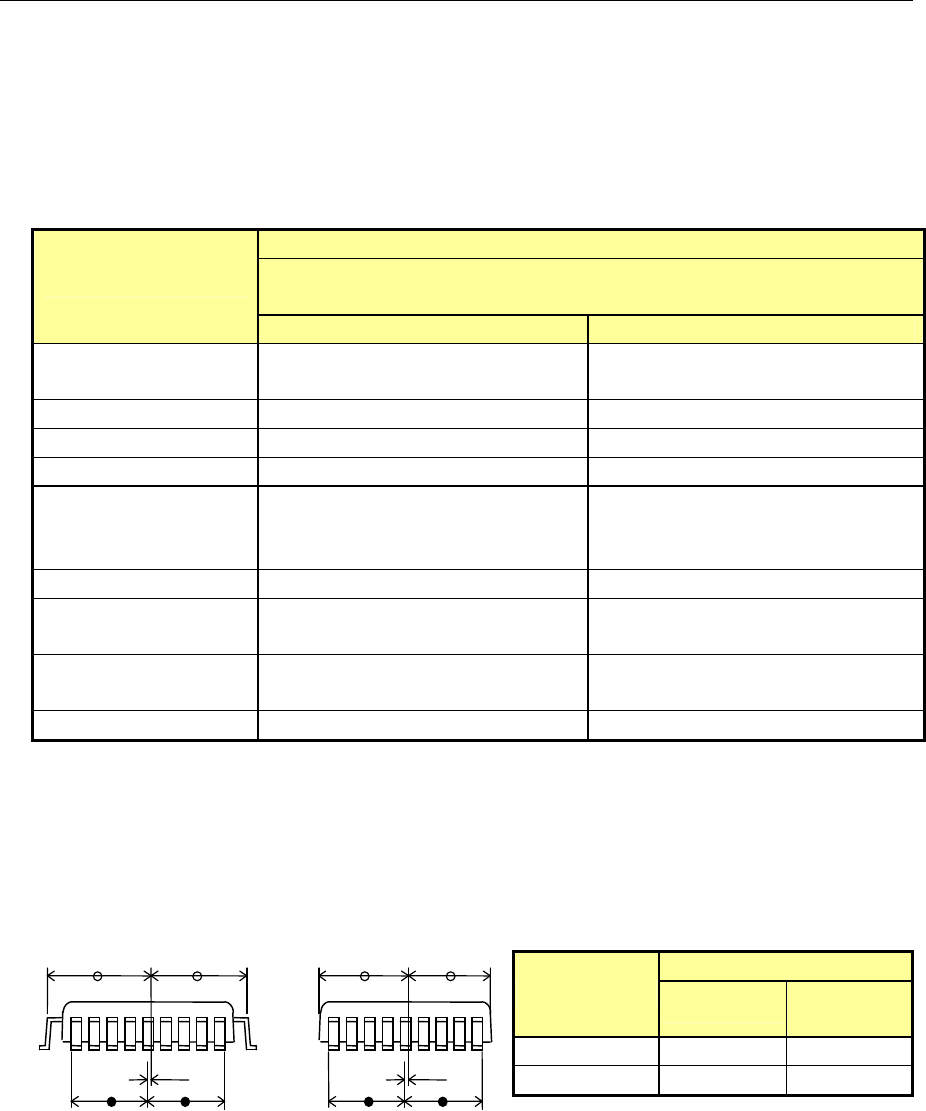

表 1-2-2-1 贴片精度
单位：
m
激光
LNC60 识别
(使用基板基准标记时)
X,Y (m) θ(°）
方形芯片 ±50 (注 1)
±5.0（元件尺寸 0402）
±3.0（元件尺寸 0603）
圆筒型芯片 ±100 ±3.0
SOT ±150 (注 2) (含 150m) ±3.0
铝电解电容 ±300 ±10
SOP、TSOP
引脚直角方向: ±150
(毛边侧 150m 以下) (注 2)
引脚平行方向: ±200
±0.67（元件尺寸 10mm）
PLCC、SOJ ±200 ±0.52
QFP
(间距 0.8 以上)
±0.67 ±0.44（元件尺寸 10mm 以下）
QFP
(间距 0.65)
±50 (注 2) ±0.33（元件尺寸 10mm 以下）
BGA ±100 ±1.28（元件尺寸 10mm 以下）
注 1： 0402 的安装精度为，使用基准领域标记时标记间距为 20mm 以内，在标记内贴片时。
注 2： QFP、SOP、SOT 等引脚站立部分、或元件体的中心位置（图中 S
C
）与引脚的中心位置（图
中L
C
）的差 d 容许值如下表所示。不满足下表条件时，不在上述精度范围内。
元件体中心位置与引脚中心位置 d的允许偏差
Sc
Lc
d
S
c
L
c
d
d 容许值
引脚间距
□25.4 以下
□25.4 以上
□33.5 以下
0.8 以上 73
μ
m 52
μ
m
0.65 15
μ
m 15
μ
m
(2) 最小设定贴片角度
程序可贴片的角度单位：0.05°
(3) 自动工具交换装置(ATC)
最多可安装 72 个吸嘴。
ATC 每台 18 个 ×4 台 (前 x 2、后 x 2)
1-17
第 1 部 基本编 第 1 章 设备概要
(4)基板传送高度
900 mm 20mm (对国内、中国、东南亚)
950 mm 20mm (对欧美)
(5)机器尺寸与重量
机种 标准机（L 尺寸） L-wide XL 规格
W 2420 mm
(含基板传送部：2650 mm)
2420 mm
(含基板传送部：2880 mm)
2430 mm
(含基板传送部：2880 mm
延长选购项： 3380mm)
D 1650 mm 1650 mm 1850 mm
H 1530 mm *
(含信号灯：2090 mm *)
1530 mm *
(含信号灯：2090 mm *)
1530 mm *
(含信号灯：2020 mm *)
FX-3
重量 3500 kg 3500 kg 3750 kg
* 对欧美为 + 50 mm
(6) 使用空气
气压 ： 0.5±0.05Mpa
最大空气消耗量 ： 150 L / min (标准状态)
干燥空气 ： 加压下露点 -10℃ 以下
※下列有机溶剂、化学药品会使空气组合箱的聚碳酸酯老化，请勿使用。
种类 药品名
酸 盐酸·硫酸磷酸·铬酸
碱 苛性钠·苛性钾·消石灰·氨水·碳酸水
无机盐 硫化钠·硝酸钾·硫酸钠
氯化物溶剂 四氯化炭·氯仿·氯化乙烯·甲叉二氯
芳香族类 苯·环乙烷·信纳水
酮类 丙酮·丁酮·环乙烷
酒精类 乙醇·ＩＰＡ·甲醇
油类 汽油·煤油·水溶性磨削油（碱性）
酯类 邻苯二甲酸二甲基·邻苯二甲酸二乙酯.
醚类
・
甲醚 乙醚
氨 甲胺
其他 螺丝固定液·海水·漏泄试验液
(7) 噪音等级 ：75dB(A)以下
(8) 原产国 ：日本
(9) 环境条件
(10)
温度 10℃～35℃
保证精度的温度 20℃～25℃
湿度 30～80％RH (但不得有露水)
运行时
标高 1000m 以下
温度 -15℃～70℃
运输及保管
湿度 20～95％RH (但不得有露水)
(10) 设置条件（适用于 EN）
污染程度 ： 污染度 3 （IEC60664-1)
过电压区分 ： 过电压区分Ⅲ（IEC60664-1)
1-18
第 1 部 基本编 第 1 章 设备概要
1-2-3 电气规格
（1） 控制方式
表 1-2-3-1
项目 控制方式 分辨率
Ｘ－Ｙ
Ｚ
θ
ＡC 伺服电机的闭合环路方式
ＡC 伺服电机的半闭合环路方式
ＡC 伺服电机的半闭合环路方式
0.001 mm
0.0000229 mm
0.00137
(2) 主机 CPU
赛扬
(3) 显示器
字符显示器 15 英寸（SVGA 型液晶面板）
(4) 数据及程序的输入输出
可使用触摸屏、软键盘、以及键盘人工输入。
通过外部程序设备（EPU）制作的程序，可通过用 USB 存储器移动数据（软盘驱动器 FDD 是选项）。
和主生产线计算机 HLC 连接时，通过 LAN（网络）接口进行高速通信。
(5) 打印机接口
可与外部驱动器等外部存储设备连接。也可作为打印机用接口。
FDD（选购项）
CD-ROM 驱动器（选购项）
USB 存储器（选购项）
(6) 电源
电压（三相） ： AC200V、220V、240V、380V、400V、415V
电压容许范围 ： 10%（对于额定电压）
平均耗电量 ： 9 kW
频率 ： 50 / 60Hz
一次侧电缆尺寸 ： 8mm
2
以上
保护接地导线尺寸 ： 8mm
2
以上
(7) 停电保护 (ATX 电源)
本机器装备了不间断电源装置（ATX 电源），可防止因停电造成的计算机数据被破坏或丢失。
ATX 电源使用蓄电池作为备用电源，设定在蓄电池没电前关闭系统。因此，即使停电时也不会
导致数据的破坏或丢失，确保安全稳定地关闭系统。
1-19
