第1部 基本编 第4章 制作生产程序
4-21
4-3-3-2-3 多电路板

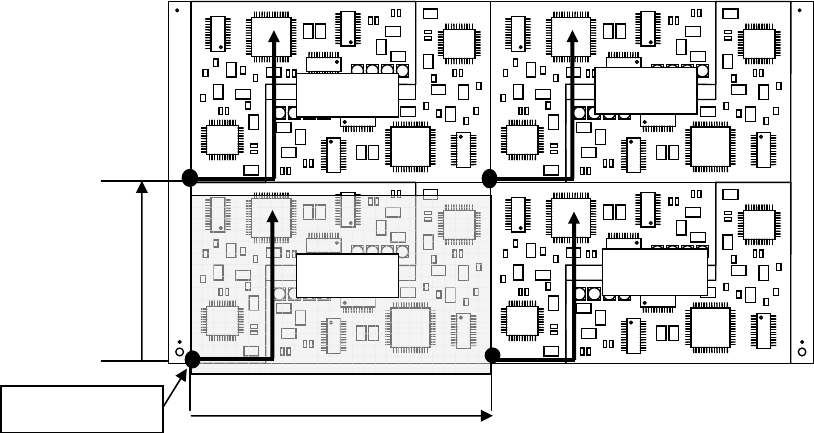

在一个基板上，配置多个相同电路(也叫基板)的基板为多电路板。
此时，在贴片数据上只制作一个电路(此电路叫“基准电路”)的数据，在基板数据中输入电
路配置(电路之间的间距、电路数等)信息。
多电路板中，有矩阵电路基板与非矩阵电路板两种。
通过制作“基准电路”的贴片数据，输入“电路数”与“电路之间的间距”信息，即可完成
整个基板的贴片数据。
间距 Y
第 2 电路
第3电路
第4电路
基准电路的原点
基准电路
间距 X
第1部 基本编 第4章 制作生产程序
4-22
(1) 矩阵电路板
是指所有电路角度相同，而且各电路之间的距离(间距)相同的基板。
从各电路中选择基准电路(一般选择左下方的电路)。
然后设置基板位置基准（原点）和电路原点(为贴装基准电路的原点)，输入电路数和电路间
距的信息。
按照贴片数据中制作的基准电路贴片数据，依次移动电路间距，按照电路数逐一贴片。

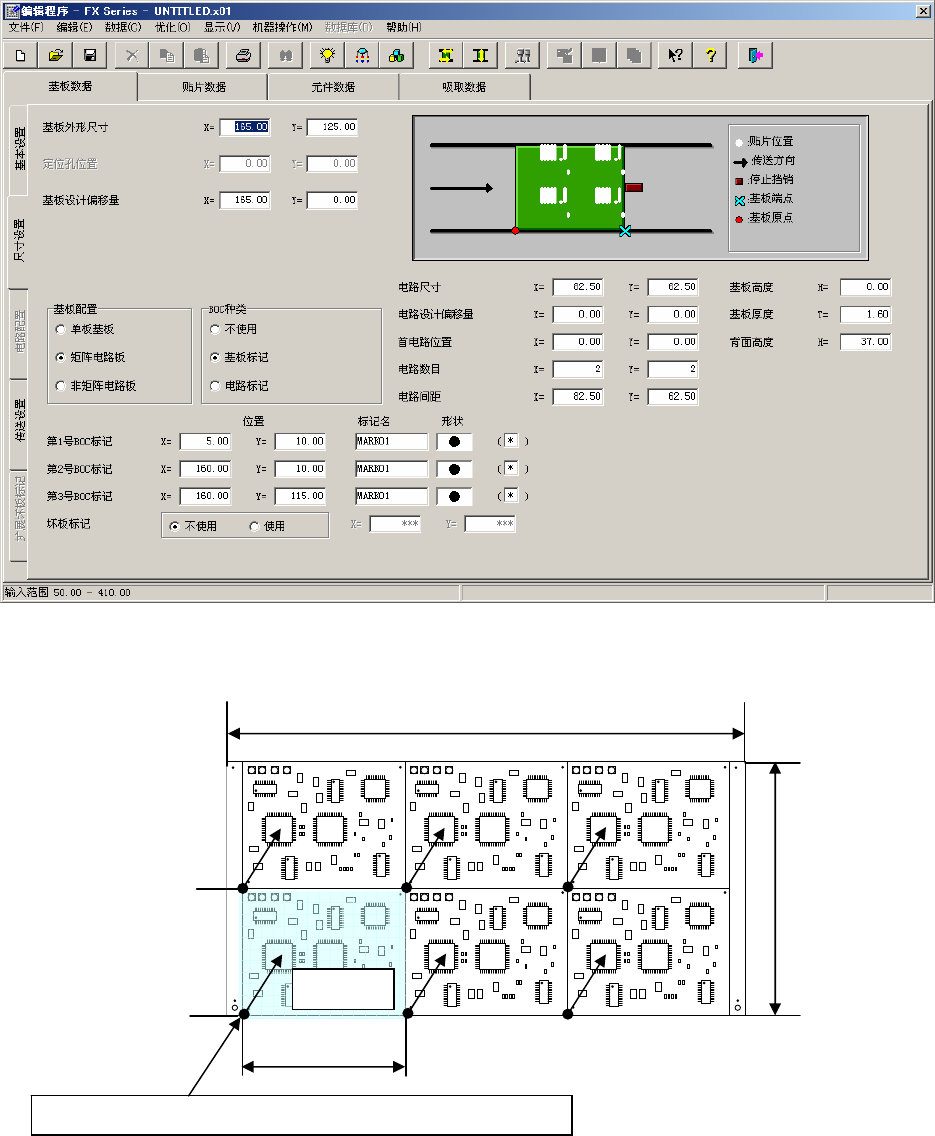

图 4-3-3-2-3-1 基板数据 尺寸设置画面(多电路板)
基准电路的基板位置基准（原点）(通常，基板原点＝电路原点)
基准电路
基板外形尺寸 X
基板外形尺寸 Y
电路外形尺寸 X
电路外形尺寸 Y
第1部 基本编 第4章 制作生产程序
4-23
1) 基板外形尺寸
输入包括所有电路在内的基板的外形尺寸。
2) 定位孔位置
与单板基板相同，输入从基板位置基准（原点）看的基准销位置。
3) 基板设计偏移量
与单板基板相同，输入从基板位置基准（原点）看的基板设计端点的位置。
4) 基板配置
选择“矩阵电路板”。
5) BOC 类型
“BOC”是Board Offset Correction的缩写，是为了更准确地进行贴片、校正贴片位置用的
标记。(也称“基准标记”。)
◆ 不使用 ： 不使用BOC标记时选择此项。
◆ 使用基板标记： 在使用基板的BOC标记校正贴片坐标时选择此项。
◆ 使用电路标记： 多电路板时，对各电路进行BOC标记识别以校正贴片坐标时选择此项。
电路数多时，识别需要花较长时间，但贴片精度比选择“使用基板标
记”时更高。

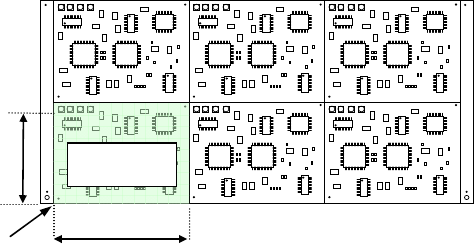

6) 电路尺寸
输入电路的外形尺寸(包括所有贴片坐标在内的尺寸)。
例)
7) 电路设计偏移量
输入从基准电路的电路原点到基准电路左下角(与基板流动方向无关，通常恒定)的尺寸。
电路外形尺寸 X
电路外形尺寸 Y
电路设计偏移量
基准电路
