第1部基本编第4章制作生产程序 4-28 1) 基板外形尺寸输入包括所有电路在内的基板外形尺寸。 2) 定位孔位置与单板基板相同，输入从基板位置基准（原点）来看的基准销位置。 3) 基板设计偏移量与单板基板相同，输入从基板位置基准（原点）来看的基板设计端点的位置。 4) 基板配置选择“非矩阵电路板” 。 5) BOC 种类请按照与矩阵电路板相同的方法输入。 6) 电路尺寸输入电路的外形尺寸(包括所有贴片坐标在内的尺寸)…

第1部基本编第4章制作生产程序

4-27

(2) 非矩阵电路板

各电路角度和各电路间的距离(间距)不固定的基板(请参见下页示例)。

以基板位置基准（原点）为基准，分别指定X、Y角度，配置各电路。

因此，即使电路间的间距和角度不同也能个别处理。

电路间距和角度为固定时，可制成矩阵电路板的数据。

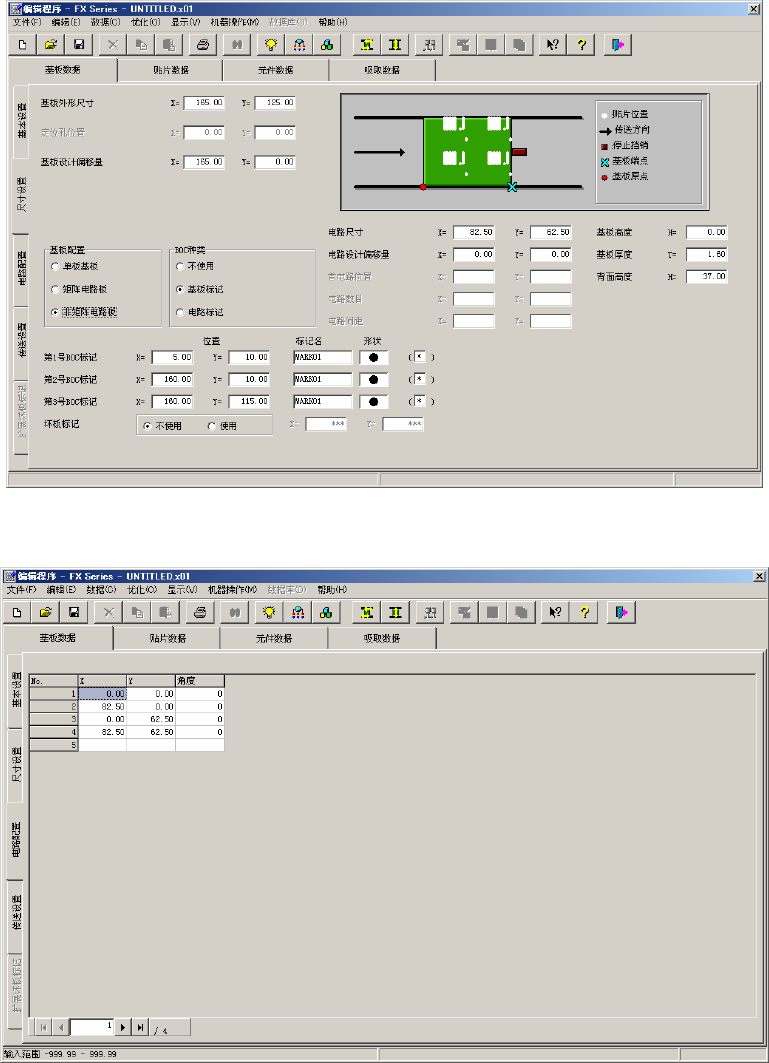

图 4-3-3-2-3-2 基板数据尺寸设置画面(非矩阵电路板)

图 4-3-3-2-3-3 基板数据电路配置画面(非矩阵电路板)

第1部基本编第4章制作生产程序

4-28

1) 基板外形尺寸

输入包括所有电路在内的基板外形尺寸。

2) 定位孔位置

与单板基板相同，输入从基板位置基准（原点）来看的基准销位置。

3) 基板设计偏移量

与单板基板相同，输入从基板位置基准（原点）来看的基板设计端点的位置。

4) 基板配置

选择“非矩阵电路板”。

5) BOC 种类

请按照与矩阵电路板相同的方法输入。

6) 电路尺寸

输入电路的外形尺寸(包括所有贴片坐标在内的尺寸)。

7) 电路设计偏移量

输入从基准电路的电路原点到基准电路左下角(与基板的流动方向无关，通常恒定)的尺寸。

(使用CAD数据时，电路的角度０°要与CAD数据一致。)

8) 首电路位置、电路数目、电路间距

这些项目在非矩阵电路板中无需设置(不能设置)。

在选择矩阵电路板时才需要设置。

9) BOC 标记位置、标记名、形状

输入从基板位置基准（原点）或电路原点到各BOC标记的中心位置的尺寸。

其它内容，输入方法于与单板基板同。

在“基本设置”中选择“使用基板标记”时，是指从基板位置基准（原点）开始的

尺寸，选择“使用各电路标记”时，则是指从电路原点开始的尺寸。

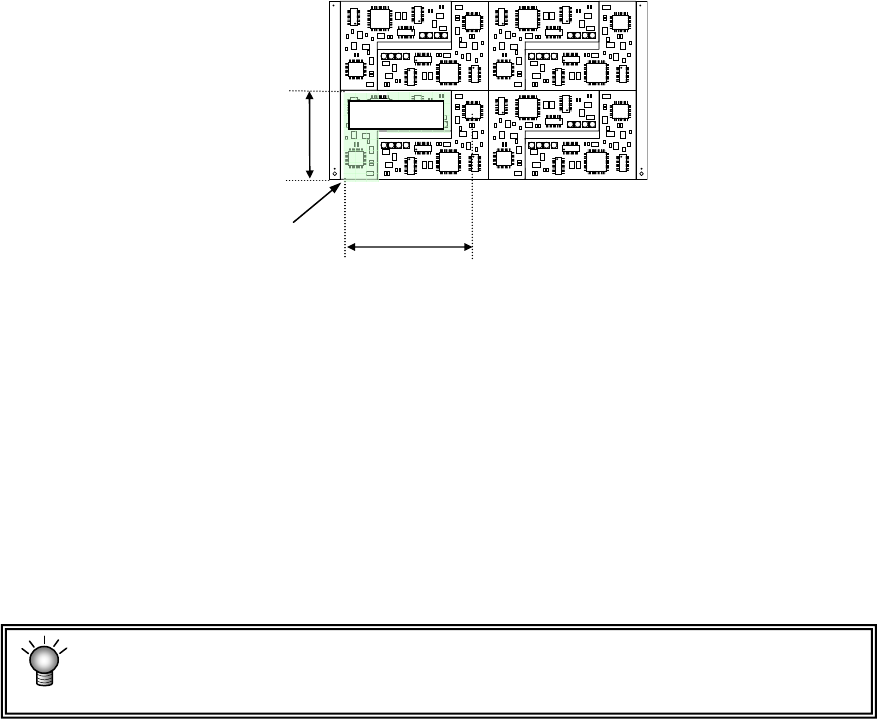

电路外形

尺寸 X

电路外形尺寸 Y

例)

电路设计偏移量

基准电路

第1部基本编第4章制作生产程序

4-29

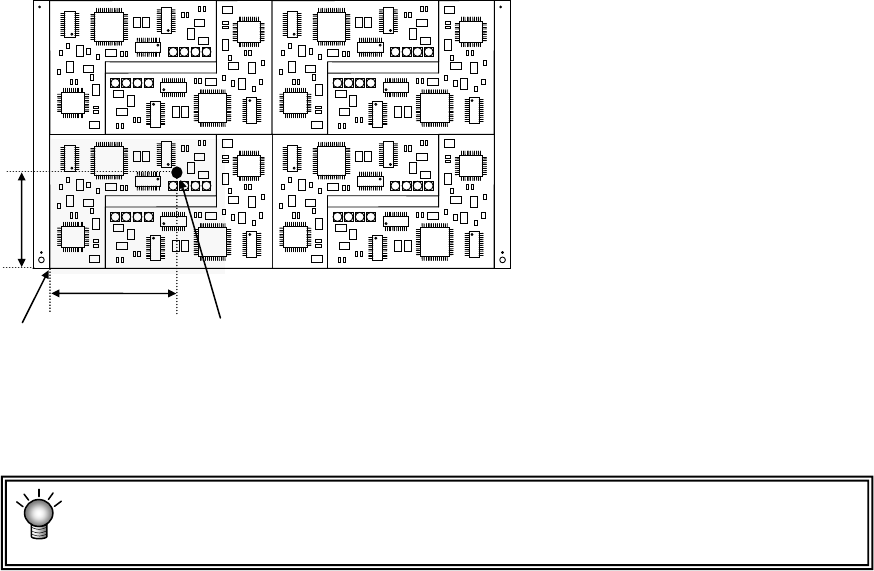

10) 坏板标记

与矩阵电路板同样，输入从电路原点(电路位置基准)到基准电路的坏板标记中心位置的距离。

在上述情况时，输入X=a，Y=b。

坏板标记与基板必须有明显的颜色的区别，其直径也应在 2.5mm 以上。另外，使用识

别坏板标记所需时间，将使节拍时间相应延长。

11) 基板高度、基板厚度、背面高度

请按照与单板基板相同的方法输入。

<坏板标记的使用方法与流程>

i) 在基板数据中输入坏板标记坐标。

ii) 传送基板前，在不良电路的坏板标记

坐标处打上坏板标记。

iii) 生产前，OCC 或坏板标记传感器将读

取各电路的坏板标记，被识别有标

记的电路，将不进行贴片。

电路原点

坏板标记坐标
