第1部 基本编 第4章 制作生产程序 4-30 4-3-3-3 电路配置 设置电路的位置及角度。 仅在 “尺寸设置” 画面的 “基板配置” 设置为 “非矩阵电路” 后， 才 能选择此项。 选择“尺寸设置”画面左下的“电路配置”标签时，显示如下画面。 图 4-3-3-3-1 基板数据 电路配置画面 输入从基板位置基准（原点）到各电路原点的距离和角度。 X、Y 的尺寸：请输入从 基板位置基准（ 原点）到各电路原点 的尺寸 X、Y。 输入各电…
第1部 基本编 第4章 制作生产程序
4-29
10) 坏板标记
与矩阵电路板同样，输入从电路原点(电路位置基准)到基准电路的坏板标记中心位置的距离。
在上述情况时，输入X=a，Y=b。
坏板标记与基板必须有明显的颜色的区别，其直径也应在 2.5mm 以上。另外，使用识
别坏板标记所需时间，将使节拍时间相应延长。
11) 基板高度、基板厚度、背面高度
请按照与单板基板相同的方法输入。
<坏板标记的使用方法与流程>
i) 在基板数据中输入坏板标记坐标。
ii) 传送基板前，在不良电路的坏板标记
坐标处打上坏板标记。
iii) 生产前，OCC 或坏板标记传感器将读
取各电路的坏板标记，被识别有标
记的电路，将不进行贴片。
a
b
电路原点
坏板标记坐标
第1部 基本编 第4章 制作生产程序
4-30
4-3-3-3 电路配置
设置电路的位置及角度。仅在“尺寸设置”画面的“基板配置”设置为“非矩阵电路”后，才
能选择此项。
选择“尺寸设置”画面左下的“电路配置”标签时，显示如下画面。
图 4-3-3-3-1 基板数据 电路配置画面
输入从基板位置基准（原点）到各电路原点的距离和角度。
X、Y 的尺寸：请输入从基板位置基准（原点）到各电路原点的尺寸 X、Y。
输入各电路的角度：以输入“尺寸设置画面”的“电路（外形）尺寸”与“电路设计偏移量”
时使用的角度为 0 度，按逆时针旋转为＋。
(贴片坐标使用 CAD 数据时，电路的角度０°要与 CAD 数据一致。)
必须输入至少1个电路配置的坐标。
如果不进行输入设置，将无法完成数据。
如果在输入的过程中转移到其他页面，在该记录中所输入的编辑内容将丢失。
即使电路数在规定值以下，但是当总贴片点数超过10,000
｡
点时，会显示如下对话框
图 4-3-3-3-2 贴片点数超限错误
第1部 基本编 第4章 制作生产程序
4-31

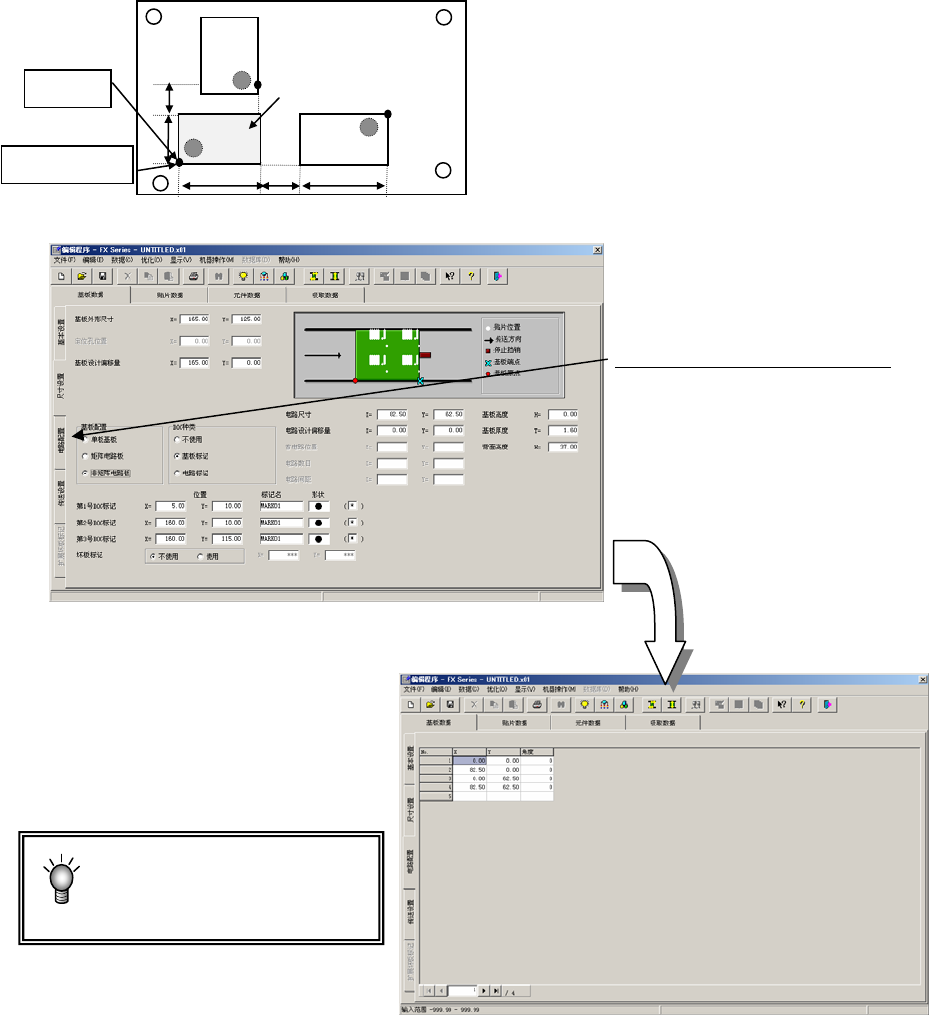

例)非矩阵电路板的数据输入示例
以下为基板位置基准（原点）与电路原点设为同一坐标时的“电路配置”示例。
以左下方的电路为基准电路，将电路左下方的角定为基板位置基准 (=电路原点)时(电路间
间距以外的各距离与“例1矩阵电路板”相同)。
各项目的值如下图所示。
“电路配置”值为右侧图的值。
“电路配置”的 X，Y 值，请输入从基板
坐标原点到各电路原点的距离。
图 4-3-3-3-3 非矩阵电路板的基板数据画面
图 4-3-3-3-4 电路配置画面
选择后显示“电路配置”画面。
非矩阵电路板最多可
制作的电路数为 200。
30
电路原点
基准电路
基板位置基准
③
①
②
50
25
50
20
