第1部 基本编 第4章 制作生产程序 4-37 4-3-3-5 扩展坏板标记 输入使用扩展坏板标记时的各电路的坏板标记坐标。 选择“基板数据”各画面左下的“扩展坏板标记”标签时，显示如下画面。 图 4-3-3-5-1 基板数据 扩展坏板标记画面 在扩展坏板标记中，输入各电路的坏板标记的坐标。
第1部 基本编 第4章 制作生产程序
4-36
“左站点支撑台控制”、“右站点支撑台控制”项目组的各项目内容如下所示。
(1) 不使用/使用
对是否使用在左/右站点支撑台控制中设置的内容进行选择。
◆不使用 ：不使用在左/右站点支撑台控制中设置的内容时，请选择此项。
按主机设置的内容运行。
◆使用 ：使用在左/右站点支撑台控制中设置的内容时，请选择此项。
(2) 基板底面限制
设置“基板数据”的“背面高度”的初始值
｡
可设置的值为 5.0～40.0（mm）。
(3) 推进量
输入支撑台上升时的偏移值
｡
支撑销将按照设置的值向上方向推顶基板
｡
可设置的值为 0.0～5.0（mm）。
(4) 推进量（陶瓷）
輸入使用陶瓷基板期间支承台上升时的偏差值。
｡
支撑销将按照设置的值向上方向推顶基板
可设置的值为 0.0～5.0（mm）。
(5) 上升加速度
设置支撑台上升时的加速度
｡
(6) 下降加速度
设置支撑台下降时的加速度
｡
第1部 基本编 第4章 制作生产程序
4-37
4-3-3-5 扩展坏板标记
输入使用扩展坏板标记时的各电路的坏板标记坐标。
选择“基板数据”各画面左下的“扩展坏板标记”标签时，显示如下画面。

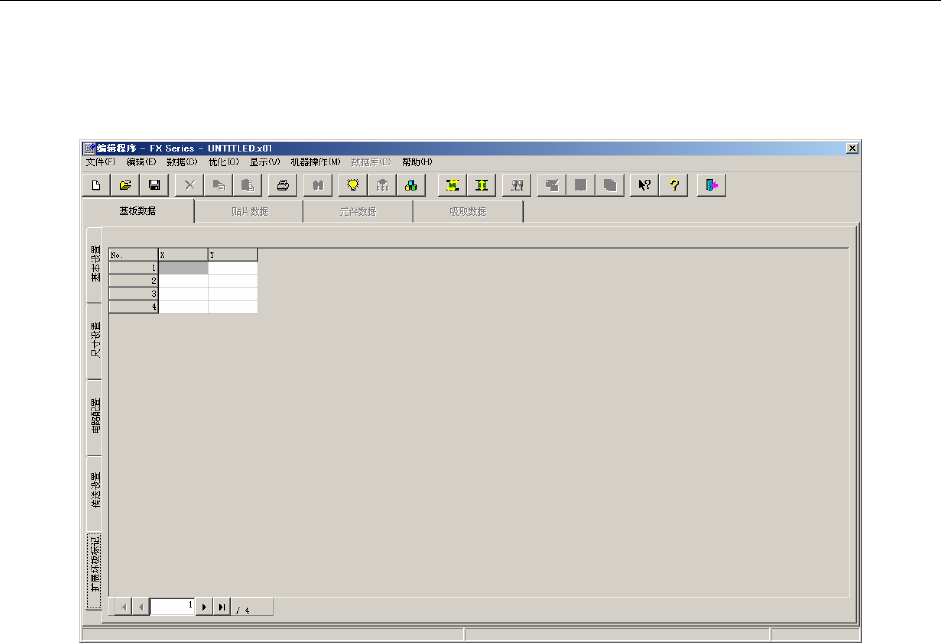

图 4-3-3-5-1 基板数据 扩展坏板标记画面
在扩展坏板标记中，输入各电路的坏板标记的坐标。
第1部 基本编 第4章 制作生产程序
4-38
4-3-4 贴片数据
输入与贴片元件的贴片坐标有关的信息。
多电路板时，输入相对于“基准电路”的信息。
贴片点数：与普通基板、分割基板无关，总点数最多可输入 10，000 点。
4-3-4-1 贴片数据画面的显示
制作基板数据后，单击画面上方的“贴片数据”标签，可显示贴片数据制作画面(下图为制作
完成例)。

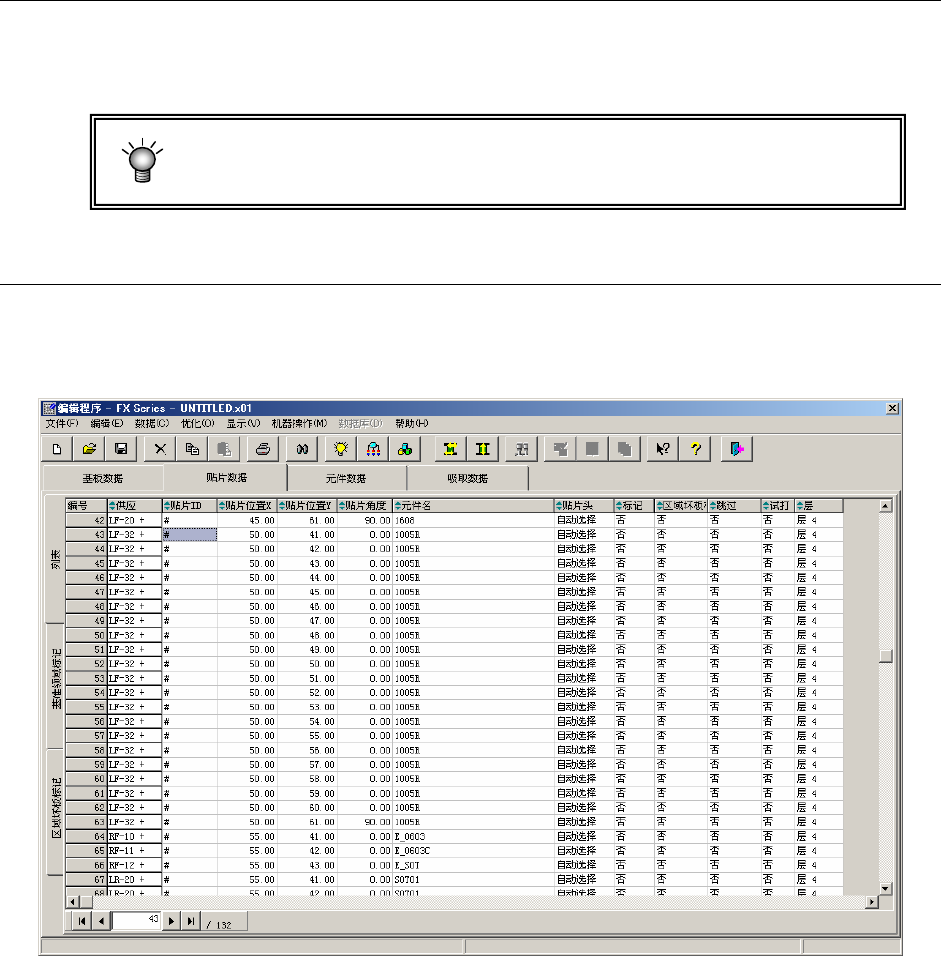

图 4-3-4-1-1 贴片数据画面
