第 1 部 基本编 第 1 章 设备概要 （3） 识别用标记 请按下述条件制作识别用标记。(图1-2-5-4) 但形状推荐使用均匀涂满的圆形。 此外，标记周围的空白区域以图1-2-5-5所示范围为准。 A C C A B A B B 三角形 A B A B C C B B B 正方形 中抜き正方形 菱形 中抜き菱形 円形 中抜き円形 B A C B A C B B 中抜き三角形 逆三角形 中抜き逆三角形 市松模様(1) 市松模様(2) …
第 1 部 基本编 第 1 章 设备概要
3）贴片元件高度及基板背面传送高度范围
基板裏面
搭載可能範囲
6mm
部品
基板
元件
基板
基板背面
最大40mm
可贴片范围
25mm
3mm
ストッパ（固定）
25mm
10mm
設定時163mm可変）
3mm
60mm可変（オプション
基準側ストッパ（稼動）
挡块（ 固定）
18mm

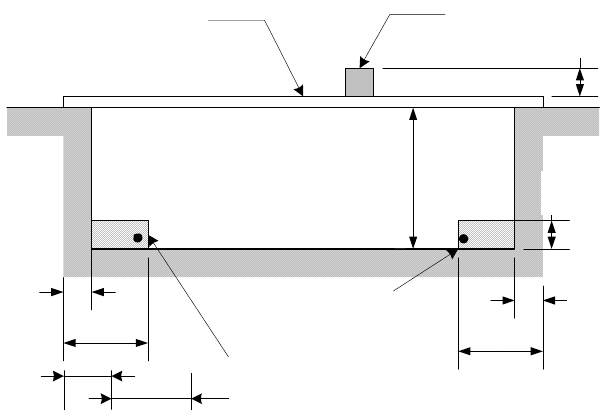

图 1-2-5-3 贴片元件高度及基板背面传送高度范围
可 ） 变 60mm（设置选项时可变为 163mm
基准侧挡块（运行）
1-25
第 1 部 基本编 第 1 章 设备概要
（3） 识别用标记
请按下述条件制作识别用标记。(图1-2-5-4)
但形状推荐使用均匀涂满的圆形。
此外，标记周围的空白区域以图1-2-5-5所示范围为准。
A
C
C
A
B
A
B
B
三角形
A
B
A
B
C
C
B
B
B
正方形
中抜き正方形
菱形
中抜き菱形
円形
中抜き円形
B
A
C
B
A
C
B
B
中抜き三角形 逆三角形 中抜き逆三角形
市松模様(1)
市松模様(2)
十字
正方形
中空正方形
菱形 中空菱形
A 和 C 尺寸 ：
0.5～3.0mm±10%以下
B 尺寸：
0.2mm 以上
三角形 三角形 中空三角形 倒三角形 中空倒三角形
圆形 格子状(2) 中空圆形 格子状(1) 十字

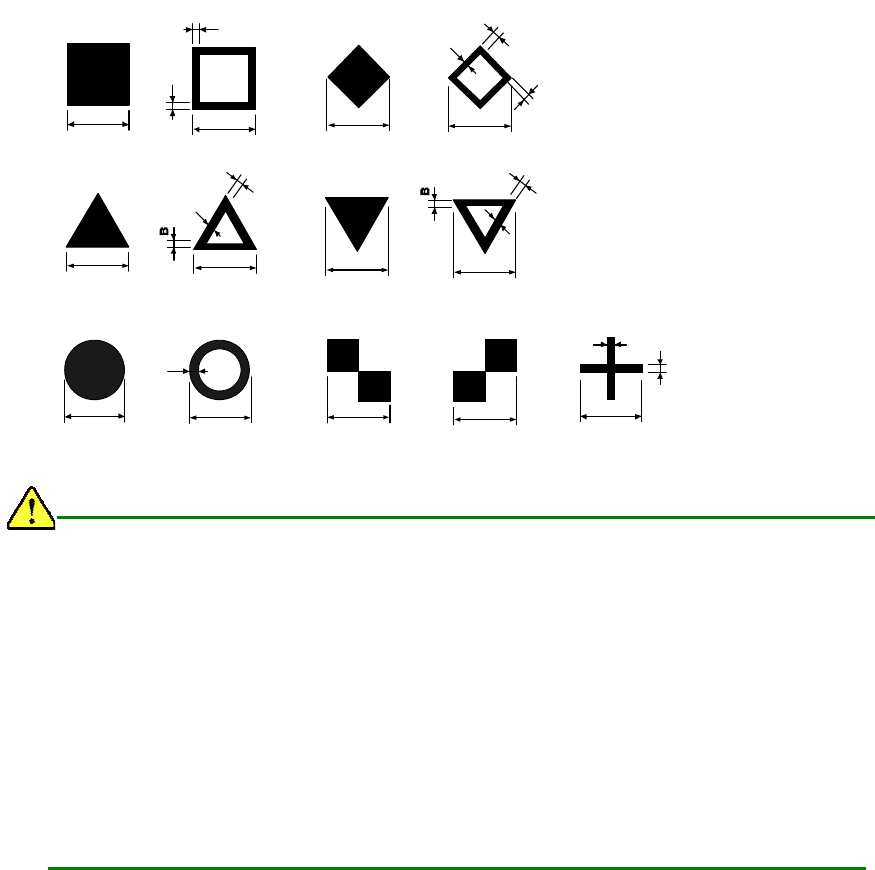

图 1
-2-5-4 识别标记形状
1. 识别时，标记为上述方向的角度。
注意
但非矩阵基板指定为“使用每一电路的标记”时，基准电路的标记均为上述方向
的角度，以90°为单位配
置电路时应可识别。
2.
一张基板内的基准领域标记，建议使用同一形状和同一大小的标记。
3. 可识别铜箔及镀锡处理。
4. 最大注册数
基板标记 1组 (２个标记或３个标记)
元件定位标记 50组 (２对标记～3对标记)
5. 可注册项目
标记编号、重心检测窗、检测时正色／反色的区别
标记形状、外形尺寸、投射有效值、统一性
6. 如无识别用标记，可通过用户指定的注册模板进行标记识别。
1-26
第 1 部 基本编 第 1 章 设备概要
间隙区域
（4）间隙
0.5 mm 以上
识别标记
请确保各识别标记周围没有导体图案、焊
锡阻剂、标记等其它元件。
此外，该间隙区域的尺寸请设定为大正方
形，其边与识别标记外围距离0.5mm以
上。
0.5 mm 以上
0.5mm 以上

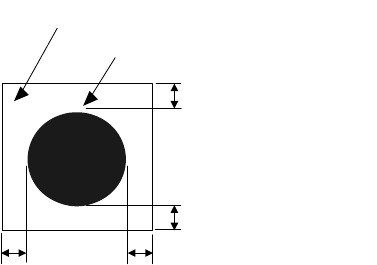

图
1-2-5-5 识别
标记的间隙区域
1-27
