4-3-6-2 设置项目
(1) 角度
指定元件吸取角度。初始值为元件数据中所设置的角度。
要变更时，请用键盘输入。
在“吸取数据”中输入角度时，“元件数据”、“数据库”中的角度不改变。
(2) 供应
可指定把供料器设置在哪里的供料器台架（左前、左后、右前、右后）。
初始状态时选择的是“自动选择”。
设置为自动选择时，会进行优化供料器配置。
●自动选择：进行优化供料器配置。
●左前 ：在左前侧供应元件。
●左后 ：在左后侧供应元件。
●右前 ：在右前侧供应元件。
●右后 ：在右后侧供应元件。
设置为“自动选择”以外的其他选项时，即可输入“角度”、“位置”、“通道”
(仅限管
状供料器)、“吸取坐标”、“状态”。
※可选择多个吸取数据，进行统一变更。
但此时只限于自动选择可以变更。
(3) 位置
｡
输入供应装置的安装位置
属于机械式供料器时，供料器的前端部有固定销，请輸入该销子插入台架本体上的供料器安装
｡
孔的编号
属于电动式供料器时，请輸入电动式台架上插入供料器的轨道编号。
在“位置”中设置值后，画面上将显示 1)角度、5)吸取坐标 X,Y,Z 的值，以及 6)状态(使用)。
1) 角度为在元件数据中设置的值。
5) 吸取坐标 X,Y,Z
｡
的值为自动计算（数值根据不同的机种而不相同）
6) 状态(使用)：默认值设置为“是（YES）”(列表画面时)
表格画面时，“使用”复选框为勾选状态。
而且，在输入“位置”时，将与已经设置的带状供料器、管状供料器、散装供料器进行重复检
｡
查，如果检查出存在重复，则显示错误，拒绝输入
不能在已设置有供给装置编号的位置上设置其他的供给装置。
例)将 12mm 带状供料器设置为 10 号时，不能在 10 号～12 号设置其他的供给装置。
第1部 基本编 第4章 制作生产程序
4-86
(4) 通道
选择管状供料器的通道编号。
通道号的顺序：前面、后面均为面向机器从左到右按顺序为1，2。
(5) 吸取坐标
指定吸取位置的XY和Z坐标。
输入供应、位置项目后即可自动计算并显示。
另外，需要微调时，请通过示教进行。
● 为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和
头靠近装置。
● 在尚未进行过供料器台架识别的情况下(返回原点后或台架上升
后)进行示教时，贴片头会横越供给装置的上方。因此请勿将手和
脸等伸入或靠近装置内。
● 使用 HMS 时，切勿使激光直接或通过镜面物体反射进入眼内。
注意

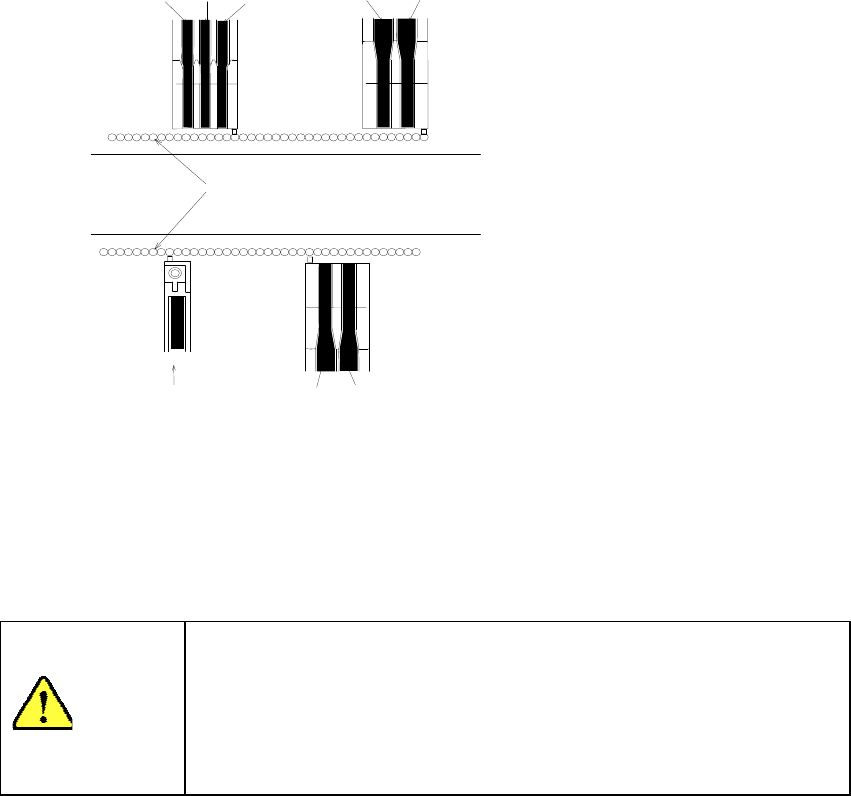

通道 3 通道 2
通道 1
通道 2 通道 1
送料器安装孔
传送通道
R-1
39
R-1
39
通道 1
通道 1 通道 2
第1部 基本编 第4章 制作生产程序
4-87
XY，请设置放入元件后的框
的中心坐标，而不是元件中
心。
※ XY 或 Z 的吸取位置不正确时，易发生芯片站立和吸取错误等。
(6) 状态（使用）
对生产进行时，是否使用该元件的供给装置进行设置。
初始设置为“使用”。
（在列表画面中为“是（YES）”。要变更时，请按[F2]键或单击鼠标右键进行变更。）
有多个元件供给装置(供料器等)时，请指定在本次生产中所使用的供应装置。
有多个供给装置时，设置为“不使用（No）”的供应装置不作为代替使用。
(7) 供料器信息
在供料器信息的供料器类型中选择要使用的供料器种類。
如果在供应位置上安装的是机械式台架，可以选择机械式供料器的类型。
如果安装的是电动式台架，可以选择电动式供料器的类型。
机械式类型名称的前面显示“M”。电动式类型名称的前面显示“E”。
如允许选择多个类型时，在下拉菜单中选择要使用的供料器类型。

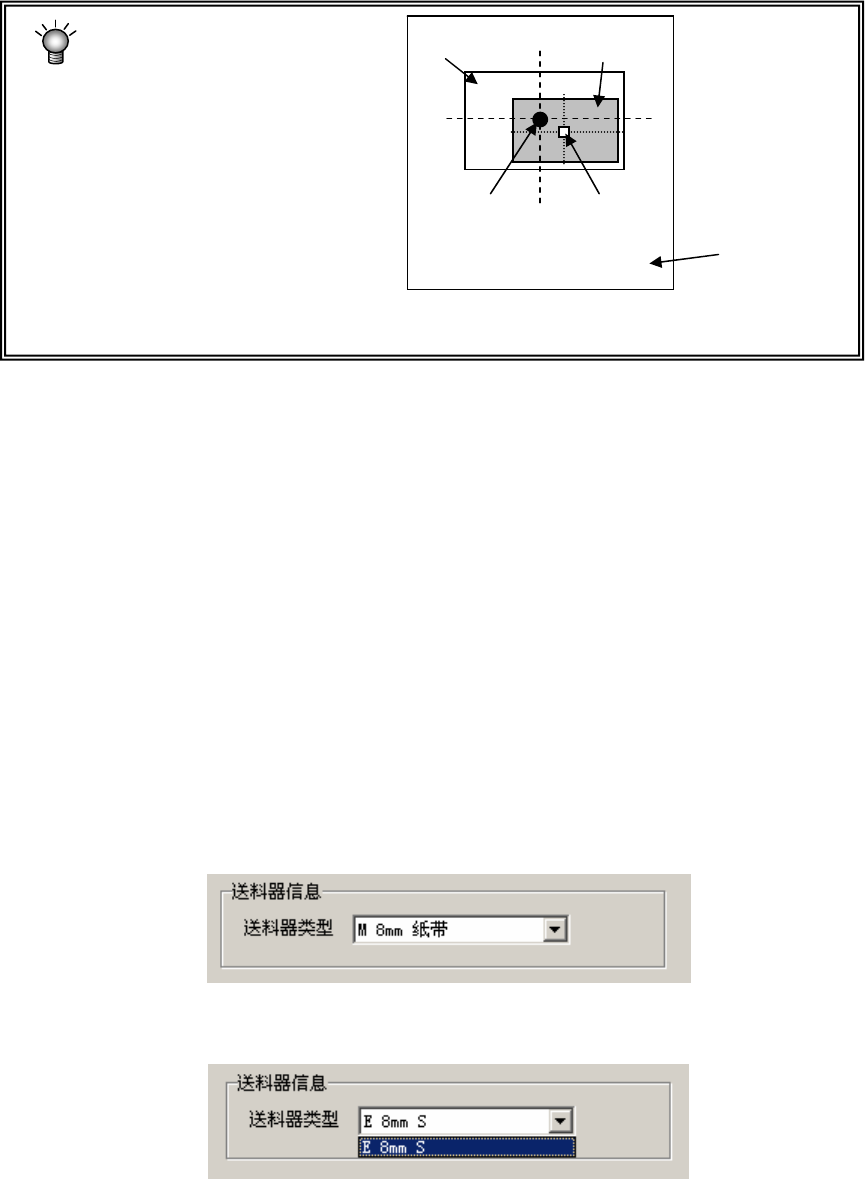

图 4-3-6-2-1 吸取数据 机械式供料器类型
图 4-3-6-2-2 吸取数据 电动式供料器类型
框
元件
框的中心
元件中心
供应装置
