第1部 基本编 第4章 制作生产程序 4-110 (2) 在供料器窗口中进行编辑 在供料器分布窗口中，使用鼠标就可编辑供料器配置。 但IC回收带不能编辑。 编辑后关闭供料器分布画面时，会显示下列信息，询问是否把编辑内容反映到程序数据中。 图 4-4-2-4-6 确认编辑内容更新的信息 ●是 ： 将变更内容反映到程序数据后退出。吸取数据将依此改变。 被移动或复制的供料器的吸取坐标，将被恢复为设计值。 ●否 ： 不保存变更内容并退出。 ●取…
第1部 基本编 第4章 制作生产程序
4-109
2) IC回收带(选购项)时显示如下画面。
图 4-4-2-4-3 IC 回收带的显示内容和显示例
当在 IC 回收带位置上指定供料器时，供料器将在 IC 回收带上重叠显示。请指定位置，
以使供料器与 IC 回收带不重叠。
3) 存在电动供料器的错误时，吸嘴号后面会显示错误原因。
图 4-4-2-4-4 电动供料器错误显示举例
4) ×记号错误的显示
存在电动供料器的错误时，电动供料器图上会显示×记号。
存在电动式台架、机械式台架的安装错误时，台架图上会显示×记号。
图 4-4-2-4-5 电动供料器、电动式台架错误显示举例
第1部 基本编 第4章 制作生产程序
4-110
(2) 在供料器窗口中进行编辑
在供料器分布窗口中，使用鼠标就可编辑供料器配置。
但IC回收带不能编辑。
编辑后关闭供料器分布画面时，会显示下列信息，询问是否把编辑内容反映到程序数据中。
图 4-4-2-4-6 确认编辑内容更新的信息
●是 ： 将变更内容反映到程序数据后退出。吸取数据将依此改变。
被移动或复制的供料器的吸取坐标，将被恢复为设计值。
●否 ： 不保存变更内容并退出。
●取消 ： 返回供料器分布的画面。
第1部 基本编 第4章 制作生产程序
4-111
1) 选择供料器
选择需要移动、复制、删除的供料器。被选中的供料器将以橙色区别显示。
选择供料器的方法有以下几种。
表 4-4-2-4-1 供料器的选择操作
操作 结果
用鼠标点击供料器。 点击的供料器成为选中状态。
拖拽鼠标圈住供料器。
拖拽鼠标形成四边形，四边形内的供料器为选中状
态。
按住 CTRL 键的同时点击供
料器
如果还有其他要选中的供料器，则按住该供料器
+CTRL 键，则点中的供料器成为选中状态。
按住 SHIFT 键的同时点击供
料器
点最初指定的供料器，按住 SHIFT 键，再点最后要
选中的供料器，之间的供料器全部为选中状态。
2) 供料器移动、复制
选择需要移动的供料器后，把它拖曳到目标位置，松开按钮，则该供料器就会复制、移动到
其最近的供料器安装位置。
这时，勾选“复制”按钮时，则为复制所选择的供料器，取消“复制”按钮中勾选时，则为
移动所选择的供料器。

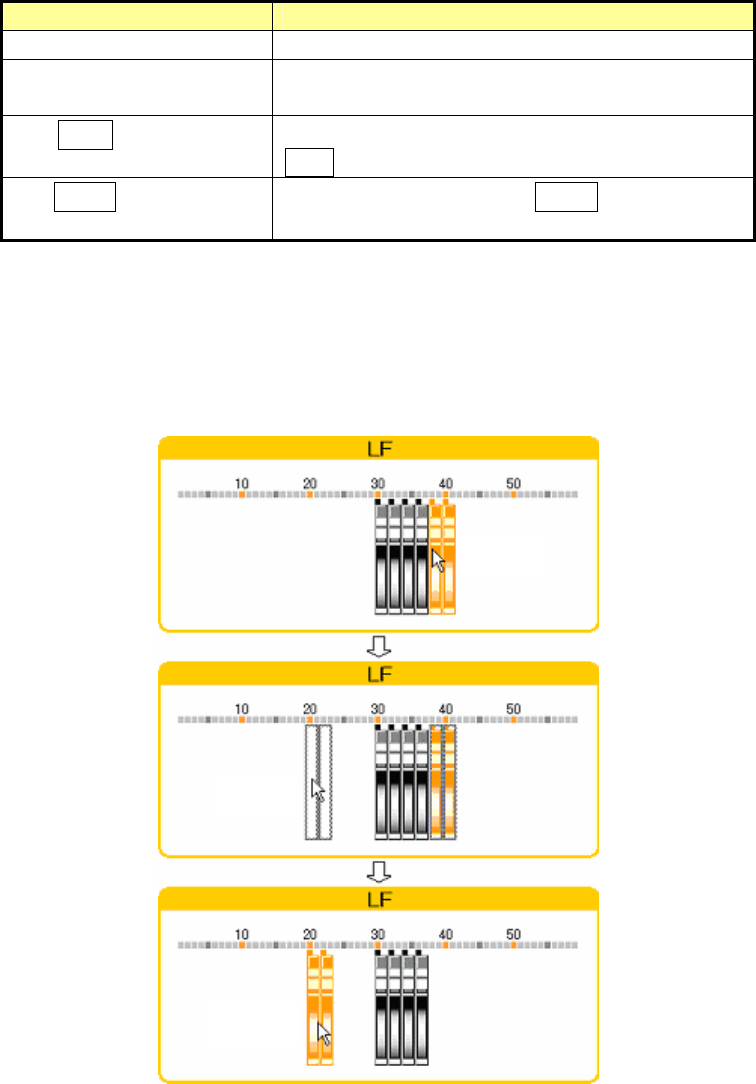

图 4-4-2-4-7 复制、移动供料器画面示例
点击
拖拽
释放
