第1部 基本编 第4章 制作生产程序
4-133
4-5-2 示教
4-5-2-1 基本操作方法
4-5-2-1-1 通过触摸屏启动

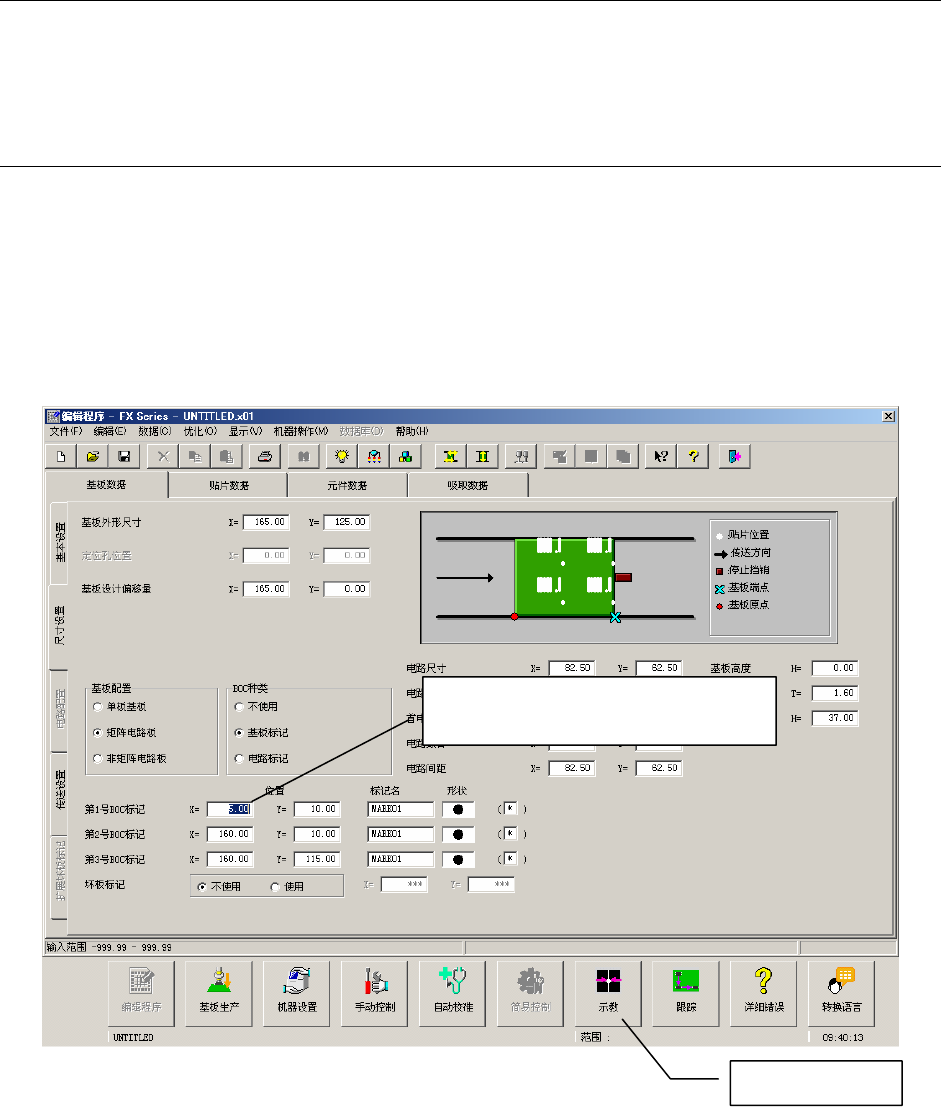

图 4-5-2-1-1-1 通过触摸屏启动
“示教”按钮
要示教数据的位置
这种情况下为 BOC 标记的示教
第1部 基本编 第4章 制作生产程序
4-134
4-5-2-1-2 示教画面

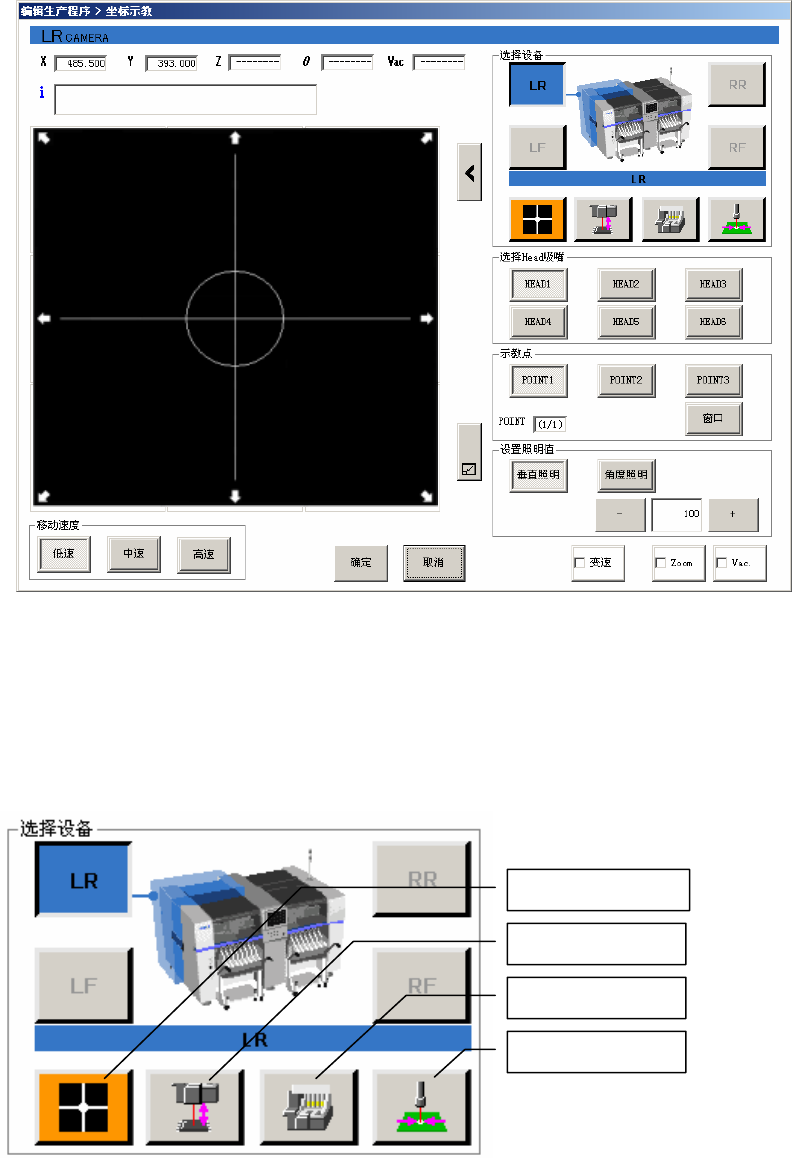

图 4-5-2-1-2-1 坐标示教画面
(1) 选择装置
图 4-5-2-1-2-2 选择装置
摄像机
HMS
贴片头
坏板标记读入器
第1部 基本编 第4章 制作生产程序
4-135
(2) 选择 Head(贴片头)吸嘴
图 4-5-2-1-2-3 选择 Head（贴片头）吸嘴
(3) 示教点
图 4-5-2-1-2-4 示教点
◆POINT1
◆POINT2 2 2
◆POINT3 3 XY
OK
OKOK
※在不能完全 入 器
的大元件(6mm以上)的
示教 使用 。
