第1部 基本编 第4章 制作生产程序 4-136 (4) 设置照明值 图 4-5-2-1-2-5 设置照明值 (5) 移动速度 …
第1部 基本编 第4章 制作生产程序
4-135
(2) 选择 Head(贴片头)吸嘴

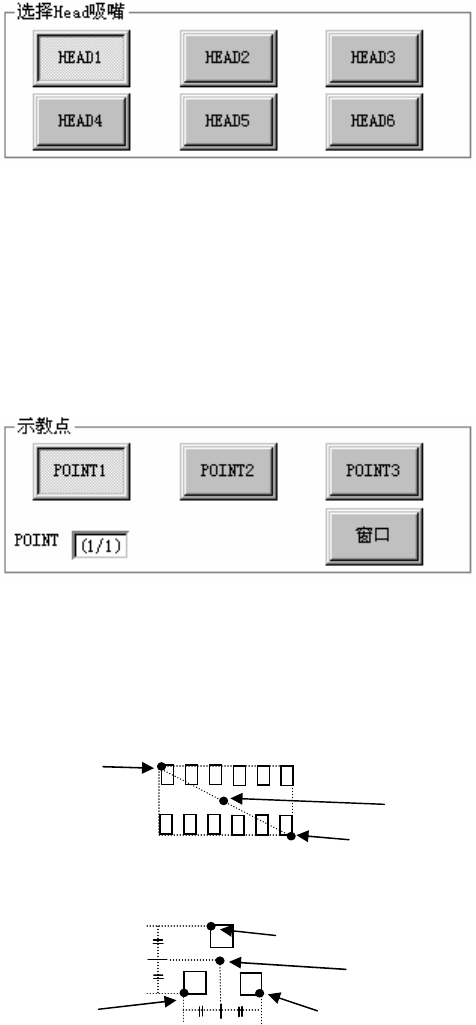

图 4-5-2-1-2-3 选择 Head（贴片头）吸嘴
(3) 示教点
图 4-5-2-1-2-4 示教点
◆POINT1
◆POINT2 2 2
◆POINT3 3 XY
OK
OKOK
※在不能完全 入 器
的大元件(6mm以上)的
示教 使用 。
第1部 基本编 第4章 制作生产程序
4-136
(4) 设置照明值

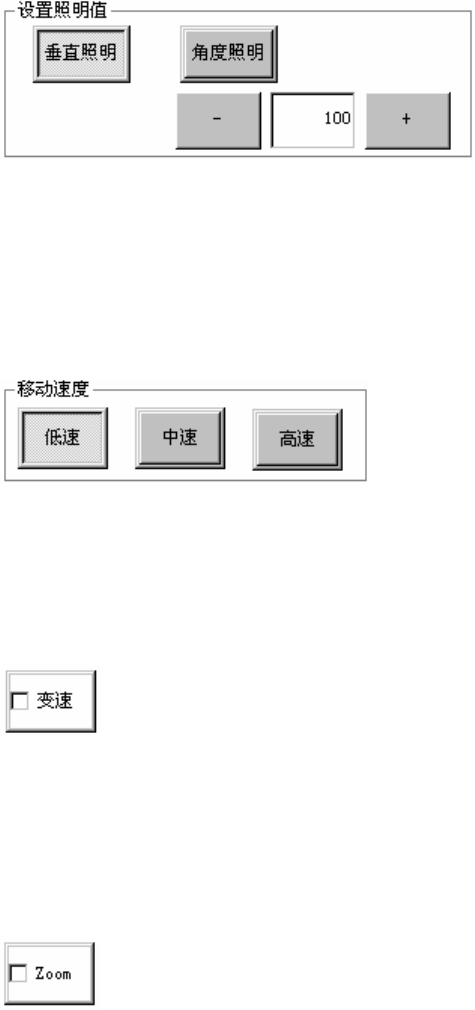

图 4-5-2-1-2-5 设置照明值
(5) 移动速度
图 4-5-2-1-2-6 移动速度
(6) 变速
图 4-5-2-1-2-7 “变速”复选框
(7) Zoom
图 4-5-2-1-2-8 “Zoom”复选框
第1部 基本编 第4章 制作生产程序
4-137
关于数字放大功能
・
・
(8) Vac.
图 4-5-2-1-2-9 “Vac”复选框
(9) 方向按钮
