第1部 基本编 第4章 制作生产程序
3) 连续测量结果
连续测量结束后，显示如下的结果画面。
图 4-5-4-2-3-12 连续测量结果
a)全体的进展状况
以进度条显示当前的进展情况。
b)测量元件
显示元件内容及吸取位置。
4-194
第1部 基本编 第4章 制作生产程序
c)测量结果
显示测量前和测量后的值。
未进行测量的项目显示***。

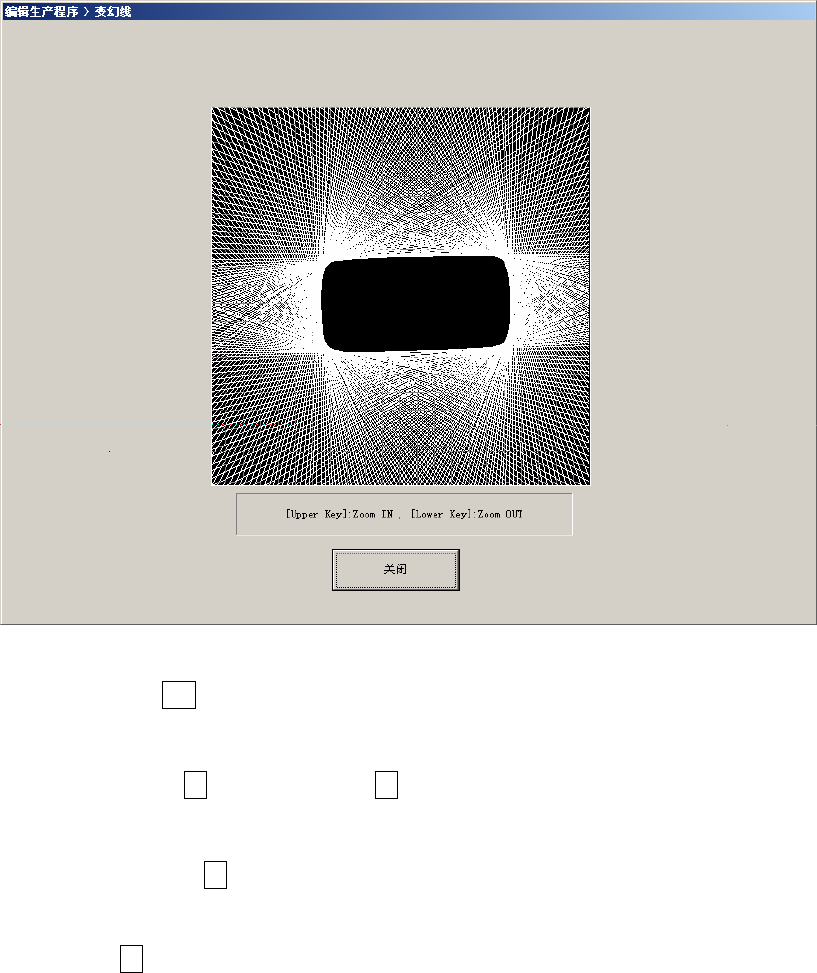

●变幻线
从激光单元取得检测(SWEEP)数据，可显示出元件轮廓图（变幻线）。
按键盘的[↑]键扩大显示画面，按[↓]键缩小显示画面。
图4-5-4-2-3-13 变换线
d)单独测量(F10键)
转入单独测量模式。
e)前代替元件(F5键)、后代替元件(F6键)
如果当前显示的元件有代替元件时，显示此项。
f)确定/下一个 (F8键)
使测量结果有效，将结果的值储存在元件数据中。然后进行下一个元件的测量。
g)停止(F9键)
使测量结果无效，然后停止连续测量，返回原来的连续测量条件的设置画面。
4-195
第1部 基本编 第4章 制作生产程序
h)测量错误
因某种原因在测量中发生错误时，显示如下提示信息。选择“是”，可转入单独测量模式。

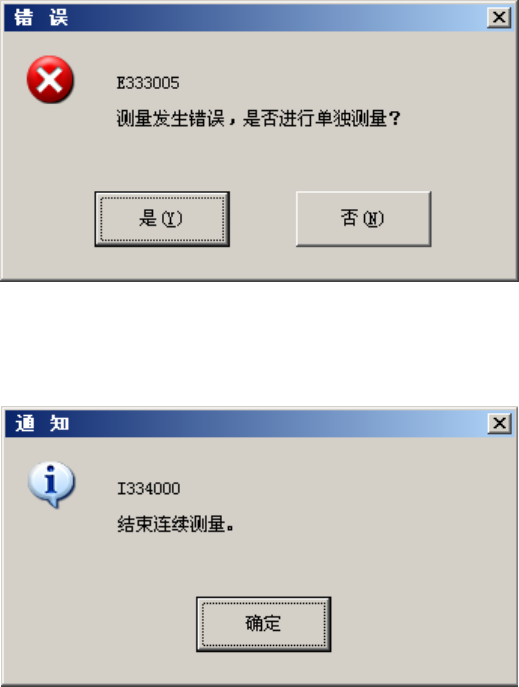

图 4-5-4-2-3-14 连续测量错误
4) 结束连续测量
测量完指定条件的所有元件后，会显示如下提示信息。
图 4-5-4-2-3-15 结束连续测量
4-196
