第1部 基本编 第4章 制作生产程序
4-5-4-4 BOC标记
此功能用于确认生产程序的编辑内容。
识别 BOC 标记时的识别坐标实测值被储存起来，反映在贴片数据示教时的坐标修正值中。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-4-1 识别BOC标记
从菜单栏中选择“机器操作”/“BOC标记”，要识别左站点的标记时，选择“左”；要识别
右站点的标记时，选择“右”，则会显示确认画面。
此时，如果安全盖打开，因轴的动作功能，会显示如下信息。
确认安全后，请按下<START>开关或“继续”按钮。

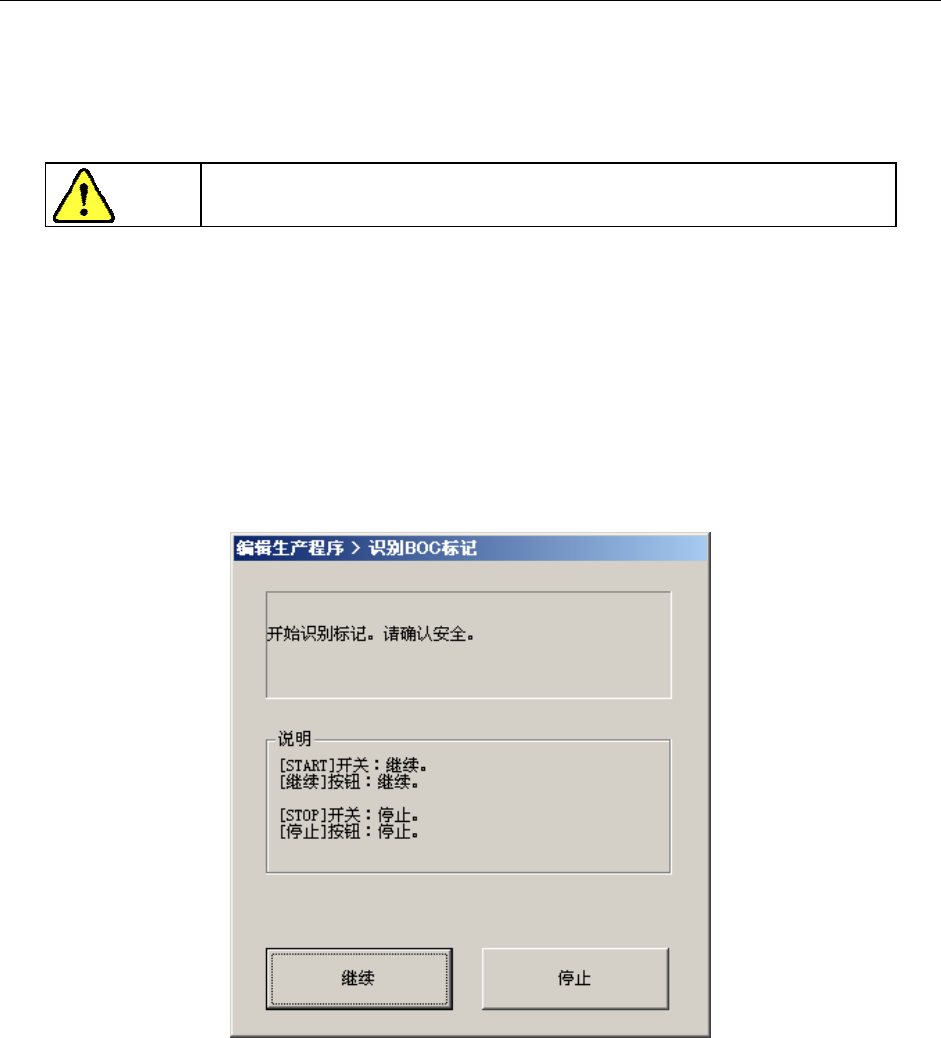

图 4-5-4-4-1-1 BOC 标记校正
4-206
第1部 基本编 第4章 制作生产程序
4-5-4-4-2 执行过程中对话框
在执行过程中显示如下画面。

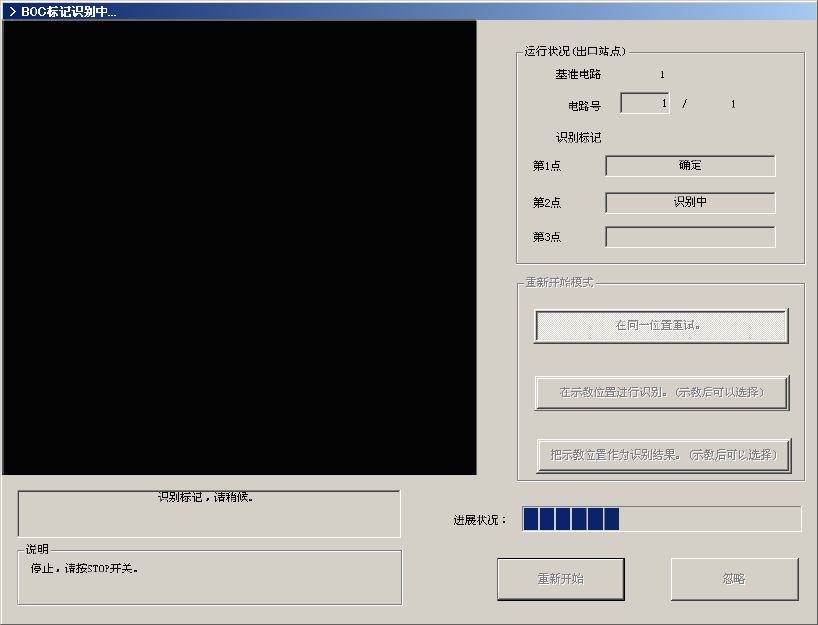

图 4-5-4-4-2-1 BOC 标记识别中
在左上部显示 OCC 拍摄的图像。
在进行 BOC 标记校准过程中，因某种原因需要停止时，请按下<STOP>开关。
运行停止后，返回到开始对话框。
(1) 运行状况
●电路号
显示正在识别的电路号。(通常仅识别基准电路的 BOC)
●识别标记
显示当前运行点的动作状况。
(2) 进展状况
以进度条显示总体个数中完成识别的比例。
4-207
第1部 基本编 第4章 制作生产程序
(3) 说明、重新开始模式
在执行中 BOC 标记识别失败时，会在对话框的“说明”栏中显示提示信息，可以选择“重新开始
模式”项目。

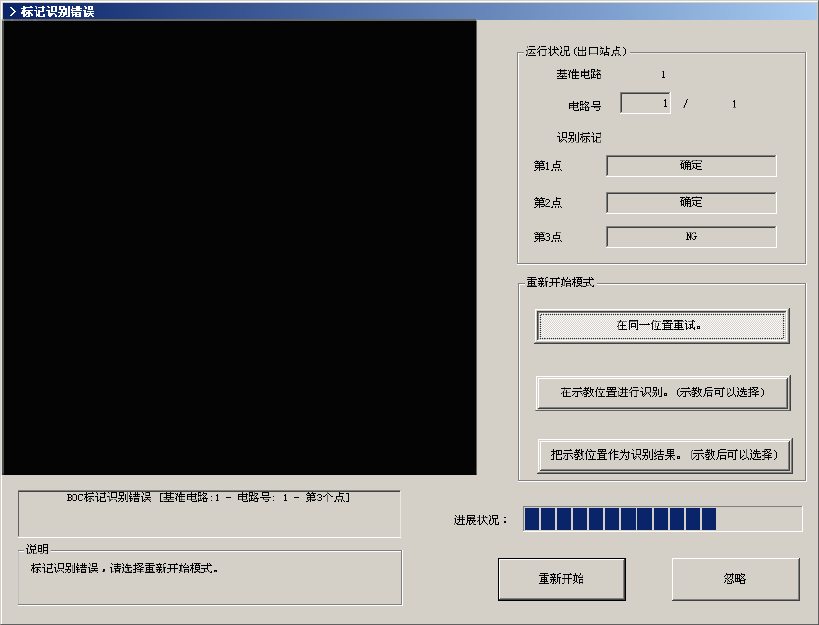

图 4-5-4-4-2-2 BOC 标记识别错误
需要重新开始识别时，请选择重新开始模式。
要示教坐标，请按功能栏的“示教”按钮。
示教坐标前不能选择“在示教位置进行识别”、“把示教位置作为识别结果”这 2 项。
1) 在同一位置重试。
不改变当前的 OCC 位置，再次进行标记识别。
2) 在示教位置进行识别。
此项目在示教确定后方可选择。
在进行坐标示教的同一位置上，再次进行标记识别。
3) 把示教位置作为识别结果。
此项目在确认示教后方可选择。
把进行坐标示教的位置确定为 BOC 识别时的标记中心的实测值。
不进行标记识别操作。
◇ 选择后，需要再进行识别时，请按“重新开始”按钮。
自按下“忽略”按钮后，将不进行以每一电路/每一基板为单位的 BOC 识别。
