第1部 基本编 第4章 制作生产程序 4-5-5 打印 请选择“文件”/“打印” 。 显示打印的主画面。 图 4-5-5-1 打印的主画面 选择要打印的项目，按下“打印”按钮。 如果按“文本文件”按钮，可以将数据保存为文本格式(txt)的文件。 详情请参见 第 1 章 1-5-8 打印。 4-243
第1部 基本编 第4章 制作生产程序

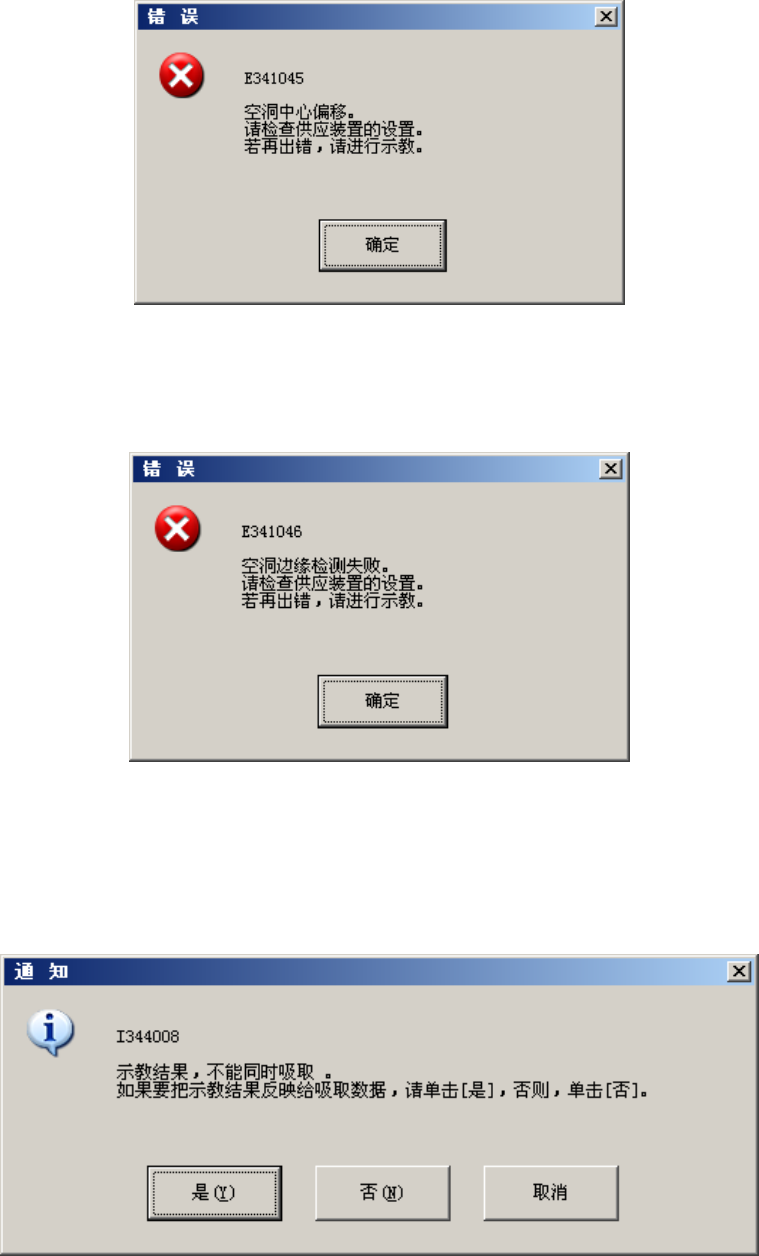

3) 中心偏移时
设置的吸取数据与自动示教校正的吸取数据差距过大时，显示如下错误提示。
图 4-5-4-7-2-27 错误 空洞的中心明显偏移
4) 空洞边缘检测失败时
空洞影子的边缘框检测失败时，显示如下错误提示。
图 4-5-4-7-2-28 错误 空洞边缘检测失败
5) 因自动示教出现不能同时吸取时
出现不能同时吸取时，显示如下询问。
精度优先的情况下请按[是]，速度优先的情况下请按[否]。
图 4-5-4-7-2-29 通知 根据示教结果，不能 xxxxx 同时吸取
4-242
第1部 基本编 第4章 制作生产程序

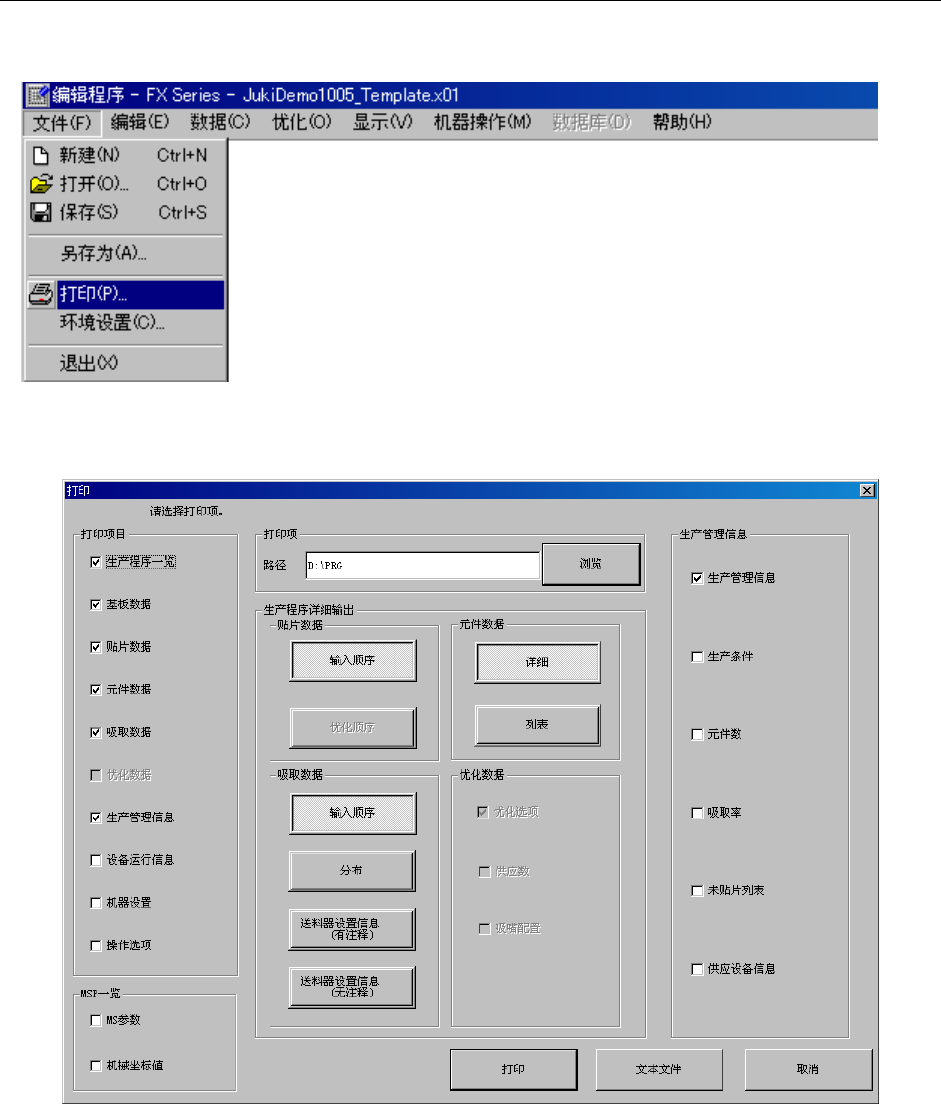

4-5-5 打印
请选择“文件”/“打印”。
显示打印的主画面。
图 4-5-5-1 打印的主画面
选择要打印的项目，按下“打印”按钮。
如果按“文本文件”按钮，可以将数据保存为文本格式(txt)的文件。
详情请参见 第 1 章 1-5-8 打印。
4-243
第1部 基本编 第4章 制作生产程序
4-5-6 帮助
请选择[帮助]/[版本信息]。
显示编辑程序的有关信息。
图 4-5-6-1 编辑程序版本信息 (例)
4-244
