第1部 基本编 第4章 制作生产程序
4-245
4-5-7 退出编辑程序

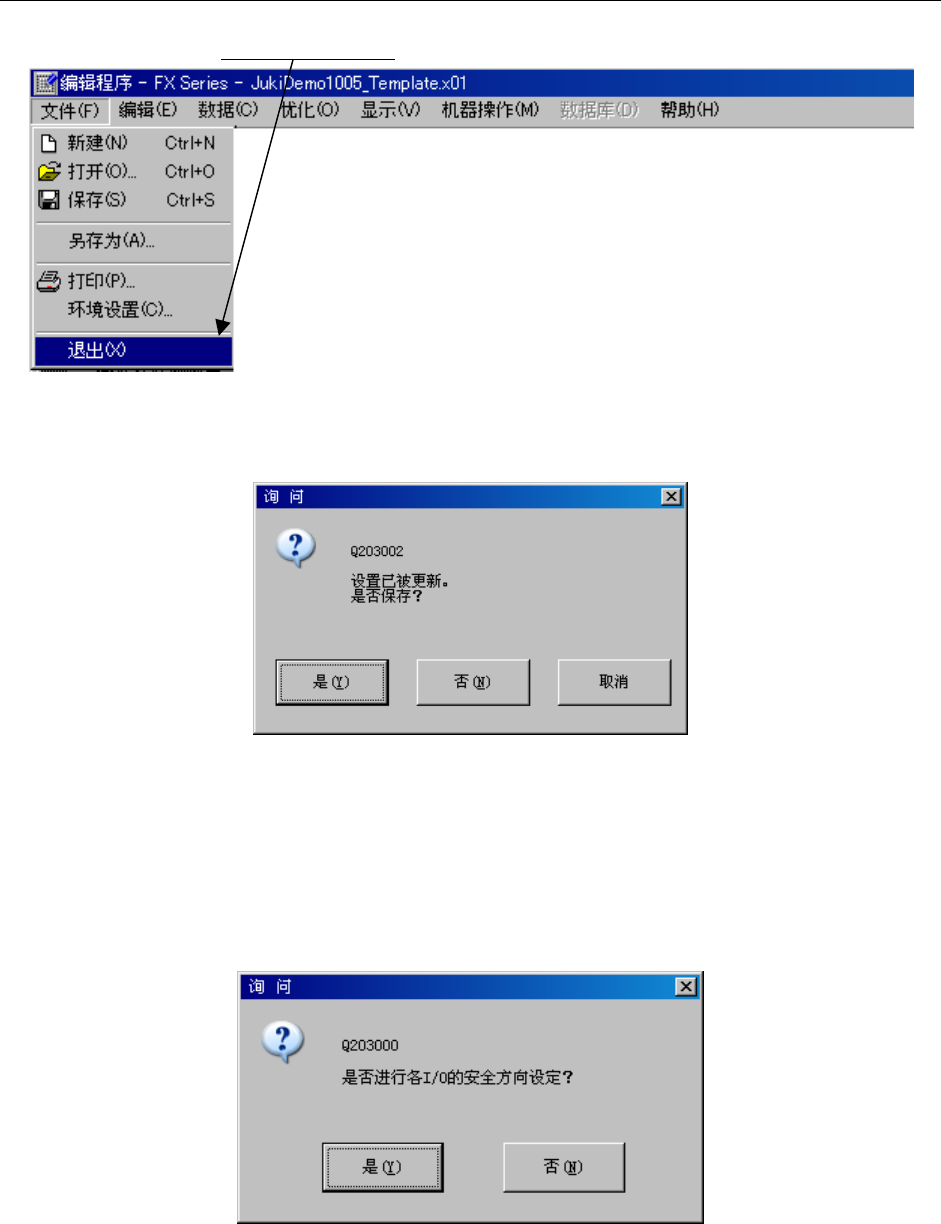

从菜单栏中单击“文件”/“退出”
。
图 4-5-7-1 退出编辑程序
如果程序有所变更而尚未保存时，会显示如下提示信息。
图 4-5-7-2 退出时确认保存
●“是” ：保存。保存后退出程序编辑。
●“否” ：不保存，退出程序编辑。
●“取消”：取消退出处理。
退出时会显示如下询问。
图 4-5-7-3 确认设定各 I/O 的安全方向
●是 ：完成各轴（I／O）的安全方向移动后，退出编辑程序。
●否 ：取消退出编辑程序。
第1部 基本编 第5章 数据库
5-1
第 5 章 数据库
数据库是指用于注册元件数据(包括图像数据)的程序库。
将制成的元件数据注册到数据库，并用元件名来进行管理。
用“程序编辑”制作生产程序时，只要指定数据库中已注册的元件名，即可很容易地制作
元件数据。
本章主要介绍数据库的使用方法。
本制作的数据库可用HLC(选购项)进行统一管理。也可进行逆向操作。
因此，在数据库画面上，也会显示本装置上不使用的HLC特有的项目。
・
使用 IS 时，由于在 IS 服务器端管理元件的数据库，会有显示 IS 特有项目的地方。
・
有关贴片机端的操作请参见 5-2 章以后的章节。有关贴片机一侧无法处理的规格请参见
IS 的使用说明书。
5-1 Flexline数据库
5-1-1 数据库使用方法
在“生产程序编辑”中，可运用数据库来制作元件数据。
1) 已经知道元件名时
元件名已被注册到数据库时，只要在“贴片数据”中输入元件名，数据库的内容即被注册
到正在制作的生产程序中。
在此输入元件名，即可完成元件数据。
2) 不知道元件名时
打开数据库列表，从列表中选择要注册的元件。(命令列表功能)
<步骤>
① 请单击空白的元件名称栏
。 ② 请单击“数据库”/“命令列表”。
第1部 基本编 第5章 数据库
5-2

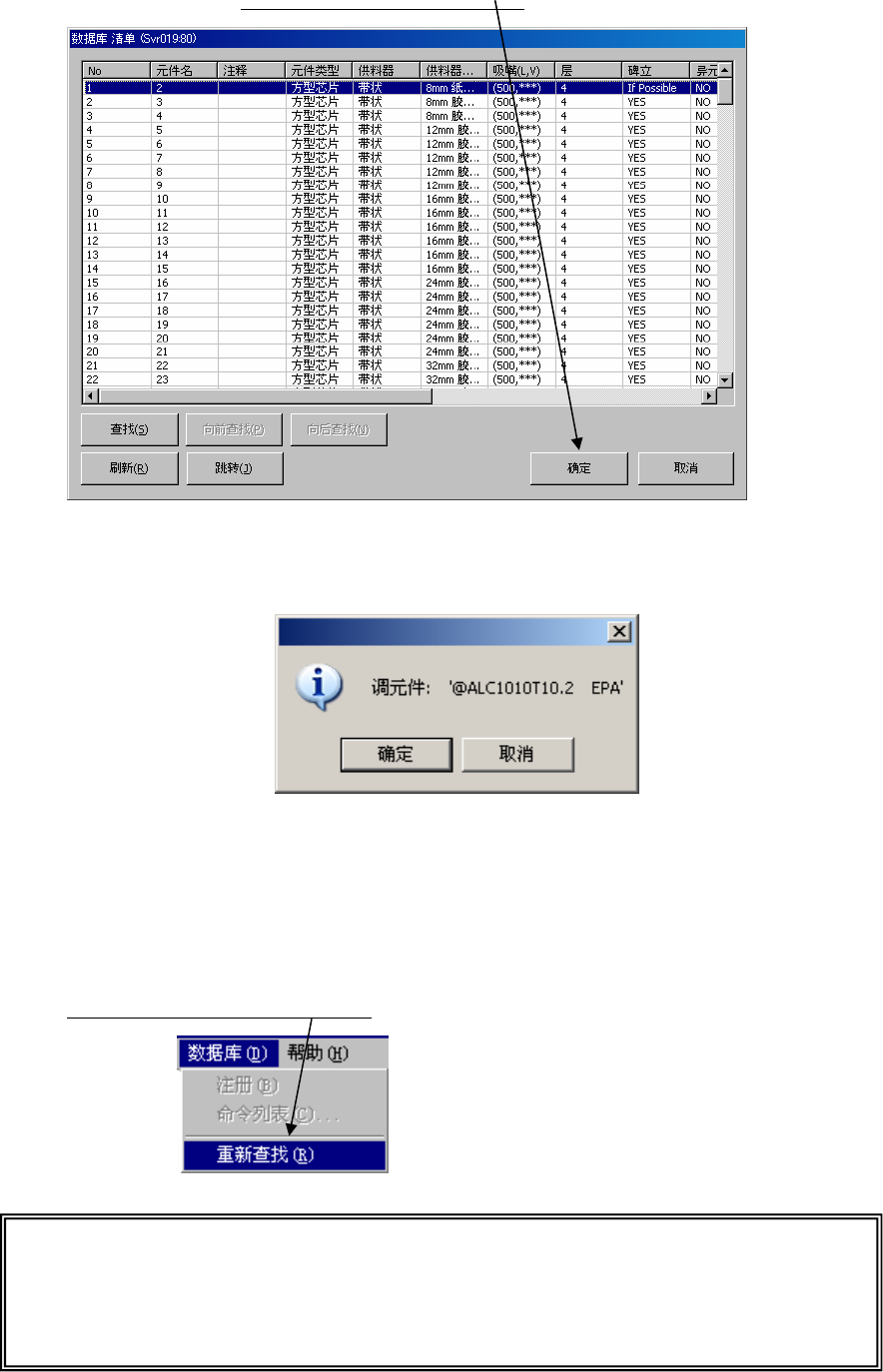

③ 显示数据库清单。请选择元件名，单击“确定”。
图 5-1-1-1 数据库清单
④ 显示如下画面。单击“确定”后，即被注册。
3) 在贴片数据中已输入过元件名时(CAD 转换的数据等)
如果数据库中已经注册了“贴片数据”的元件名，可将数据库的元件数据统一注册到程序
里。(重新查找
※
功能)
单击”数据库”/“重新查找”。
※ 重新查找：用数据库和贴片数据核对元件名，如果有相同的元件名，则从数据库中调
用元件数据，并注册到生产程序的元件数据中。执行过一次“重新查找”
后，可对贴片数据中的所有元件名进行核对，并进行注册(覆盖)。
