第2部 基本编 第7章 机器设置
各 I/O 安全方向的设置
选择退出处理后，画面上会显示各 I/O 安全方向设置对话框(图 7-2-2-2)。
图 7-2-2-2 各 I/O 安全方向设置对话框
表 7-2-2-2 各 I/O 安全方向设置键的处理
No. 选择按钮 处理
1 是 执行 I/O 安全方向的设置后，退出机器设置。
2 否 返回机器设置画面。
单击“是”后，轴即开始移动并开始执行各 I/O 的安全方向的设置。
因此，在单击“是”以前，请务必确认装置内部无人作业。另外，为了避免
人身伤害，在设备运行时切勿将手放入装置内部，也不要将脸和头靠近装置。
注意
7-5
第2部 基本编 第7章 机器设置
7-3 文件
从菜单栏选择“文件”后，画面上会显示如下所示的下拉菜单。
图 7-3-1 文件的项目
7-3-1 已注册吸嘴一览
从菜单栏中选择“文件”-“已注册吸嘴一览”后，显示如下画面。
图 7-3-1-1 选择已注册的吸嘴一览
左侧的列表框显示目前已注册的吸嘴信息的吸嘴号码一览。
特别定制的未注册吸嘴，只显示标准吸嘴（500～509）。
·右侧的吸嘴信息显示与左侧吸嘴号码一览的吸嘴号码相对应的数据信息。
一改变选择的吸嘴号码，右侧即可显示与之对应的吸嘴信息。
·左半部分显示“设计值信息”，右半部显示“机器控制参数信息”，与各自读入的吸嘴文
件的文件格式（NZL*.INI）检入号码完全对应。
注意
请绝对不要改变该部分内容。如果改变，有可能导致贴片不良等问题。
需要进行设置时，请向本公司技术人员洽商。
7-6
第2部 基本编 第7章 机器设置
■特殊键的操作
吸嘴信息窗口被激活时(行高亮显示)，可用“Ctrl＋↓”、“Ctrl＋↑”改变吸嘴号一览中吸嘴号的
选择位置。此时，画面会自动显示被选中的吸嘴号的吸嘴的相应信息。

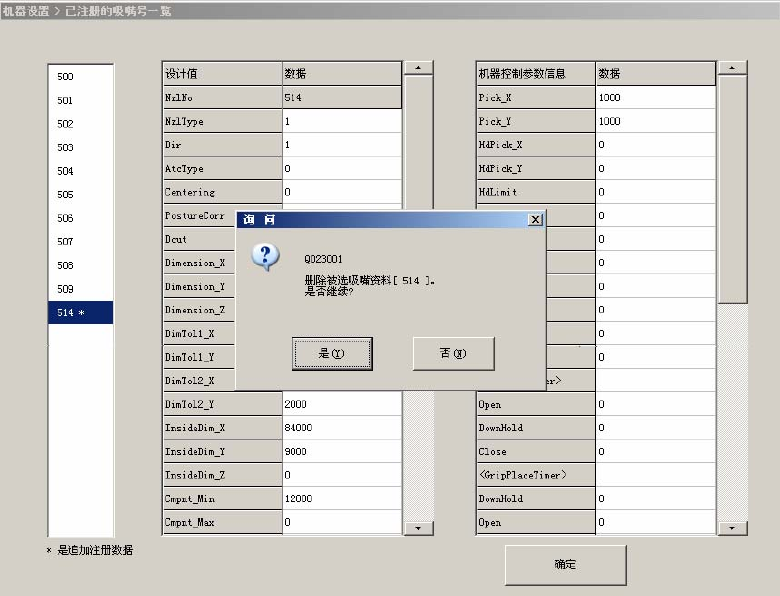

■删除吸嘴资料
选择吸嘴一览中的吸嘴号码按下“Del”键(删除键)后，会显示如下画面，可删除被注册的吸嘴。
不能同时选择多个吸嘴。500～509 吸嘴是初始吸嘴，所以无法删除。
图 7-3-1-2 删除吸嘴画面
7-7
