第2部 基本编 第7章 机器设置 7) 自动分配 按下图 7-4-1-1 画面中的“自动分配”按钮后，可显示如下画面。 勾选需要分配的 ATC 号， 按下 “自动取得” 按钮， 则被选择的 ATC 号的吸嘴可依次自动完成 设置。 图 7-4-1-6 自动设置 ATC 号选择画面 ・ 按“全部选择”按钮时，为选择／解除所有台架的所有吸嘴。 按“LF” 、 “LR ” 、 “RF” 、 “RR”各按钮时，为选择或删除所选台架的所有吸嘴。 ・…
第2部 基本编 第7章 机器设置

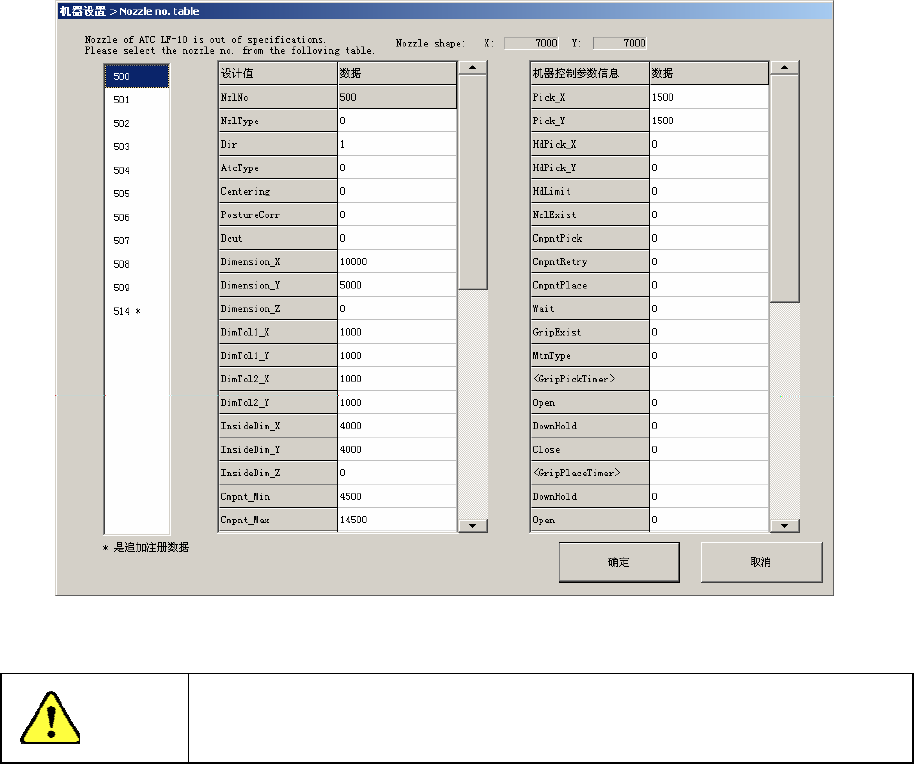

注 2) 如获得的吸嘴的外形在规定范围外，但有符合该吸嘴宽度的吸嘴时，将显示如下画面，
请从吸嘴一览中选择吸嘴号。
如一览中没有相应的编号，选择吸嘴后请重新手动输入信息。
图 7-4-1-5 设置吸嘴号一览画面
选择“F3”或“确定”后，轴会开始移动，进行吸嘴的装卸。
在按下“F3”或“确定”前，请务必确认装置内部无人作业。另外，为了避免
人身伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
7-14
第2部 基本编 第7章 机器设置
7)自动分配
按下图 7-4-1-1 画面中的“自动分配”按钮后，可显示如下画面。
勾选需要分配的 ATC 号，按下“自动取得”按钮，则被选择的 ATC 号的吸嘴可依次自动完成
设置。

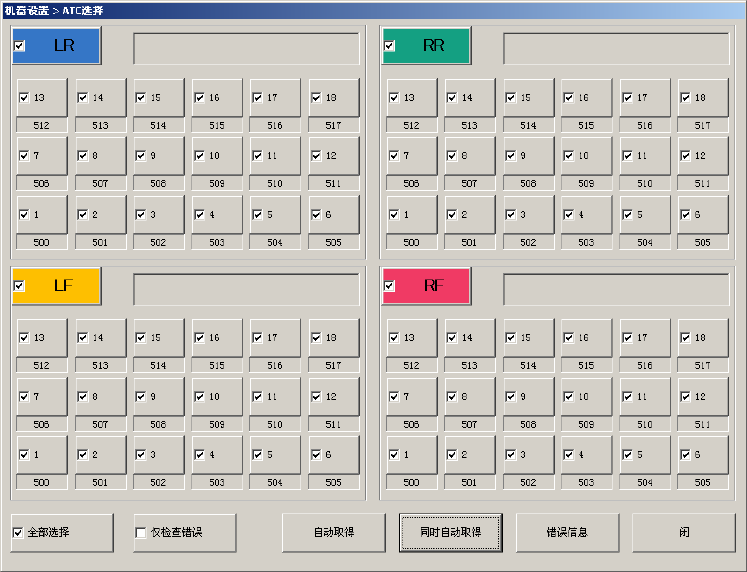

图 7-4-1-6 自动设置 ATC 号选择画面
・
按“全部选择”按钮时，为选择／解除所有台架的所有吸嘴。
按“LF”、“LR”、“RF”、“RR”各按钮时，为选择或删除所选台架的所有吸嘴。
・
利用[仅检查错误]按钮，可以选择／解除吸嘴分配中发生了错误的 ATC 吸嘴。
・
利用[自动取得]按钮，可关闭自动设置 ATC 号选择对话框，一个一个地执行所选择的 ATC
的吸嘴分配。
・
利用[同时自动取得]按钮，可４Head 单元同时执行自动设置 ATC 号选择对话框中选择的
ATC 的吸嘴分配。
并且，使得逐个 Head 单元地显示各 Head 单元的状态。
7-15
第2部 基本编 第7章 机器设置

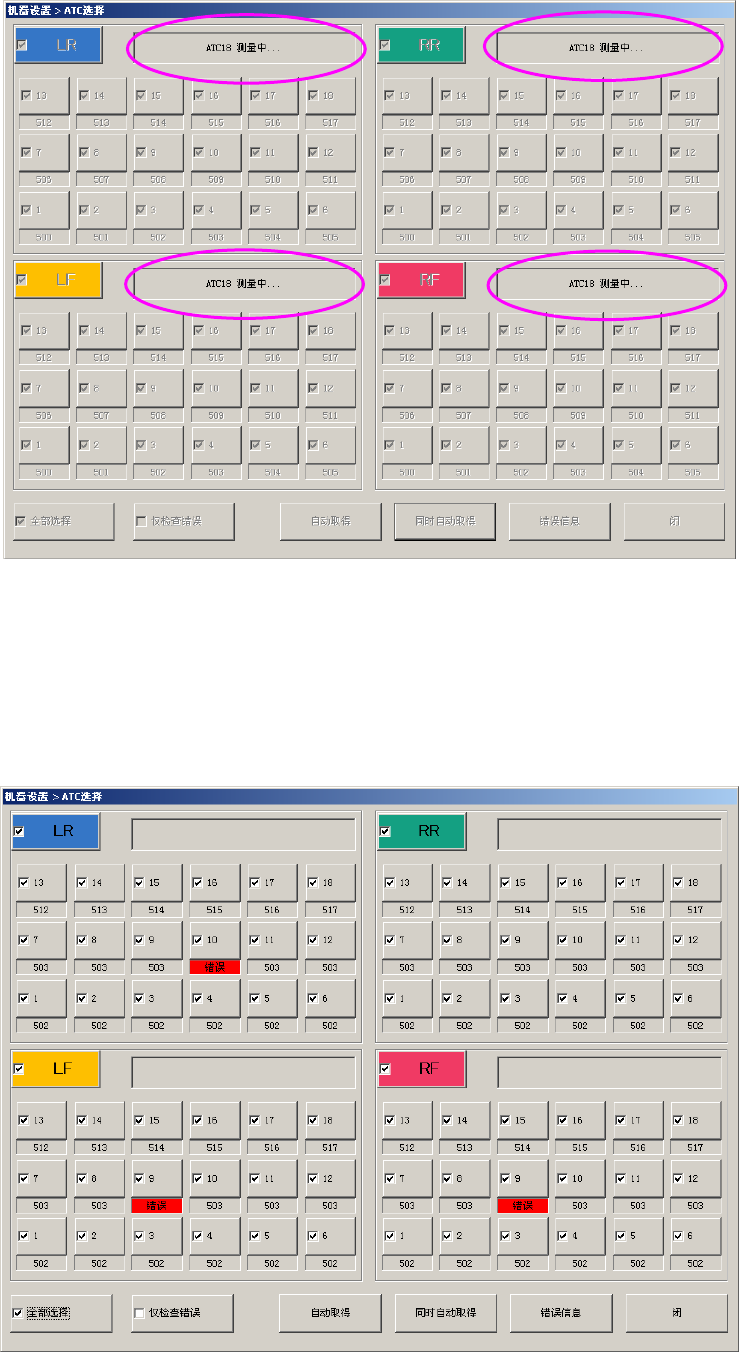

图 7-4-1-7 自动设置 ATC 号选择对话框（执行同时自动取得时）
当吸嘴的分配成功时，把取得的吸嘴设置于各 ATC 孔位置。
当吸嘴的分配失敗时，在失敗的 ATC 孔位置上进行错误显示。
并且，发生错误的 Head 单元将中断处理。
图 7-4-1-8 发生吸嘴分配错误
7-16
