第2部 基本编 第7章 机器设置
如按下“错误信息”按钮，会显示各吸嘴分配时的错误。

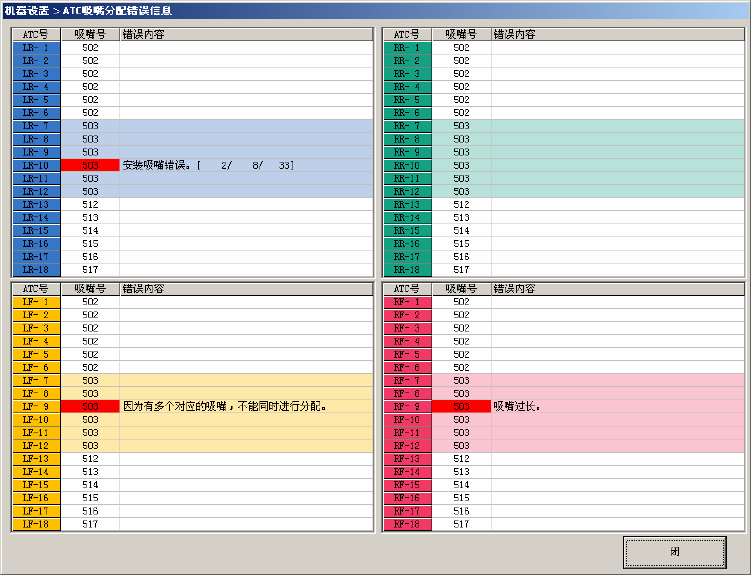

图 7-4-1-9 吸嘴分配错误详细信息
各吸嘴的错误详情被显示，故属于可以个别分配吸嘴的错误时，请在自动分配 ATC 选择对话
框中，对错误部位的吸嘴打勾号，按下“自动取得”按钮。
在自动分配 ATC 选择对话框中执行了“同时自动取得”后，如吸嘴分配失敗，可通过“错误
信息”按钮浏览吸嘴分配错误的详细信息。
7-17
第2部 基本编 第7章 机器设置
错误的内容如下表所示。
错误内容 处理
吸嘴过长。 [原因]
自动取得的吸嘴之激光测出高度太低。
测到的吸嘴与标准吸嘴相比长 1mm 以上。
有可能是吸嘴的长度太长。
[处理]
请确认吸嘴的长度。
吸嘴过短。 [原因]
自动取得的吸嘴之激光测出高度太高。
测到的吸嘴与标准吸嘴相比短 1mm 以上。
有可能是吸嘴的长度太短。
[处理]
请确认吸嘴的长度。
安装吸嘴错误
[#1/#2/#3]
[原因]
更换吸嘴时，吸嘴安装中发生了故障。
#1 : 错误发生部位代码
#2 : 错误代码
#3 : 错误详细代码
[处理]
请记下错误编号，向代理店或本公司技术服务部门询问。
因为有多个对象吸嘴，不
能同时进行分配。
[原因]
如果属于自动取得的吸嘴有一个以上，该 Head 单元不能进行“同
时自动取得”。
[处理]
请通过“自动取得”或“选择吸嘴分配”，从对象吸嘴中选择对
应吸嘴进行分配。
无吸嘴数据。 [原因]
在注册信息中没有与所测吸嘴之宽度相同的吸嘴。
[处理]
请使用吸嘴数据读出功能在系统中追加设置该吸嘴信息。
卸下吸嘴时发生了错误。 [原因]
虽然进行了卸下吸嘴动作，但仍被判断为吸嘴处于安装状态时
会显示。
[处理]
要是看来并没有安装着吸嘴，一般可能是激光面的污染，请进
行清洁。并且，请确认滑板是否正确开闭，利用手动控制对动
作和传感器的状态进行检查。
如果不进行动作或传感器的状态并无变化，一般可能是故障。
请记下错误编号，向代理店或本公司技术服务部门询问。
7-18
第2部 基本编 第7章 机器设置
・
测量被安装的吸嘴的顶端高度，取得吸嘴高度。
・
根据被安装的吸嘴的外形宽度，设置吸嘴号。
・
根据被安装的吸嘴的状态，取得真空值，进行设置。
注)
・
有两个以上自动设置的 ATC 时，按下<STOP>开关可中断自动设置。在自动设置过程中，按
下<STOP>开关，会显示提示画面，在询问画面上按“是”按钮后，可结束设置。
按“否”按钮，为继续。按“取消”按钮无法中断自动设置。
・
进行自动设置时，因吸嘴号也是自动设置的，无需手动输入。自动设置前输入的吸嘴号和
通过自动设置取得的吸嘴号不一致时，以自动设置取得的吸嘴号优先。
・
进行自动设置时，连同吸嘴类型也被自动设置，所以无需输入吸嘴类型。
但会被设置为“通常”类型。而自动设置前已被确定过的吸嘴类型为优先。
・
自动设置取得的吸嘴外形宽度与标准吸嘴宽度不一致时，只要与被注册过的特别定制的吸
嘴信息相一致，则该吸嘴的编号可被自动设置。
有多个一致的吸嘴信息时，画面上会显示图 7-4-1-5 设置吸嘴号一览画面
相应的 ATC 内将设置被选择的吸嘴号。
此时，即使按下“取消”键，已设置的吸嘴号不变。
未设置时，因无法设置吸嘴的号码，所以请手动输入。
・
如与注册的吸嘴信息不一致，或吸嘴信息未被注册时，
会显示图 7-4-1-4 吸嘴信息未注册画面
