第2部 基本编 第7章 机器设置 7-4-8 使用单元 请从标准装备、或选项附带的使用单元功能中，指定所要使用的功能。 选择使用单元后，可显示如下带各种标签的使用单元设置画面。 图 7-4-8-1 设置使用单元 可以选择各标签， 设置 “ 标准使用单元” 、 “选项使用单元” 、 “标准功能” 、 “特殊功能” 。 7-29
第2部 基本编 第7章 机器设置
7-4-7 Head等待位置
选择 Head 等待位置后，会显示如下 Head 等待位置设置画面。

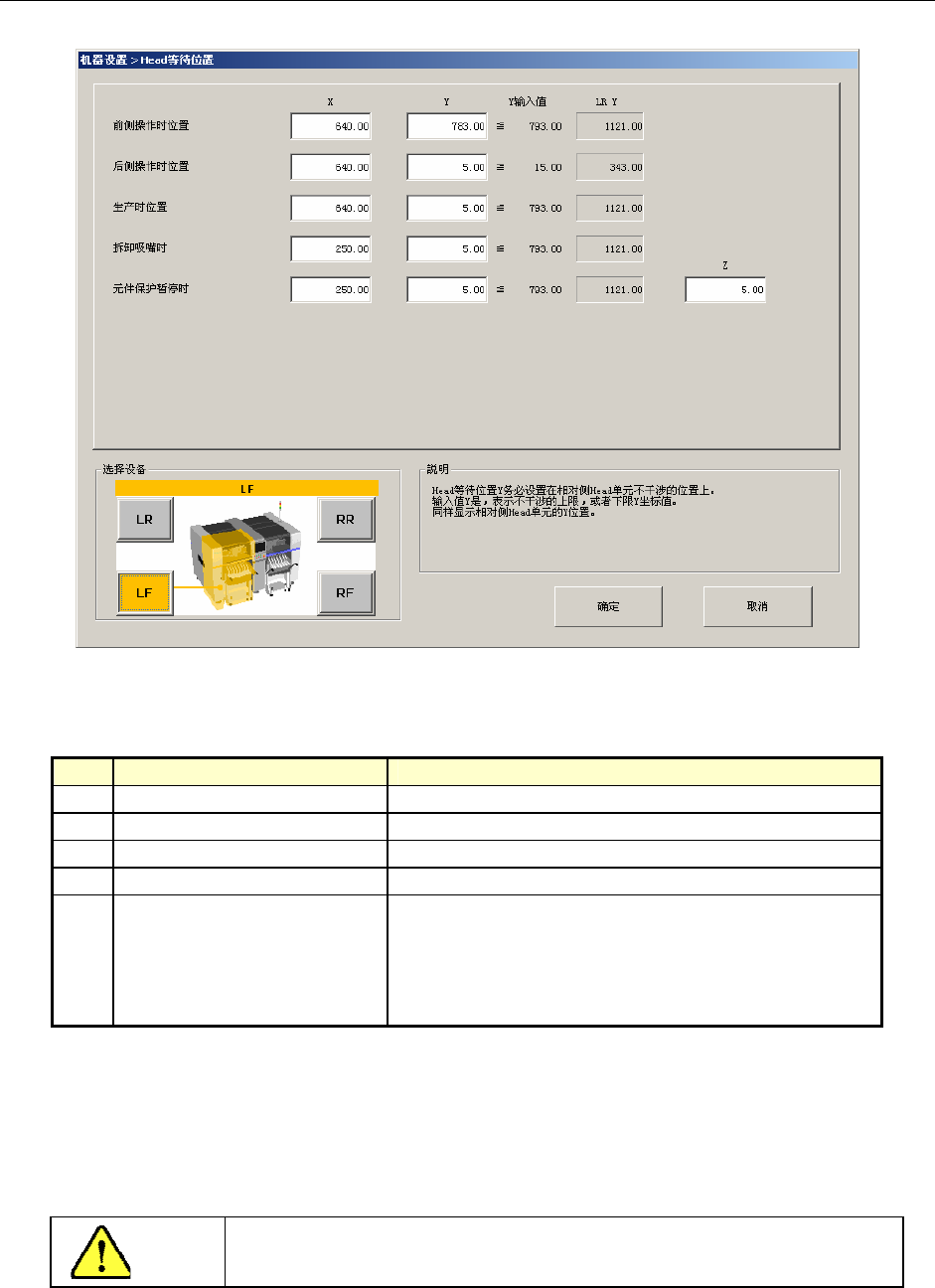

图 7-4-7-1 设置贴片头等待位置对话框
(1)设置项目
表 7-4-7-1 设定项目
No. 项目 设置内容
1 前侧操作时位置（X,Y） 在前侧进行准备等工作时的贴片头等待位置
2 后侧操作时位置（X,Y） 在后侧进行准备等工作时的贴片头等待位置
3 生产时位置（X,Y） 生产时，直至基板被搬入为止的贴片头等待位置
4 拆卸吸嘴时（X,Y） 用手将吸嘴从贴片头上拆下时的贴片头等待位置
5 元件保护暂停时（X,Y，Z） 用手将元件从贴片头上回收时的贴片头等待位置
（在“元件数据”的“包装”画面上将“元件废弃”
指定为“元件保护”时，如果发生错误，则贴片头会
移动到在此处指定的位置，作业人员可用手回收元
件。）
(2)设置方法
1)直接从键盘分别输入 XYZ。
2)使用功能栏的示教画面输入。此时，输入焦点无论在XY任何一方，XY可同时自动反映对应值。
3)示教Z时，输入焦点必须在Z。
为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸和头
靠近装置。
注意
7-28
第2部 基本编 第7章 机器设置
7-4-8 使用单元
请从标准装备、或选项附带的使用单元功能中，指定所要使用的功能。
选择使用单元后，可显示如下带各种标签的使用单元设置画面。

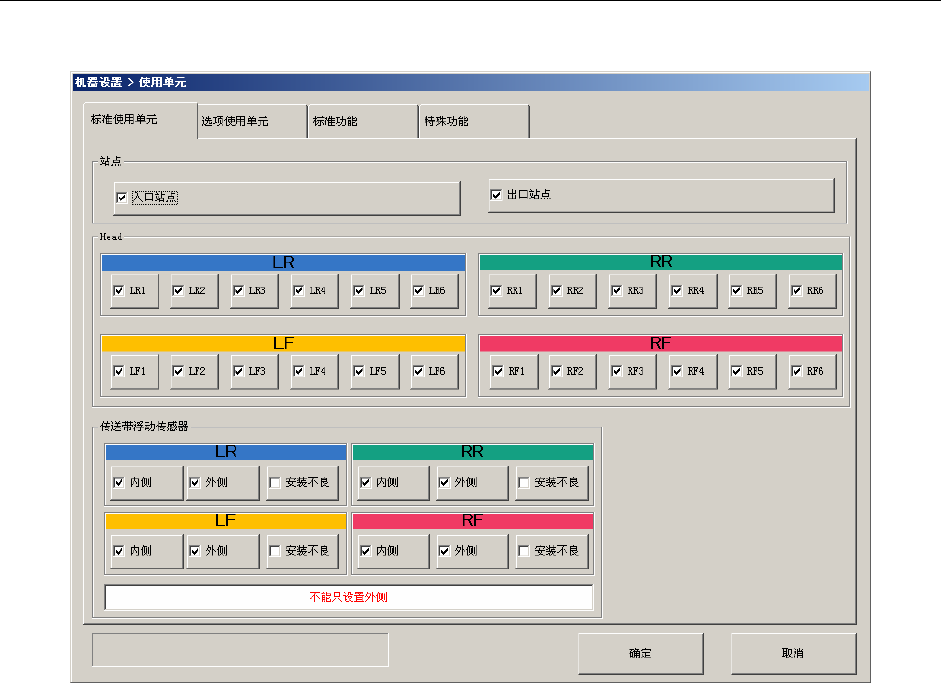

图 7-4-8-1 设置使用单元
可以选择各标签，设置“标准使用单元”、“选项使用单元”、“标准功能”、“特殊功能”。
7-29
第2部 基本编 第7章 机器设置
7-4-8-1 标准使用单元
选择“标准使用单元”的标签后，即可显示图7-4-8-1 使用单元设置画面。
此外，在使用单元的初始画面上，也有“标准使用单元”画面。
(1)设置项目
表 7-4-8-1-1 设置项目
No. 项目 设置内容
1 标准使用单元 指定使用／不使用单元。
万一单元发生故障时，若本项目里设置为“不使用”，
可在不变更生产程序数据的情况下执行吸取贴片。
1)“生产程序为完成贴片需要上述单元时，是否实际进行贴片，在“表7-4-8-1-2指定为不使
用时的贴片”上显示。
2) 有些供料器类型（老式32mm紙粘着带状供料器等），因金属框遮挡传感器，传送带悬浮
传感器只能设置使用外测。
(2) 设置方法
1) 指定所要使用的装置单元。
有勾选标记：设置为“使用”；无勾选标记：设置为“不使用”。
2) 贴片头从“不使用”状态变更为“使用”状态时，各贴片头必须进行返回原点。所有贴
片头为“伺服OFF”时，请按照画面的指示，执行全轴返回原点。
3) 将贴片头从“使用”状态变为“不使用”状态时，要使贴片头自动上升，关闭伺服（OFF）。
若所有贴片头的伺服都已关闭（OFF），必须手动把“不使用”的贴片头上升到顶住的位
置，进行返回原点。出现此种情况时，请根据画面的指示进行操作。
7-30
