第2部 基本编 第7章 机器设置
7-4-8-2 选项使用单元
选择“选项使用单元”标签后，会显示如下画面。

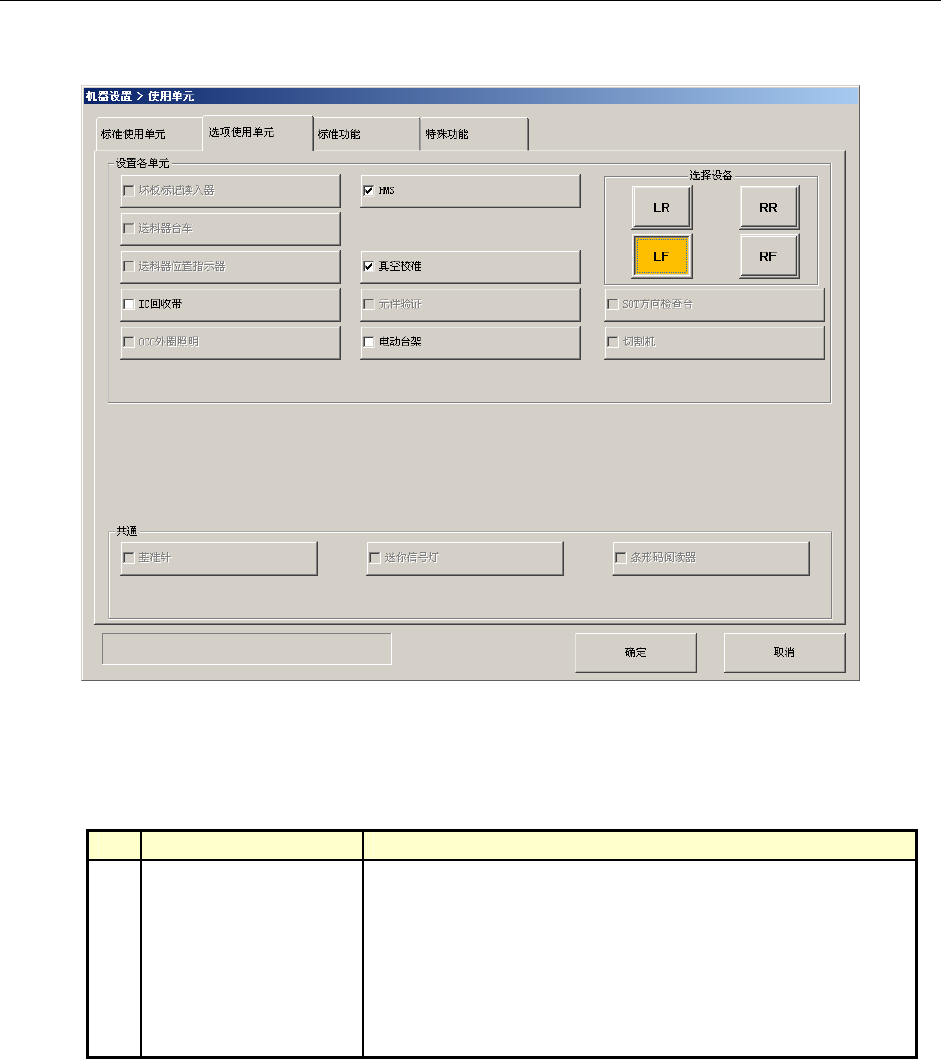

图 7-4-8-2-1 选项使用单元设置画面
(1)设置项目
表 7-4-8-2-1 设置项目
No. 项目 设置内容
1 选项使用单元 指定使用／不使用单元。
万一单元发生故障时，若在本项目里设置为“不使用”，可
在不变更生产程序数据的情况下执行吸取贴片。
用选择贴片头·台架按钮，对各贴片头·台架逐一设置使
用·不使用。
用左右站点按钮，对左右站点单元逐一设置使用·不使用。
生产程序为完成贴片需要上述单元时，是否实际进行贴片，在“表7-4-8-2-2指定为不使用时的
贴片”上显示。
7-32
第2部 基本编 第7章 机器设置
(2) 设置方法
1)“设置各区域”组内的选项单元，请用“选择设备”按钮，选择对象贴片头·台架。
2)用勾选按钮选择所要使用的设备单元。
有勾选标记：设置为“使用”；无勾选标记：设置为“不使用”。
3)没有设置的选项单元（淡色显示），不能选择。
(3)生产动作
表7-4-8-2-2 设置为不使用时的生产动作
No. 单元 生产动作
1 供料器位置指示器（按各台架）
2 供料器台车（按各台架）
删除功能，即可执行贴片。
3 元件验证（按各台架） 即使指定执行元件验证也不执行验证
4 IC回收带（按各台架）
5 SOT方向检查台（按各台架）
6 真空校准（按各台架）
7 坏板标记读入器（按贴片头）
8 HMS（按贴片头）
9 OCC外圈照明（按贴片头）
10 基准针（共通）
11 迷你信号灯（共通）
12 条形码阅读器（共通）
13 切割机（按各台架）
删除功能，即可执行贴片。
14 电动式台架
（按各台架）
当生产程序中指定的是机械供料器，将进
行吸取贴片。
7-33
第2部 基本编 第7章 机器设置
7-4-8-3 标准功能
选择“使用单元（功能）”标签后，会显示如下画面。

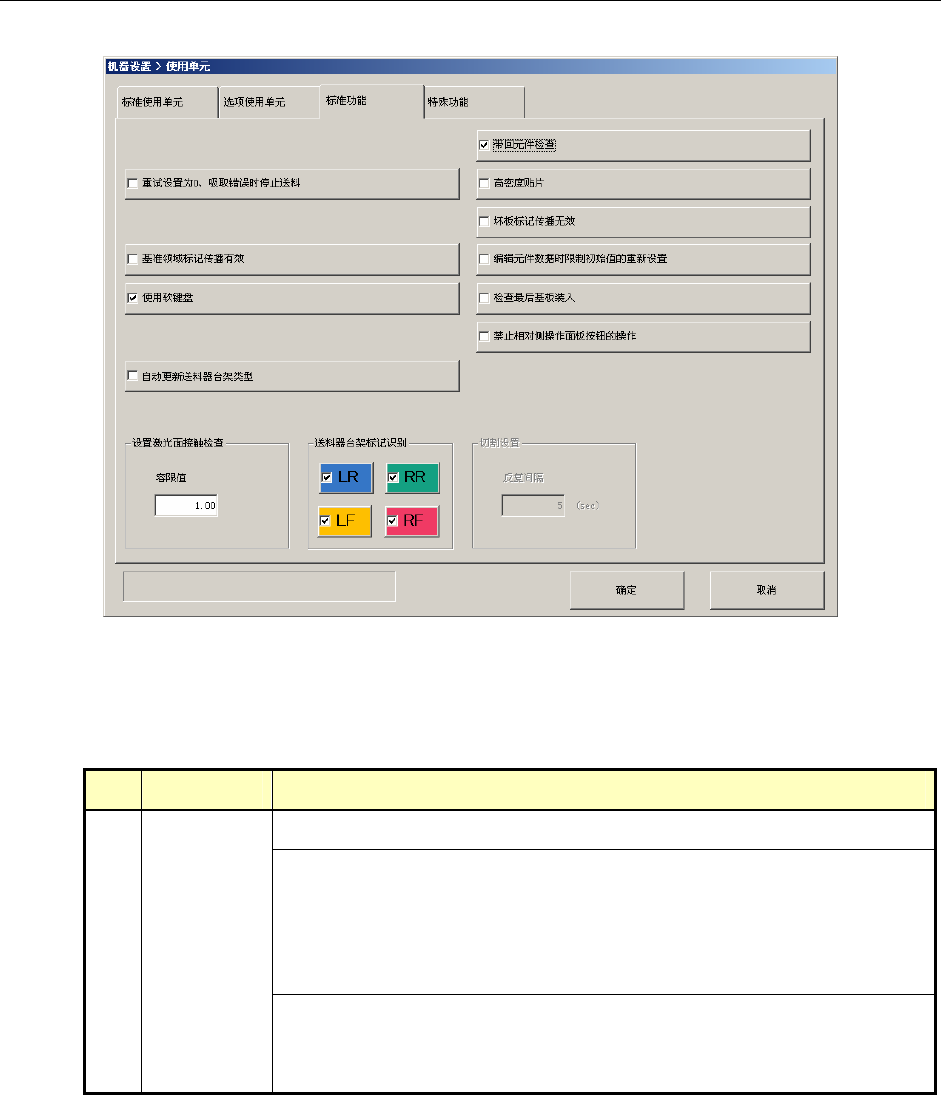

图 7-4-8-3-1 使用单元（标准功能）的设置画面
(1) 设置项目
表 7-4-8-3-1 设置项目
No. 项目 设置内容
指定各功能的使用／不使用
激光面接触检查时的检查容限值
对增加到利用激光实际测量的元件最大旋转半径上的容限值(默认
=1.00 mm)进行设置。
对增加后的容限值长度进行检查。
1 使用单元
(标准功能)
切割设置 反复间隔
设置从切割机开闭动作完成到下一个切割机开闭动作开始之间的间隔。
不包括切割机开闭动作时间（开动作：0.6 秒，闭动作：1.3 秒）。
(2) 设置方法
1)通过勾选指定要使用的装置单元。显示勾选标记的项目为要被使用的装置，没有勾选标记的
项目为不使用的装置。
2)激光面接触检查的容限值可通过键盘直接输入。
3)切割设置的反复间隔直接从键盘輸入。
但不使用切割机时不能设置。
7-34
