第2部 基本编 第7章 机器设置 图 7-4-10-2 支撑台设置画面 (1)设置项目 表 7-4-10-2 设置项目 No. 项目 设置内容 1 基板下降限制 设置支撑台的基板下降限制值。 (单位为 mm) 2 推进量 设置支撑台的推进补偿量。 该设置值为支撑销将基板向上推挤的值。 3 支撑台 支撑台加速度 设置支撑台的加速度。 7-43
第2部 基本编 第7章 机器设置
(1)设置项目
表 7-4-10-1 设置项目
No. 项目 设置内容
1
选择延迟单位
基板传送的基板传送传感器延迟中设置的值的单位，可
从时间(ms:1/1000 秒)和长度(mm，inch)中选择。
基板传送的缺口、穿孔基板的基板传送传感器的延迟时
间或长度，可从标准或选项中选择。
选择"标准"后，下侧的“标准”的传感器延迟时间为有
效设置。选择“选项”后，“选项”中的各传感器设置
的延迟时间为有效设置。
缺口长度在 30 mm 时，其对应的时间约为 60 ms。
标准 所有的传感器都设置为相同的值。
2
设置传感器延迟时间
选项
对不同传感器的延迟时间进行设置。
3
准备进入信号
延迟时间
在向下一个工序传送基板动作中的 OUT 传感器检测为 ON
时，在经过 SETUP 中设置的 ReadyIn 信号延迟时间后，
对 ReadyIn 信号的状态进行检查。
当 ReadyIn 信号处于 ON 的状态时，开始向下一个工序传
出基板。ReadyIn 信号延迟时间的设置范围为 0～300 秒。
4
再固定时忽略停止
传感器（单位：ms）
对再固定时 STOP 传感器进入 OFF 状态的时机进行设置。
5
传送马达速度
设置传送动作中从 IN 传感器到 OUT 传感器的传送速度。
下一个工序的传出速度，设为从 OUT 传感器到下一个工
序为止的传送速度。
6
WAIT/JOINT 传感器
缺口基板对应功能
设置在 WAIT/JOINT 传感器停止时，缺口是否在 WAIT 传
感器上。
7
基板传送
入口（加工中基板降
低功能）
设置基板是否搬进机器内的贴片站点以外的缓冲器上。
(此功能，只在生产时有效。)
7-42
第2部 基本编 第7章 机器设置

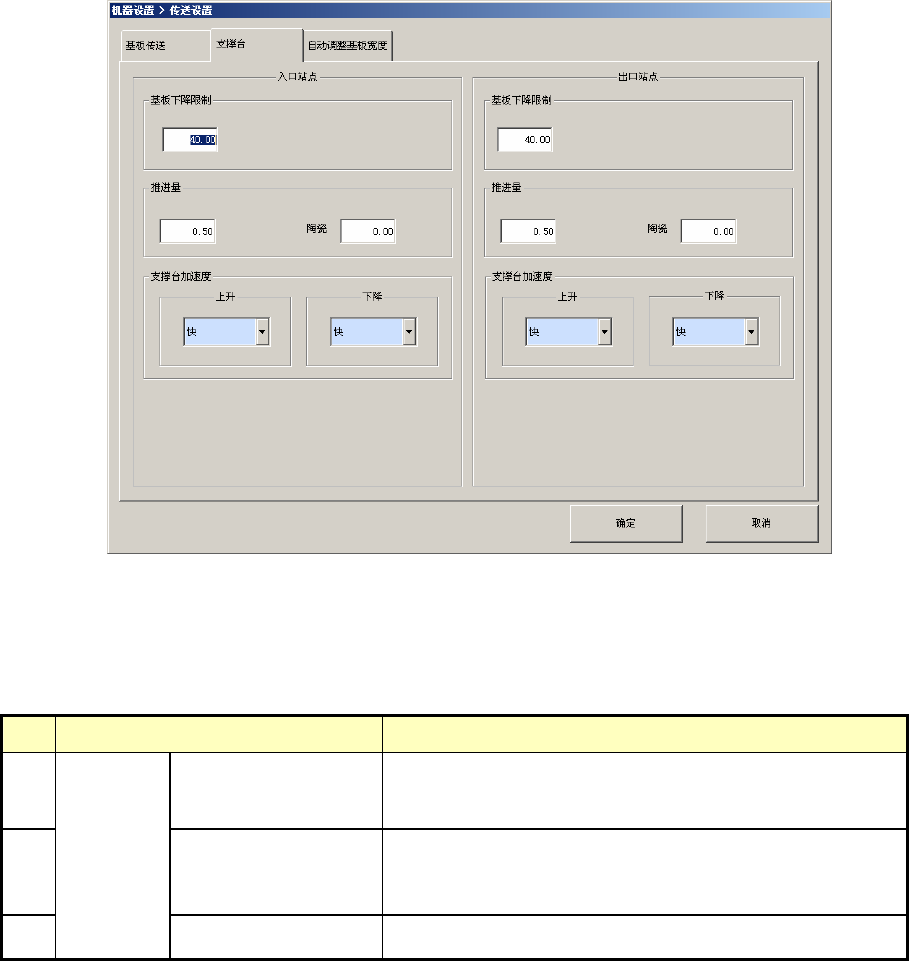

图 7-4-10-2 支撑台设置画面
(1)设置项目
表 7-4-10-2 设置项目
No. 项目 设置内容
1
基板下降限制
设置支撑台的基板下降限制值。
(单位为 mm)
2
推进量
设置支撑台的推进补偿量。
该设置值为支撑销将基板向上推挤的值。
3
支撑台
支撑台加速度 设置支撑台的加速度。
7-43
第2部 基本编 第7章 机器设置

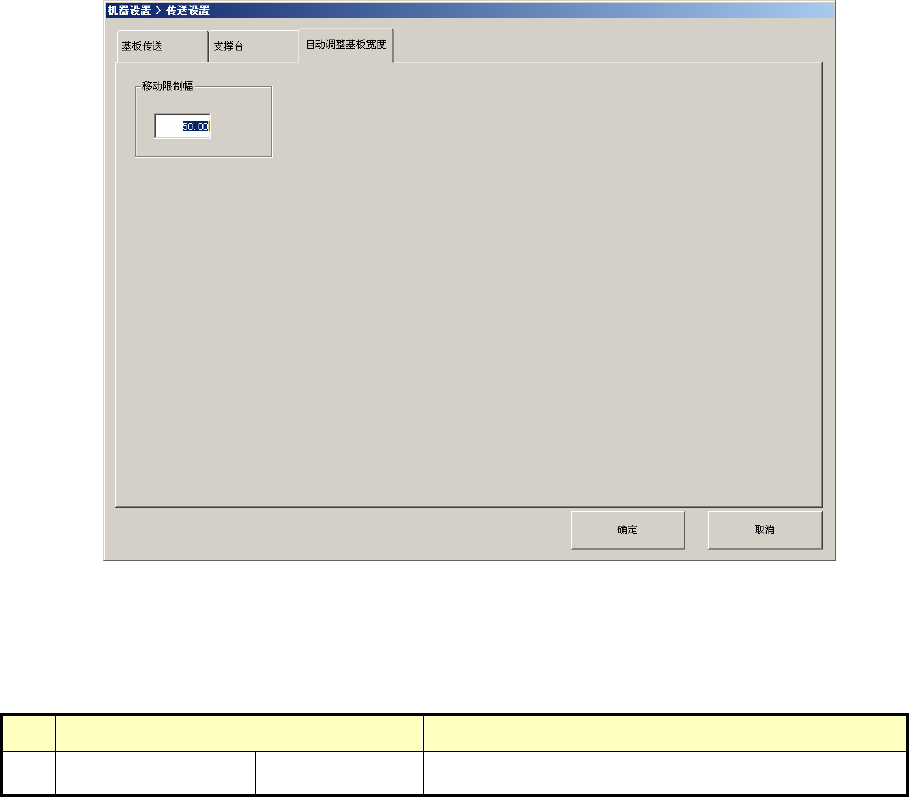

图 7-4-10-3 自动调整基板宽度设置画面
(1)设置项目
表 7-4-10-3 设置项目
No. 项目 设置内容
1
自动调整基板宽度
移动限制幅 设置自动调整基板宽度时能够移动的最小宽度。
7-44
