第 2 部 功能详细编 第 8 章 手动控制 8-30 (2) 供料器种类 在组合框中选择。控制项目中的“卷带送料动作”没有被选中时，无法选择组合框。 1)带宽 图 8-5-1-3 带宽 2)输送间隔 图 8-5-1-4 输送间隔 (8mm) (散装供料器)
第 2 部 功能详细编 第 8 章 手动控制
8-29
(1) 控制项目
可通过单选按钮选择控制项目。
FPI 控制供料器位置指示器，不能选择 MS 参数的“选项单元”中未勾选（未安装）的单元。
对机器设置的“使用单元”中的设置不会产生影响。（不使用的单元也可以选择）
选中“卷带送料动作”或“FPI 控制(个别)”时，请在“号”内输入送料针的号码。

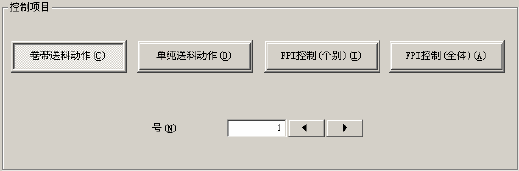

图 8-5-1-2 控制项目(有 FPI)
1)卷带送料动作
执行卷带送料动作。如送料针控制画面所示，画面上显示“执行”按钮。
2)单纯送料动作
“选择设备”指定的供料器台架的所有送料针，按一定周期连续顶推送料。
画面显示“执行”／“停止”按钮。
3)FPI 控制(个别)
供料器位置指示器 ON／OFF／闪烁。
画面显示“ON”、“OFF”、“ON/OFF”、“闪烁”按钮。
4)FPI 控制(全体)
与 “选择设备”指定的供料器台架的送料针对应的供料器位置指示器 ON、OFF、闪烁。
画面显示“ON”、“OFF”、“ON/OFF”、“闪烁”按钮。
第 2 部 功能详细编 第 8 章 手动控制
8-30
(2) 供料器种类
在组合框中选择。控制项目中的“卷带送料动作”没有被选中时，无法选择组合框。

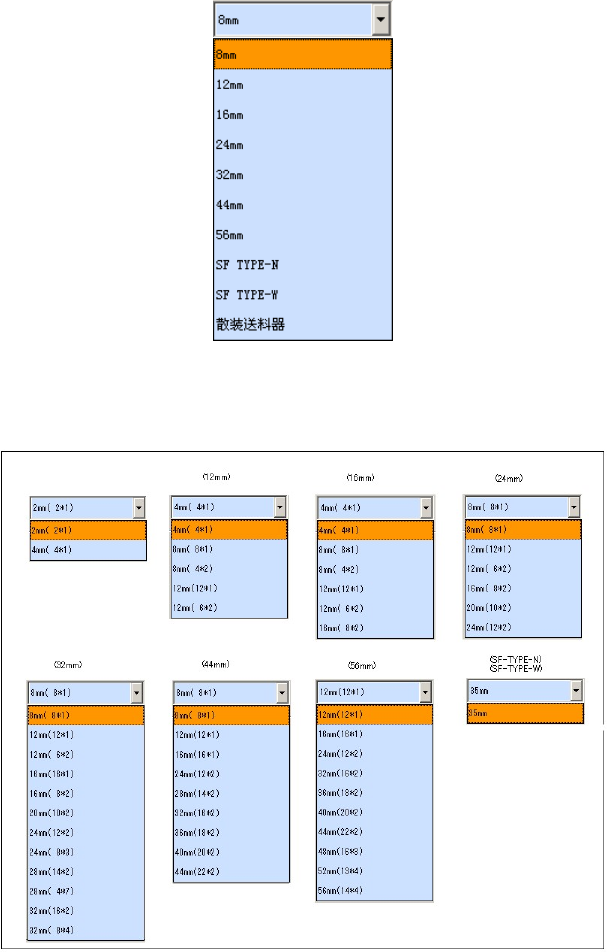

1)带宽
图 8-5-1-3 带宽
2)输送间隔
图 8-5-1-4 输送间隔
(8mm)
(散装供料器)
第 2 部 功能详细编 第 8 章 手动控制
8-31
8-5-2 电动供料器控制
如选择下拉式菜单的“供应装置（E）”－“电动供料器控制（E.）”或选择命令按钮的“电动供料
器控制”，会显示电动供料器控制的画面。

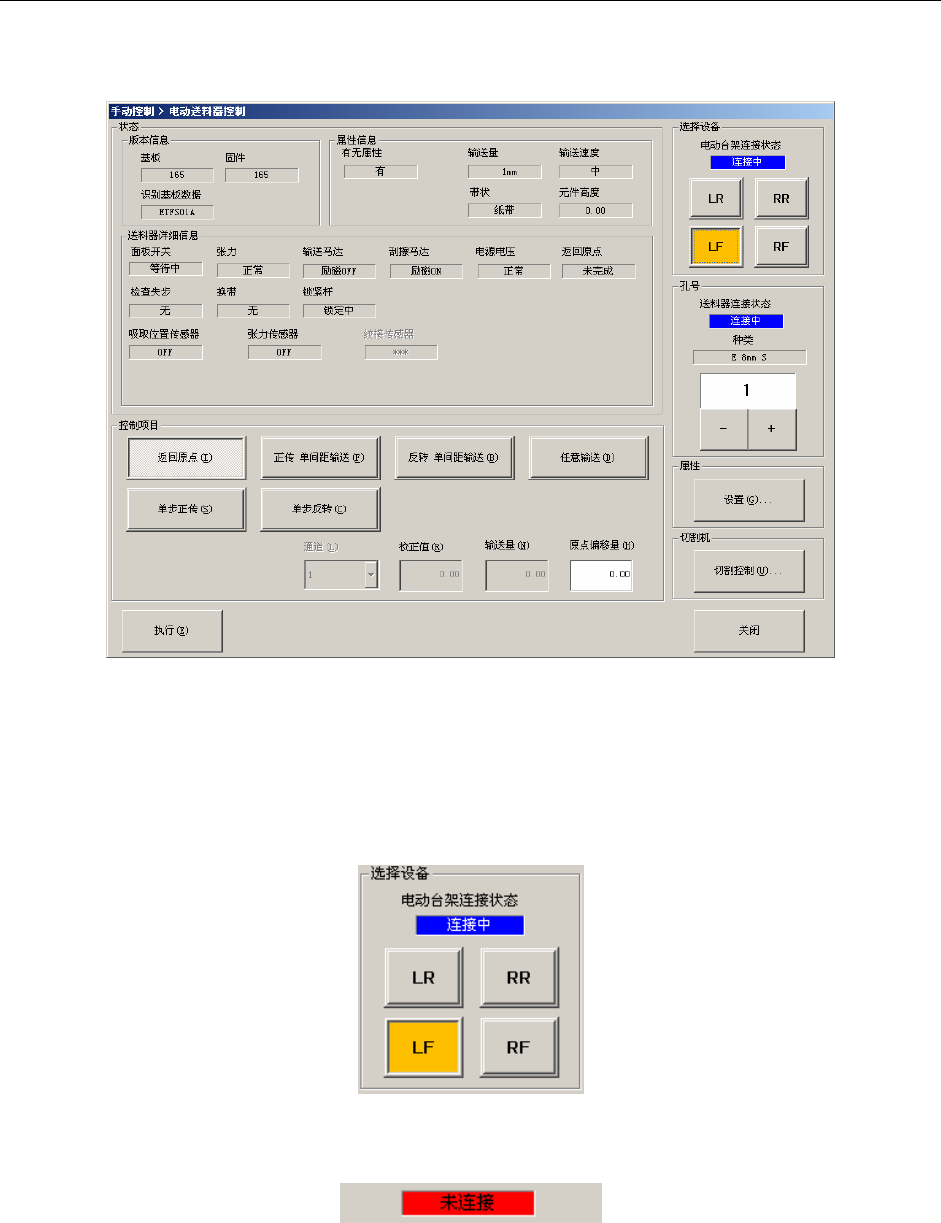

图 8-5-2-1 电动供料器控制画面
(1) 选择设备
利用“选择设备”按钮可以切换控制台架。但当“电动台架连接状态”为“未连接”时，不
能进行“执行”、“设置”、“切割控制”操作。
图 8-5-2-2 选择设备
图 8-5-2-3 未连接显示
