第 2 部 功能详细编 第 8 章 手动控制 8-45 8-6-6-3 传感器信息：传感器信息 点击“传感器信息”按钮后，画面的显示内容和处理内容如下。 图 8-6-6-3-1 传感器信息画面 (1) 状态 用 ON、OFF 显示原点传感器和界限传感器的状态。 (2) 温度信息 按下[温度信息]按钮后，会显示温度信息画面。
第 2 部 功能详细编 第 8 章 手动控制
8-44
8-6-6-2 警报信息：轴警报
点击“轴警报”按钮后，画面的显示内容和处理内容如下。

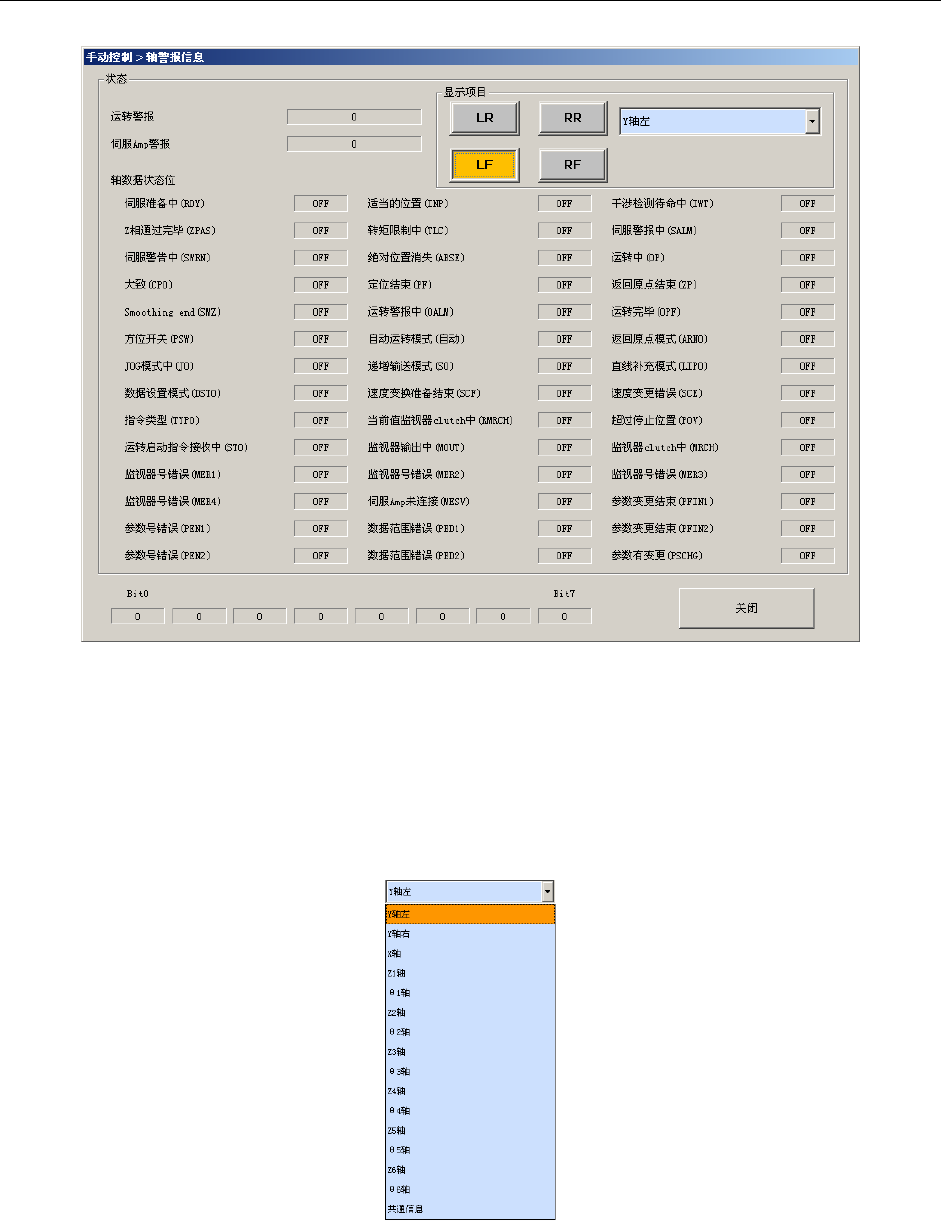

图 8-6-6-2-1 轴警报画面
(1) 状态
显示警报、及各种状态位的 ON／OFF 状态。
(2) 选择设备
用单选按钮选择显示的设备。
图 8-6-6-2-2 设备
第 2 部 功能详细编 第 8 章 手动控制
8-45
8-6-6-3 传感器信息：传感器信息
点击“传感器信息”按钮后，画面的显示内容和处理内容如下。

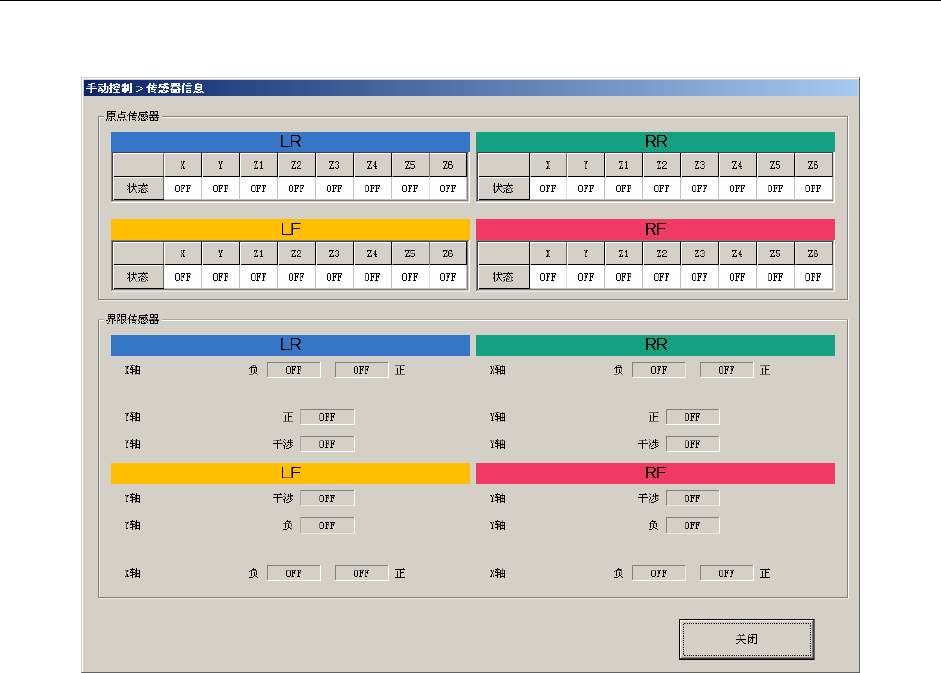

图 8-6-6-3-1 传感器信息画面
(1) 状态
用 ON、OFF 显示原点传感器和界限传感器的状态。
(2) 温度信息
按下[温度信息]按钮后，会显示温度信息画面。
第 2 部 功能详细编 第 8 章 手动控制
8-46
8-6-6-3-1 传感器信息：温度信息
关于按[温度信息]按钮时的显示及处理内容，说明如下。

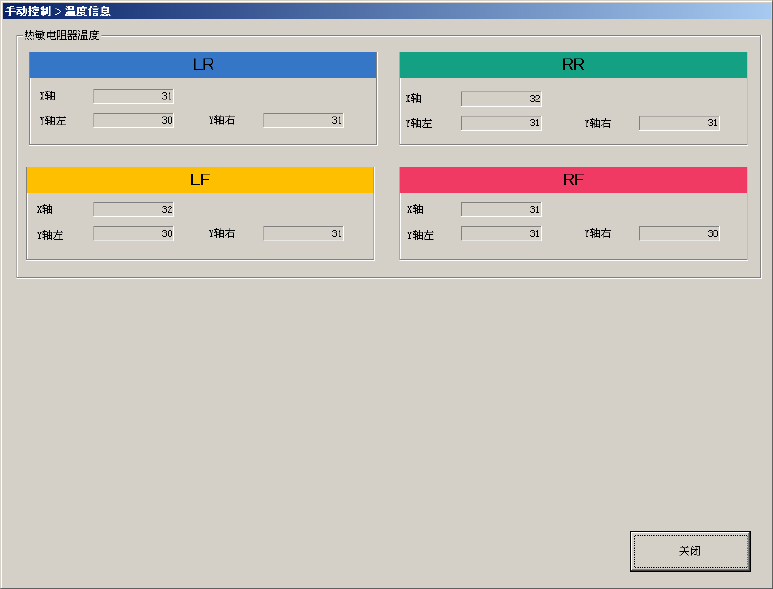

图 8-6-6-3-2 温度信息画面
(1) 状态
显示各轴的温度状态。
