第2部 功能详细编 第11章 机器自动诊断功能
11-1
第11章 机器自动诊断功能
11-1 概要
从主画面的下拉菜单选择[维护]-[机器自动诊断]后，可以启动机器自动诊断画面。
从功能栏也可打开任意的单独诊断画面。
通过下列功能对贴片机进行诊断。
(1)
・・・
基板的故障诊断 通过检查确认基板的连接状态，检测出连接不良或未实际安装。

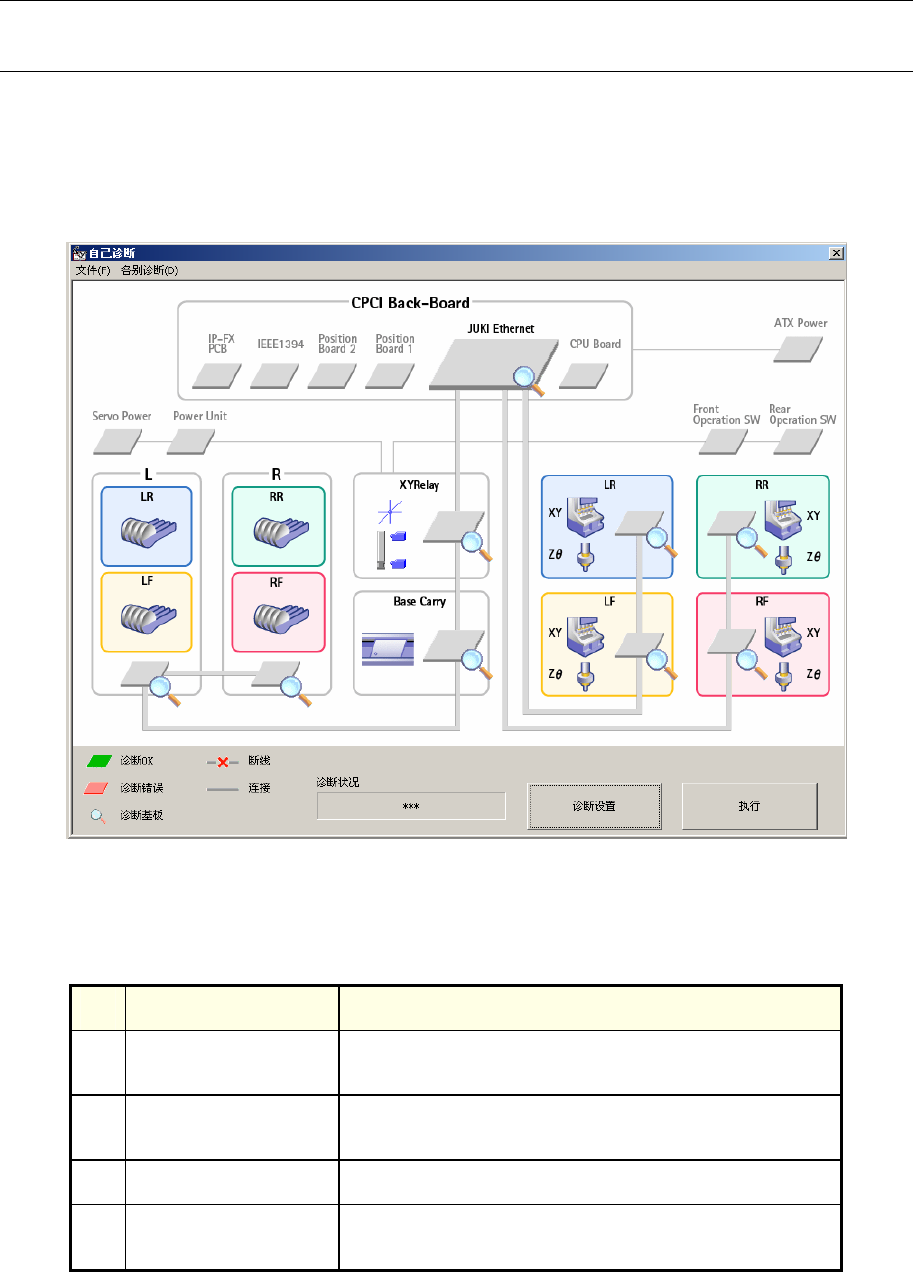

图11-1-1 初始画面(基板的故障诊断画面)
(2)
・・・
单独功能的诊断 自动化执行确认动作，做为诊断的辅助功能。
表11-1-1 单独功能的诊断
No. 单独诊断 内容
1
共通标记脏污检查
检查共通标记上是否放置夹具或元件遮盖了标记，防
止返回原点时坐标出现误差。
2
过滤器弄脏检查
按指定次数开关贴片头真空，诊断是否有喷射器的凝
固造成不良。
3
激光弄脏检查 执行激光传感器的边缘检查，判定结果。
4
ATC 滑板开闭检查
检查确认 ATC 滑板的开闭时间，作为诊断更换吸嘴不
良等的依据。
第2部 功能详细编 第11章 机器自动诊断功能
11-2
11-2 基板的故障诊断
在设备构成概略图（图 11-1-1）上显示上次各基板的诊断结果。
・ 正常的基板以绿色显示，有问题的基板以红色显示，未诊断的基板以灰色显示。
・ 诊断对象基板带有放大镜标记，诊断中[诊断状况]栏内输出对应基板的诊断状况。
用[诊断设定]按钮选择诊断对象基板，按[执行]按钮开始诊断。
11-2-1 诊断设定
按下[诊断设定]按钮，会显示进行诊断基板的选择画面。

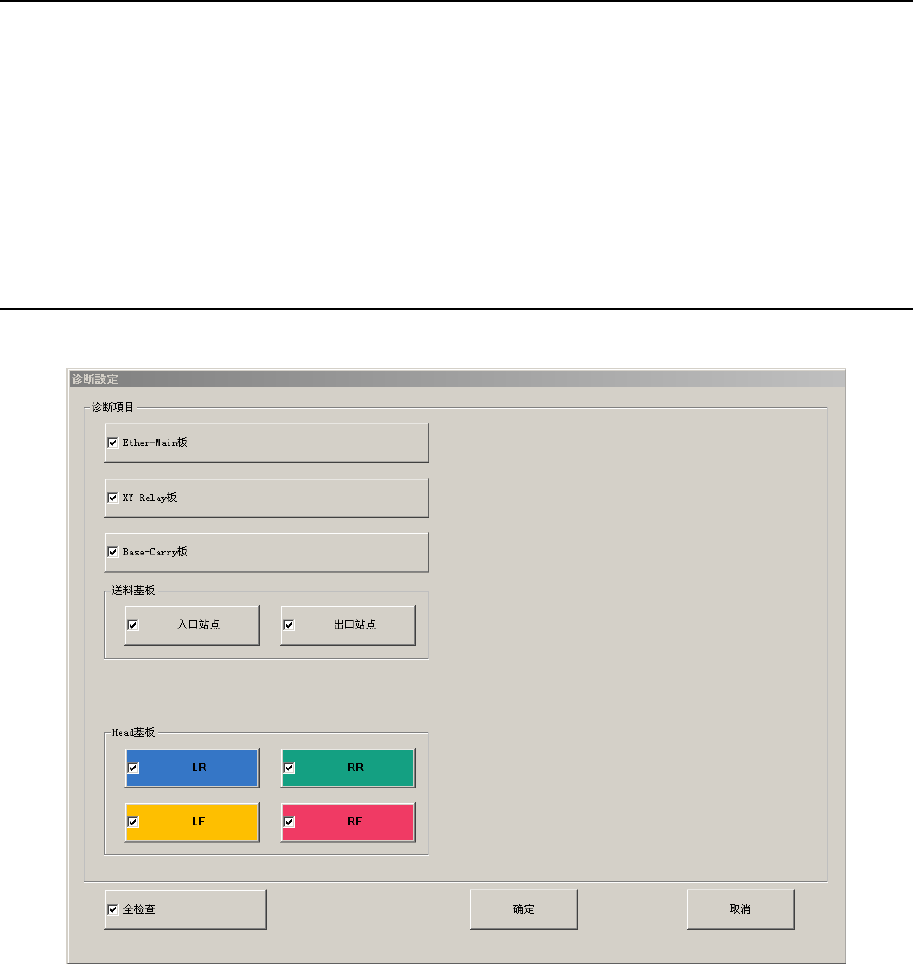

图11-2-1-1 诊断设定画面
第2部 功能详细编 第11章 机器自动诊断功能
11-3
11-3 个别诊断
11-3-1 共通标记弄脏检查
从下拉菜单的[单独诊断]选择[共通标记弄脏检查]或用命令按钮选择[共通标记弄脏检查]
后，会打开通用标记弄脏检查画面。
指定供料器台架，按下“执行检查”，执行共通标记弄脏检查。
检查结果分别显示于[识别结果]。

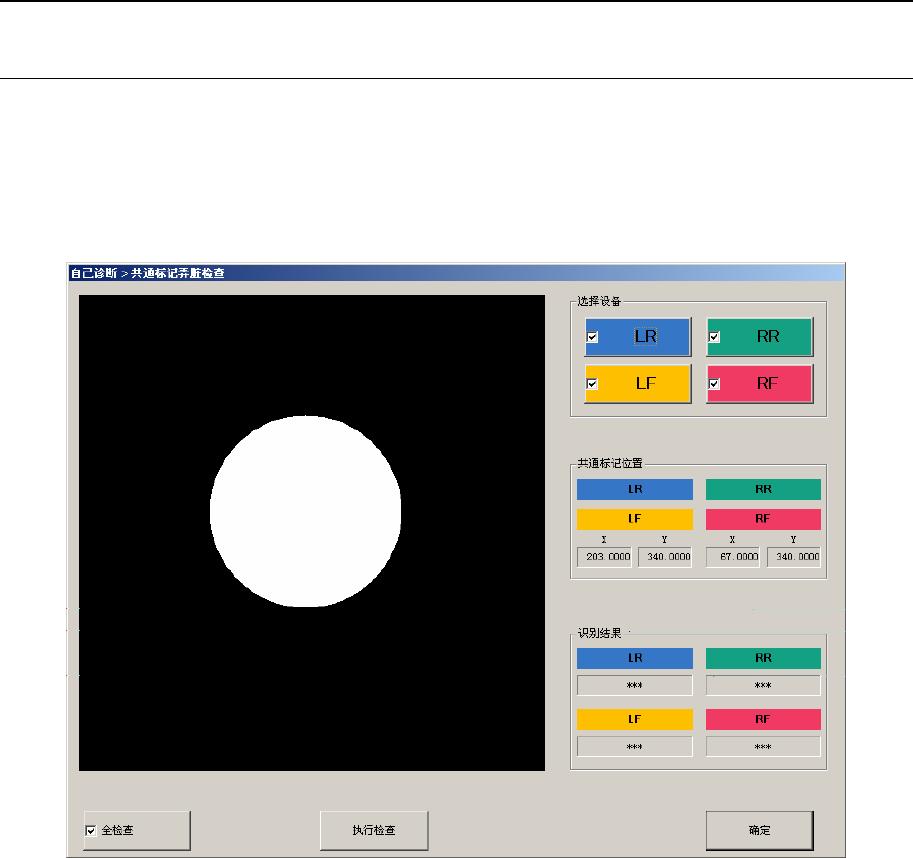

图11-3-1-1 共通标记弄脏检查画面
(1)诊断结果
每个供料器台架的[识别结果]显示如下。
OK
・・・
共通标记识别成功。
识别错误
・・・
在共通标记识别时发生了错误。
弄脏错误
・・・
共通标记有弄脏现象。
