FX-3_InstructionManual_Rev06_C - 第859页
第2部 功能详细编 第11章 机器自动诊断功能 11-5 11-3-2 过滤器弄脏检查 从下拉菜单的[单独诊断]选择 [过滤器弄脏检查]，或用命令按钮选择 [过滤器弄脏检查] 后，会出现过滤器弄脏检查画面。 指定供料器台架或贴片头，按下[执行检查]，执行过滤器弄脏检查。 检查结果显示于各供料器台架表上 [判定]里。 图11-3-2-1 过滤器弄脏检查画面
第2部 功能详细编 第11章 机器自动诊断功能
11-4
(2)出错时的处理方法
发生了共通标记识别错误时，将输出以下信息。

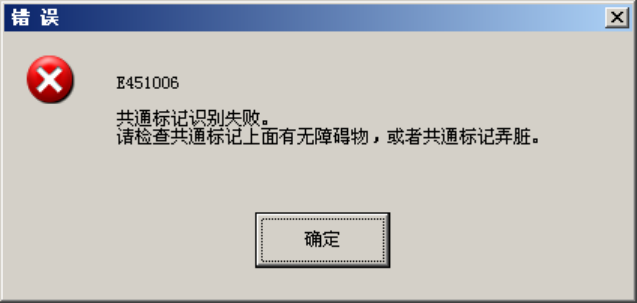

图11-3-1-2 共通标记识别检测错误信息
对检测到共通标记识别错误的站点，请检查一下其共通标记上是否有障碍物，共通标记是
否被污染。
第2部 功能详细编 第11章 机器自动诊断功能
11-5
11-3-2 过滤器弄脏检查
从下拉菜单的[单独诊断]选择[过滤器弄脏检查]，或用命令按钮选择[过滤器弄脏检查]
后，会出现过滤器弄脏检查画面。
指定供料器台架或贴片头，按下[执行检查]，执行过滤器弄脏检查。
检查结果显示于各供料器台架表上 [判定]里。

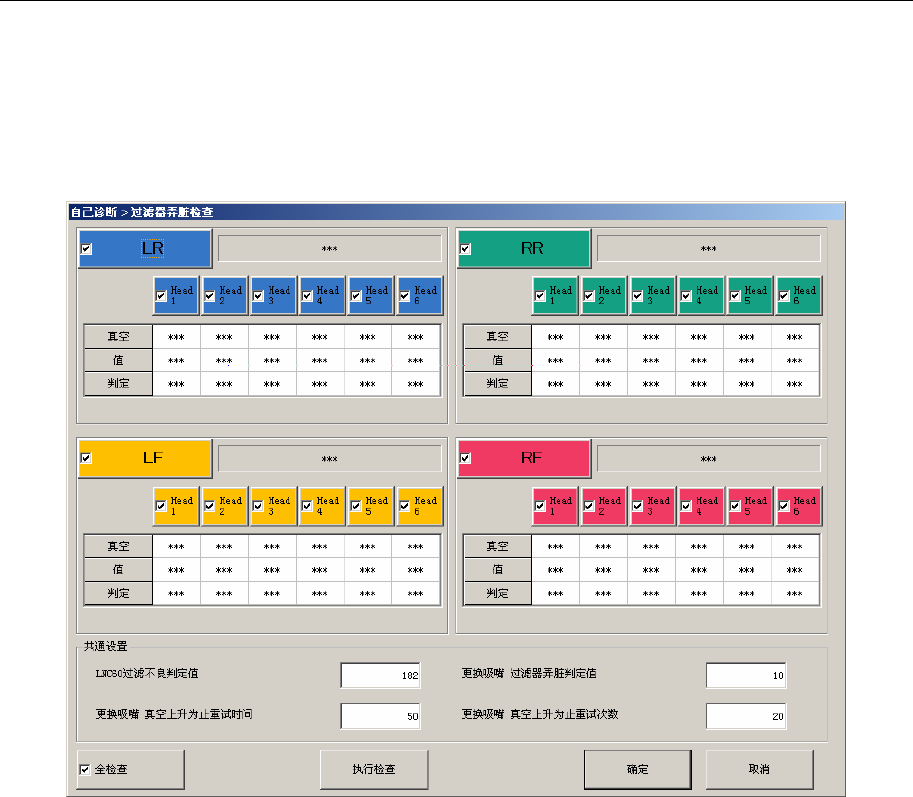

图11-3-2-1 过滤器弄脏检查画面
第2部 功能详细编 第11章 机器自动诊断功能
11-6
(1)过滤器弄脏结果
各供料器台架表的内容如下。
表11-3-2-1 过滤弄脏结果
项目 内容
真空 真空的 ON/OFF。
值 无吸嘴真空值。
判定
显示过滤器弄脏检查的判定结果
正常结束时显示 OK。检查出有过滤器弄脏时，显示错误。
(2)共通设置
表11-3-2-2 共通设置
设置值 内容
LNC60 过滤不良判断值 LNC60 的过滤器不良判断值
更换吸嘴 过滤器弄脏判定值 更换吸嘴时的、判定过滤器不良的阈值
更换吸嘴 真空上升为止重试时间 更换吸嘴时的、到真空上升结束为止的延迟时间
更换吸嘴 真空上升为止重试次数 更换吸嘴时的、到真空上升结束为止的重试次数
(3)出错时的处理方法
发生了过滤器污染错误时，将输出如下信息。
图11-3-2-2 过滤器污染检测错误信息
对检测到过滤器污染的 Head，请检查一下是否有东西堵塞，压缩空气是否正确遍布。
