第2部 功能详细编 第12章 选项元件
12-12
<电动供料器用>

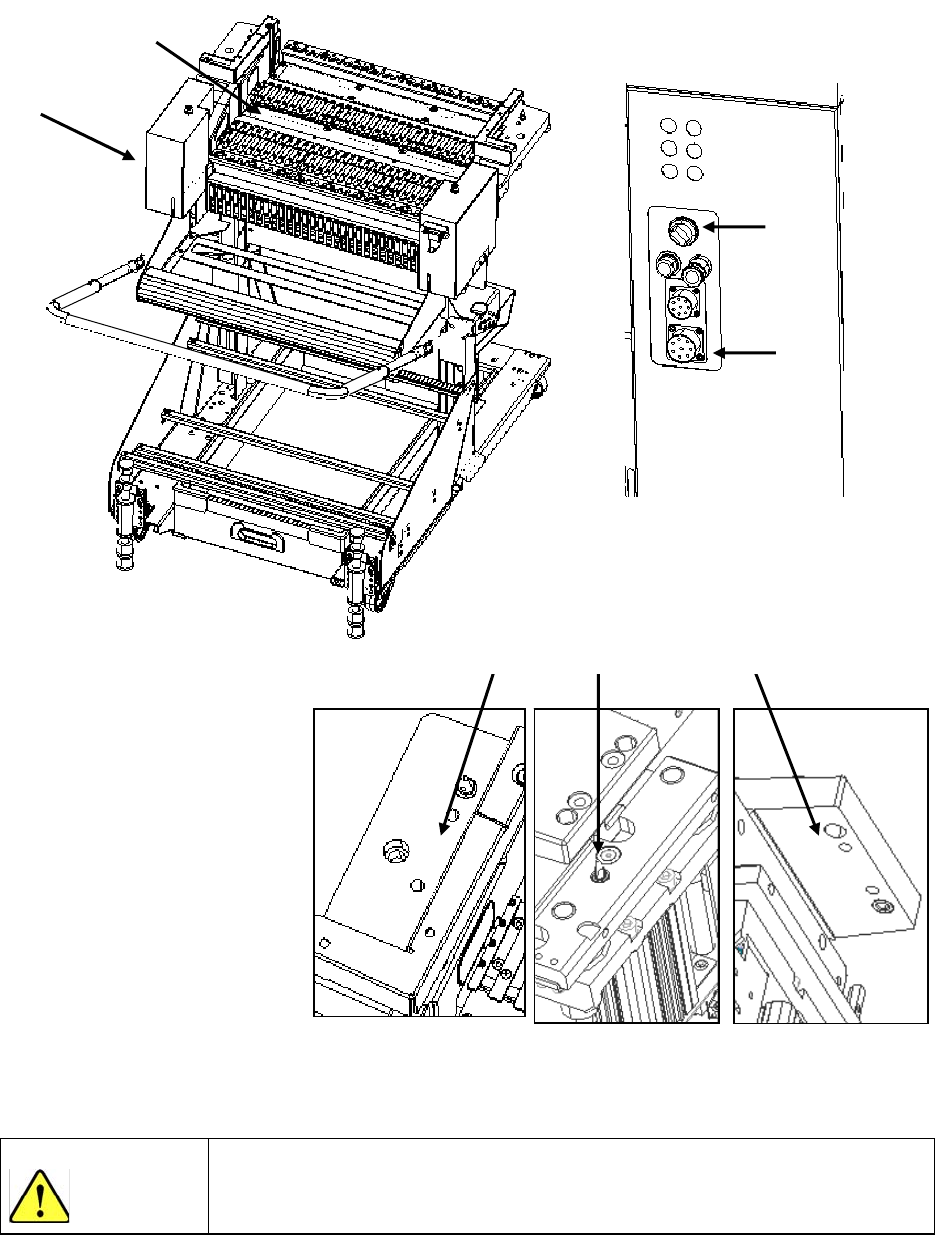

①电动用供料器台车主体
②E 供料器台架
③供料器台架开关
④E 供料器插口
⑤E 供料器台架 L,R
⑥供料器台架升降器
⑦供料器台架支架
注意
请确认“E 供料器台架 L,R⑤”、“供料器升降器⑥”、“供料器台架支架⑦”后
面与机械主机之间的接触部没有元件或其他物品。否则供料器台架上升时会发
生碰撞，不仅会损坏置放物品、机械、连接器等，而且可能因短路造成火灾。
①
②
④
③
⑤ ⑥ ⑦
第2部 功能详细编 第12章 选项元件
12-13
(1) 安装步骤
1) 在“E 供料器台架②”上安装各供料器。
2) 确认“供料器台架开关③”为关闭状态。
3) 把“电动用供料器台车主体①”推入贴片机主机内，直到顶住的位置。
4) 把“电动用供料器台车主体①”一侧的插口插入“E 供料器台架插口④”，向右旋转，直到
固定，安装妥当。
打开“供料器台架开关③”，则“E 供料器台架②”会上升，安装在贴片机主机上。
把“电动用供料器台车①”推入贴片机主机之前，请查看“E 供料器台架插口④”在
“电动用供料器台车①”的左右位置，变更电缆配置。
E 供料器台架插口在左侧时
E 供料器台架插口在右侧时
在供料器台前后（2 站点）中有一侧下降状态运行机器时，ＸＹ轴的运行会与安全盖打开的
状态相同，低速运行。
在贴片机多台连接的情况下，生产线上共同使用相同机种间的批量更换台车时，
请在传送高度 900±20mm 的公差范围内遵照以下条件使用。
最前面的传入侧
・
传送高度与最末尾的传出
侧
・
传送高度之差
批量更换台车的使用
35mm 以内 相同机种的贴片机之间可共同使用
超过 35mm 时 即使是相同机种的贴片机之间也不可共同使
用。请分别使用。
注意:
传送带
3mm 以下
把“电动用供料器台车①”推入贴片机主机前，请确认
传送带的突出量，为从 ETF 带子排出口起 3mm 以下。
如果超过 3mm，请以 ETF 边缘切下。
注意:
注意:
注意
:
第2部 功能详细编 第12章 选项元件
12-14
(2) 拆卸步骤
1) 关闭“供料器台架开关⑨”后“E 供料器台架②”会下降。
2) 从“E 供料器台架连接器④”拆下连接器，把“
电动用供料器台车主体①”拔出。
·E 供料器台架上升时，请不要进行 E 供料器台架连接器的插、拔。
·为防止伤害人身和装置，供料器台的安装，请等到主机完全停止后再进行。
· 操作供料器台架开关时，要目检确认供料器台架开关，注意不要与其他开
关类，特别是电源总开关搞错，然后再进行操作。另外，操作供料器台架
开关时，请勿将手伸入装置内部，也不要将脸和头靠近装置。
·当在电动用供料器台车上，把供料器台安装到机器主机后，在各种供料器
吸取位置示教时，或在基本生产运行时，请不要将手放在供料器台上，也
不要对其施加负荷。
注意
