12-8 HOD：手持操作盘
12-8-1 概要
HOD是“Handlheld Operating Device”的简称，主要用于示教时直接操作各轴。
通过本装置无需触摸贴片机主机的液晶屏即可进行示教等操作。
12-8-1-1 装置

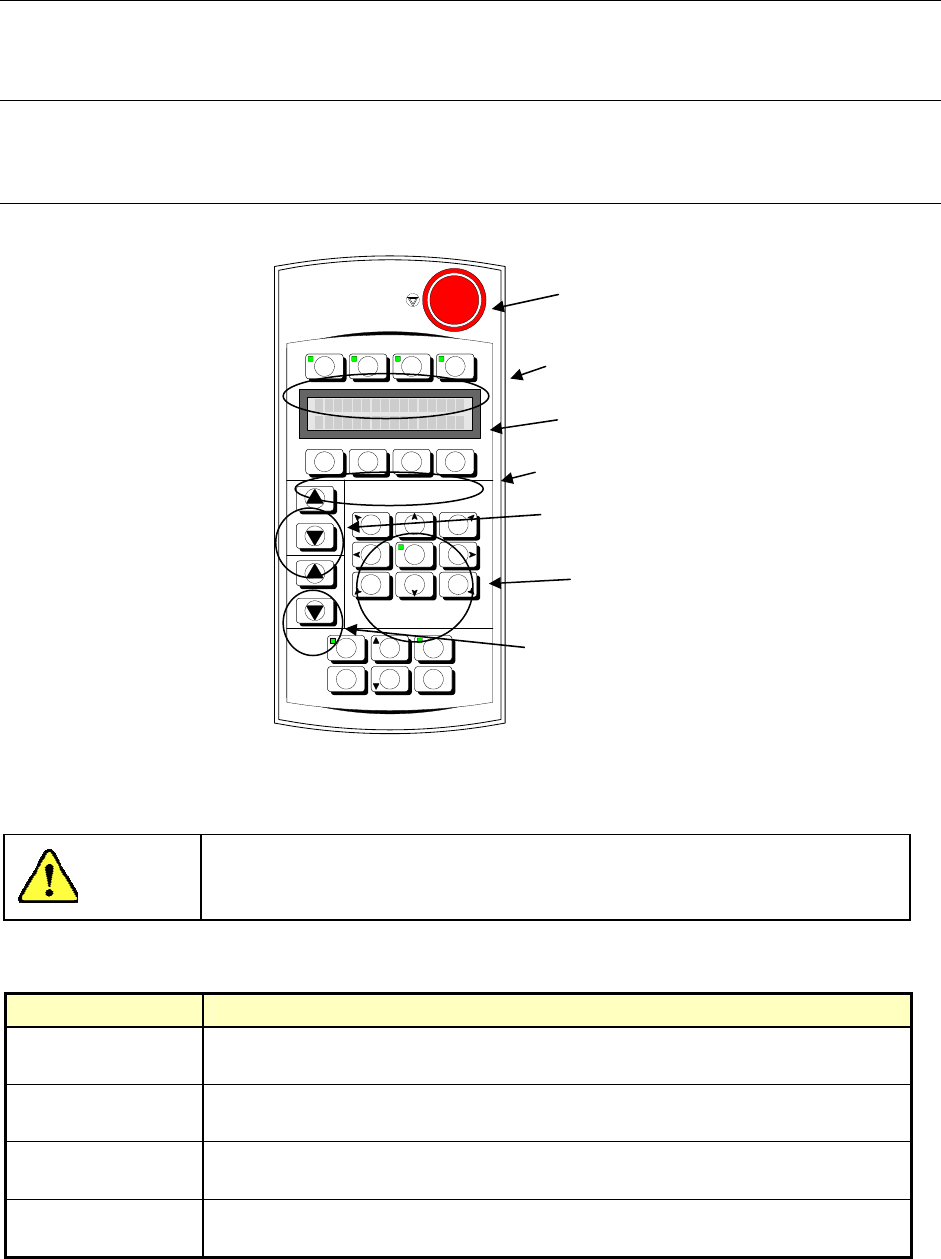

图 12-8-1-1-1 HOD：手持操作盘外观图
注意
为了避免人身伤害，在进行 HOD 操作过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
表 12-8-1-1-1 HOD 键一览表
键名 功 能
HMS
·通过高度传感器来获得吸取高度。
(如选中,LED 将点亮。)
HEAD
·用 Head 进行示教时使用。
(如选中,LED 将点亮。)
CAMERA
·用 OCC 进行示教时使用。
(如选中,LED 将点亮。)
VACUUM
·示教真空压力时使用。
(如选中,LED 将点亮。)
(接下页)
-X+Y +Z+Y +X+Y
-
θ
-X +
θ
+X
-X-Y -Z-Y +X-Y
FAST
DEV.NAME
No.
J U K I
F1 F2 F3 F4
NEXT
PREVIOUS PAUSEWINDOW
CANCEL ENTER
HMS CAMERA
VACUUM
ON/OFF
HEAD
紧急停止
LCD（液晶屏）
装置选择键
移动键
功能键
Ｎｏ．键
装置名称键
第2部 功能详细编 第12章 选项元件
12-35
键名 功 能
F1
F2
F3
F4
·选择其他移动位置，或指定示教点数等。
No
·选择轴时，上下按钮，选择所需要的轴号。
选择液晶屏上显示的轴号。
DEV．NAME
·选择装置时, 上下按钮，选择所需要的装置编号。
指定显示于液晶屏上的装置编号。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
+Z+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于按箭头方向移动光标。
-θ-X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择θ轴时> 用于向任意角度移动θ轴。
FAST 用于高速移动轴时。 (如选中,LED 将被点亮。)
+θ+X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择θ轴时> 用于向任意角度移动θ轴。
-X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
-Z-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
+X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
WINDOW ·用于将显示在监视器上的光标从十字状态切换到视窗状态。
PREVIOUS ·用于移动至上一个数据。
PAUSE ·用于暂停贴片跟踪。
CANCEL ·用于取消示教时输入的数据。
NEXT ·用于移动至下一个数据。
ENTER ·用于确定示教时输入的数据。
注意
HOD 单元背面贴有磁铁，如果使软盘等靠近，有可能造成数据丢失。
第2部 功能详细编 第12章 选项元件
12-36
12-8-1-2 连接
HOD 可在主机前、后各连接一台，如果前后都没有 HOD 连接，主机会进入紧急停止状态。
主机与 HOD 的通信是１对１，与主机操作面板的前／后切换开关设置连动，HOD 与主机的通信
也随之切换。
图 12-8-1-2-1 切换开关
注意
将 HOD 单元连接到主机上时，请在关闭主机电源的状态下进行。
