第2部 功能详细编 第1 2章 选项元件 12-36 12-8-1-2 连接 HOD 可在主机前、后各连接一台，如果前后都没有 HOD 连接，主机会进入紧急停止状态。 主机与 HOD 的通信是１对１， 与主机操作面板的前／后切换开关设置连动， HOD 与主机的通信 也随之切换。 图 12-8-1-2-1 切换开关 注意 将 H OD 单元连接到主机上时，请在 关闭主机电源的状态下进行。
第2部 功能详细编 第12章 选项元件
12-35

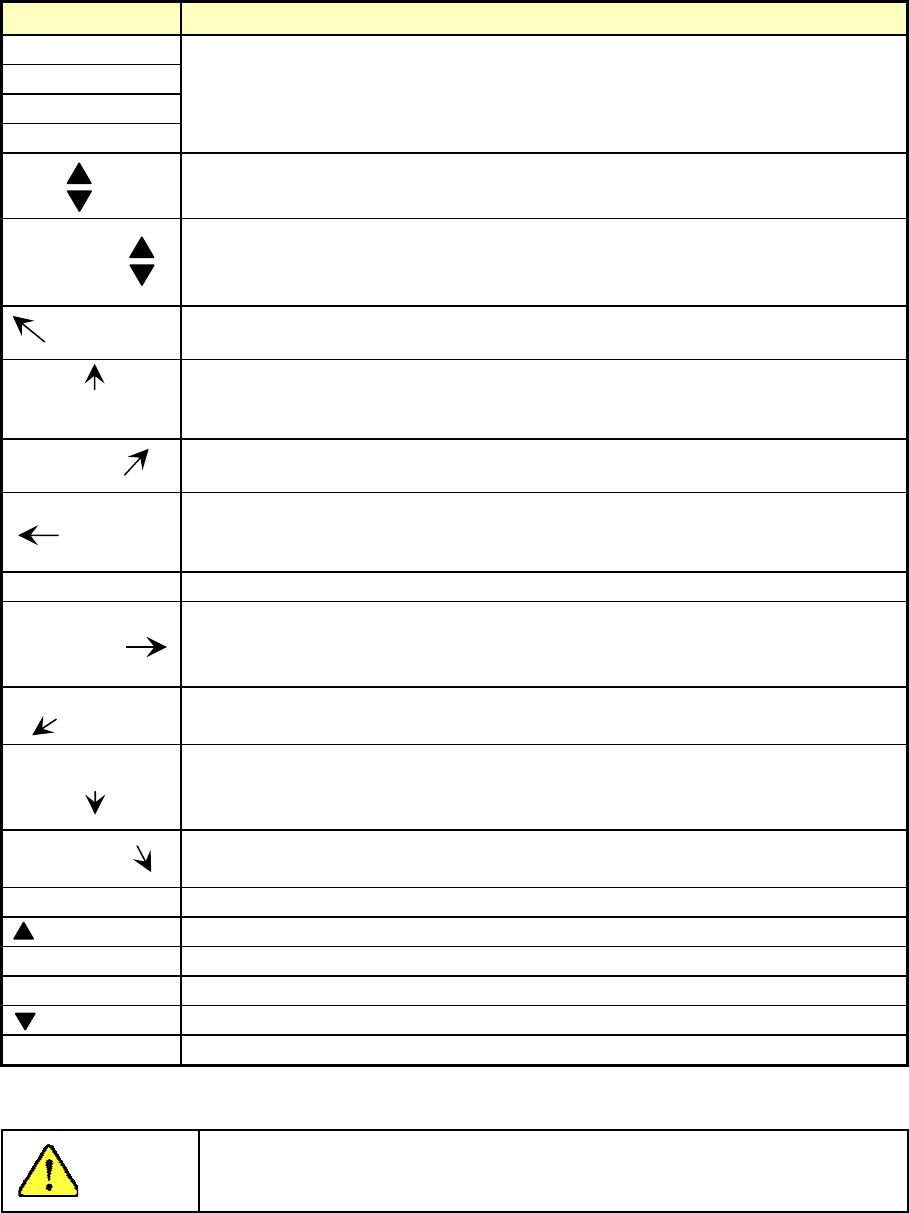

键名 功 能
F1
F2
F3
F4
·选择其他移动位置，或指定示教点数等。
No
·选择轴时，上下按钮，选择所需要的轴号。
选择液晶屏上显示的轴号。
DEV．NAME
·选择装置时, 上下按钮，选择所需要的装置编号。
指定显示于液晶屏上的装置编号。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
+Z+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于按箭头方向移动光标。
-θ-X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择θ轴时> 用于向任意角度移动θ轴。
FAST 用于高速移动轴时。 (如选中,LED 将被点亮。)
+θ+X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择θ轴时> 用于向任意角度移动θ轴。
-X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
-Z-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
+X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
WINDOW ·用于将显示在监视器上的光标从十字状态切换到视窗状态。
PREVIOUS ·用于移动至上一个数据。
PAUSE ·用于暂停贴片跟踪。
CANCEL ·用于取消示教时输入的数据。
NEXT ·用于移动至下一个数据。
ENTER ·用于确定示教时输入的数据。
注意
HOD 单元背面贴有磁铁，如果使软盘等靠近，有可能造成数据丢失。
第2部 功能详细编 第12章 选项元件
12-36
12-8-1-2 连接

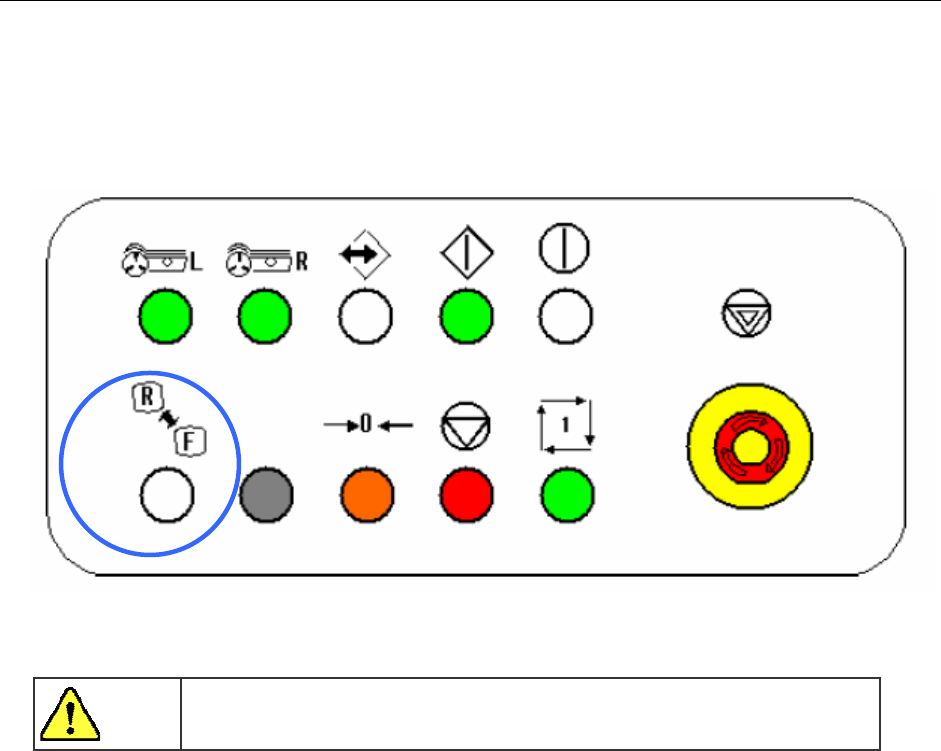

HOD 可在主机前、后各连接一台，如果前后都没有 HOD 连接，主机会进入紧急停止状态。
主机与 HOD 的通信是１对１，与主机操作面板的前／后切换开关设置连动，HOD 与主机的通信
也随之切换。
图 12-8-1-2-1 切换开关
注意
将 HOD 单元连接到主机上时，请在关闭主机电源的状态下进行。
第2部 功能详细编 第12章 选项元件
12-37
12-8-2 示教的操作方法
进行示教，有 2 种方法。
(1) 通过按功能栏的[示教]按钮，启动示教画面的方法
使用触摸屏进行示教操作。
(2) 通过按 HOD 的装置选择键(
HMS 、HEAD 、CAMERA)，启动示教画面的方法
使用 HOD 进行示教操作。
关于示教，以及(1)的从功能栏[示教]按钮进行示教，请参见「4-5-2 示教」。
这里对(2)的使用 HOD 示教的操作方法的相关内容进行说明。
12-8-2-1 HOD示教画面
使用 HOD 进行示教时，会启动如下画面。

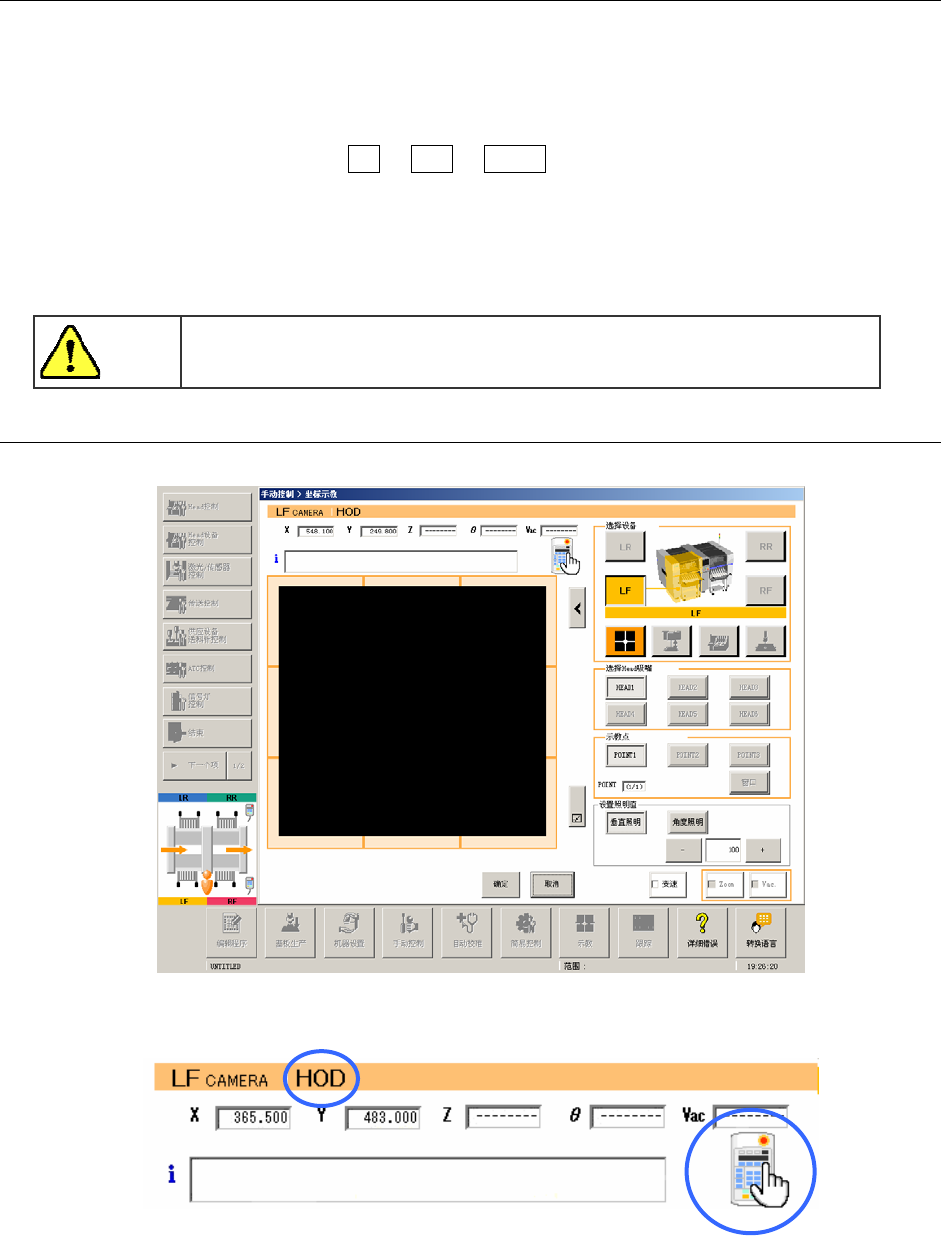

图 12-8-2-1-1 HOD 示教画面
画面上部为如下画面：
图 12-8-2-1-2 HOD 的示教显示
注意
为了避免人身伤害，在进行 HOD 操作过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
