第2部 功能详细编 第12章 选项元件
12-48
12-8-3-3 供料器设置画面

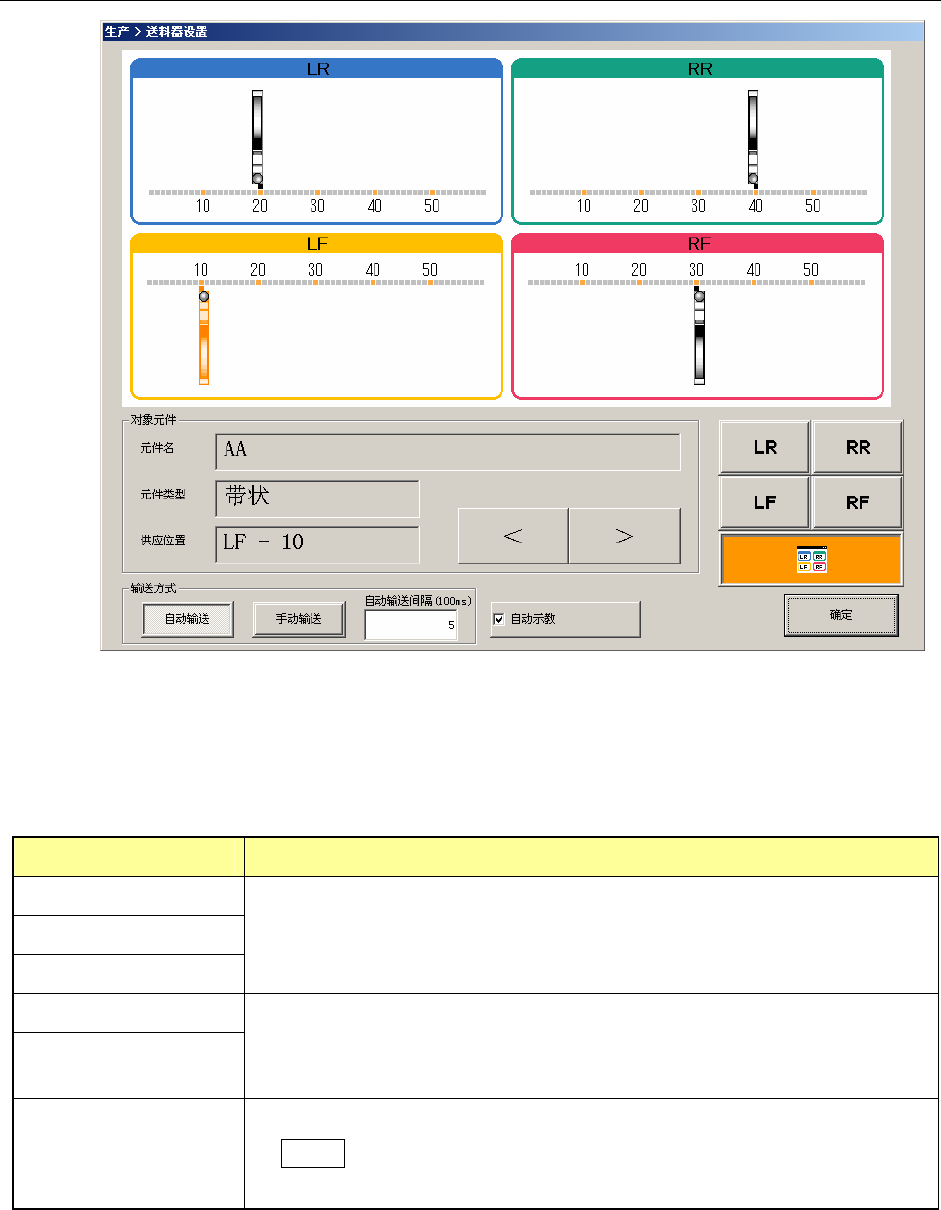

图 12-8-3-3-1 供料器设置画面
在[生产辅助]－[准备支援]－[供料器设置]里，可按下表所示用 HOD 进行操作。
表 12-8-3-3-1 供料器设置里可操作的 HOD 键
HOD 键 动 作
HMS
HEAD
CAMERA
用选择的装置启动示教画面。
▲ PREVIOUS
▼ NEXT
在供料器分布上对选择供料器的相邻供料器进行选择。
元件名、元件种别、供给装置也会被更新。
(等同于[<]、[>] 按钮。)
WINDOW
切换选择台架。
按 WINDOW 键，按 LF、LR、RF、RR、全台架(默认)的顺序进行切换。
(等同于按顺序按下[LF]、[LR]、[RF]、[RR]、[全台架] 按钮。)
有关供料器设置画面的详情，请参见「2-12-1-8 供料器设置」。
第2部 功能详细编 第12章 选项元件
12-49
12-8-3-4 测量、检查
在速度确认的条件设定画面、单独元件测量执行画面、或单独检查执行画面里，可按 HOD 的
ENTER 键执行检查、按 CANCEL 键进行「返回」操作。另外，按 HOD 的 PREVIOUS 键会移动到前一
个代替元件，按 NEXT 键会移动到下一个代替元件。
有关测量、检查画面的详情，请参见「4-5-4-2 测量」、「4-5-4-3 检查」。
12-8-3-5 跟踪
在跟踪执行画面里，可按下表所示用 HOD 进行操作。
表 12-8-3-5-1 跟踪执行画面里可操作的 HOD 键
HOD 键 动 作
HMS
HEAD
CAMERA
用选择的装置启动示教画面。
▲ PREVIOUS 移动到前一个贴片（吸取）点。
PAUSE 在自动跟踪时中断。再次按 PAUSE 键后，则再开始。
CANCEL 退出画面 (等同于[OK] 按钮)。
▼ NEXT 移动到下一个贴片（吸取）点。
ENTER 退出画面 (等同于[OK] 按钮)。
有关跟踪画面的详情，请参见「4-5-4-7 跟踪」。
第2部 功能详细编 第12章 选项元件
12-50
12-9 切割机
12-9-1 概述
作用是切断从电动式供料器排出的料带，弃之于废弃盒。
12-9-2 操作方法
12-9-2-1 机器设置
请从菜单栏中选择“设置”→“机器设置”→“设置组（G）”→“使用单元”， 确认“切割机”
已被选中。
关于设置方法请参照“7-4-8-2 选项使用单元”。

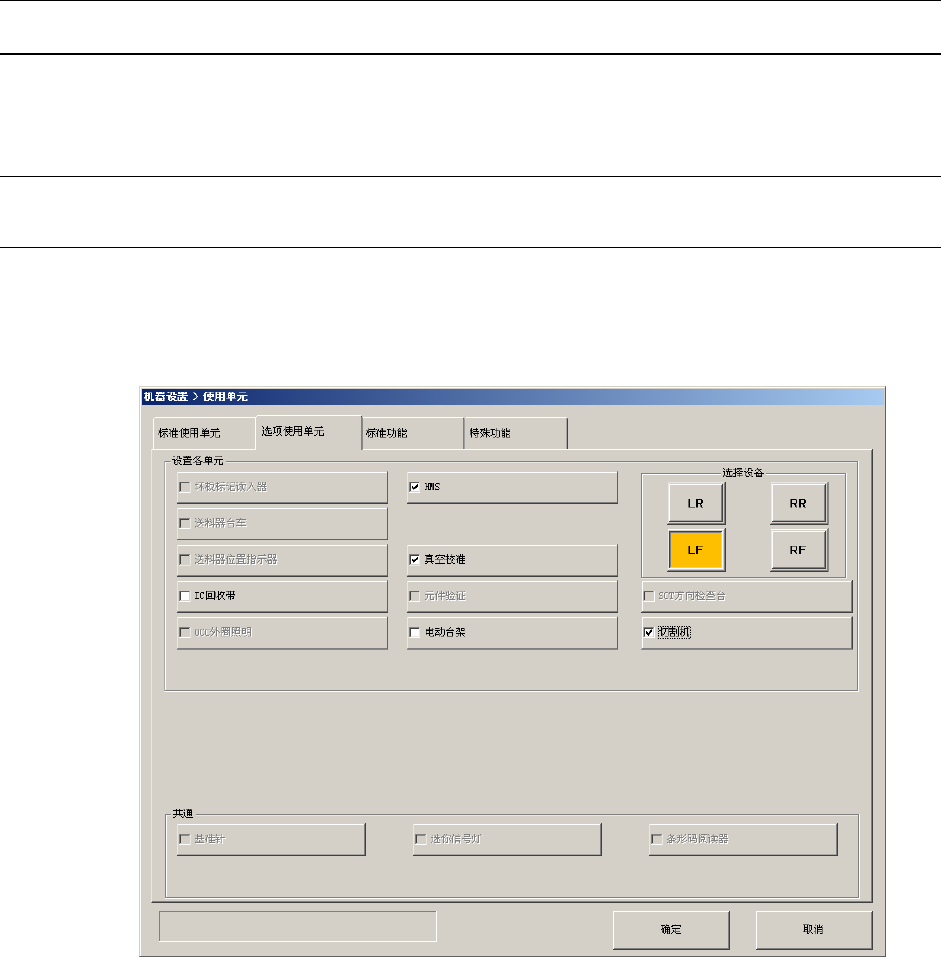

图 12-9-2-1-1 设置选项使用单元的对话框
