2-64
5. Main Menu( 主菜单 )
在桌面上按下 [NT-100 System Software(NT-100 系统软件 )]( )
图标，便显示出“NT-100 System Software(NT-100 系统软件 )”界面
和“Main Menu( 主菜单 )”界面。
Note
工具栏的主菜单图标为 ( ) 状态时，按下图标便显示出主菜单
界面。
[3]
[2]
[1]

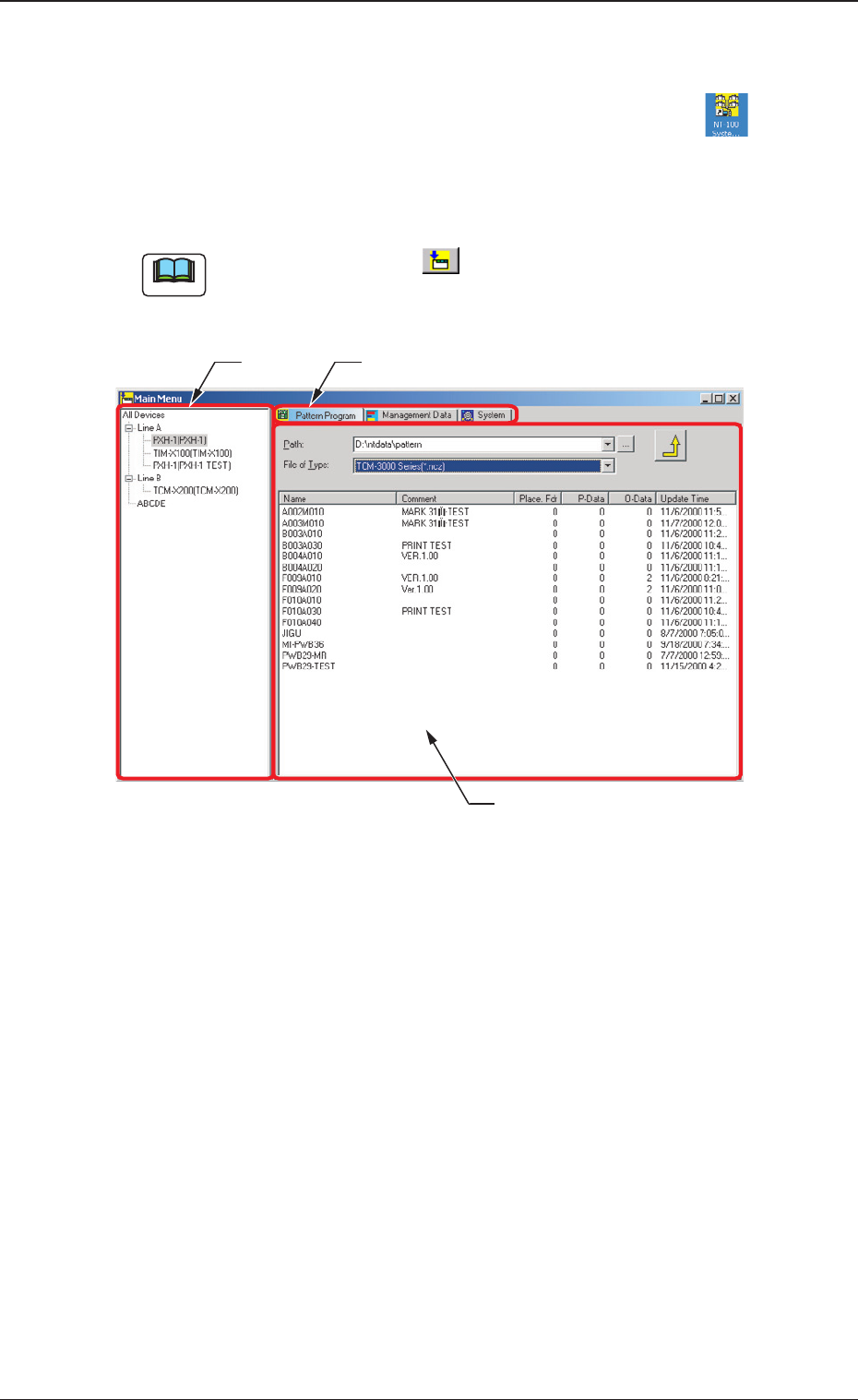

Fig.B36 “Main Menu( 主菜单 )”界面
[1] 树状结构
树状结构显示装置和组。
[2] Tab
显示以下 Tab。
Pattern Program( 线路板程序 )
显示“Pattern Program( 线路板程序 )”选项卡。
在 [3] 中，显示线路板程序一览。
5. Main Menu( 主菜单 )
0704-001
2-65
Management Data( 管理数据 )
显示“Management Data( 管理数据 )” 选项卡。
在 [3] 中，显示“Management Data( 装置生产情报 )”Tab、“Pattern
Program Management Data( 各个机种生产情报 )”Tab、“Recall
Data( 情报再显示数据 )”Tab。
System( 装置系统 )
显示出“System( 装置系统 )”选项卡。
在 [3] 中，显示各个装置的装置系统数据。
[3] 信息显示栏
显示当前选择的 Tab 或树状结构的数据一览等。
Reference
详细内容请参照 5.1 到 5.4 章节。
5. Main Menu( 主菜单 )
0704-001
2-66
5.1 Pattern Program( 线路板程序 )
在“Main Menu( 主菜单 )”界面中，按下“Pattern Program( 线路板程
序 )”Tab，便显示以下选项卡。
[1]
[3]
[2]
Fig.B37 “Pattern Program( 线路板程序 )”选项卡
[1] Path( 路径 )
显示当前参照中的路径 ( 文件的位置 )。
[2] 线路板程序一览
显示当前参照路径的线路板程序一览。
[3] [ 线路板程序编辑 ] 图标 (
)
在“Pattern Program Edit( 线路板程序编辑 )”界面中，打开当
前选择的文件。
未指定文件而按下图标时，不打开文件而显示出“Pattern
Program Edit( 线路板程序编辑 )”界面。
Reference
详细内容请参照“第三章 线路板程序”章节。
