3-2 1.1 “Pattern Program( 线路板程序 )”编辑界面的显示 (3) 显示默认值下的“Pattern Program( 线路板程序 )”编辑界面。 Fig.C2 “Pattern Program( 线路板程序 )”编辑界面 0704-001
3-1
1. 线路板程序的基本操作
说明线路板程序的基本操作方法。
Note
以 PXH-1 为基础进行说明，因此在其他 TPM 系列中的界面有时会不同。
1.1 “Pattern Program( 线路板程序 )”编辑界面的显示

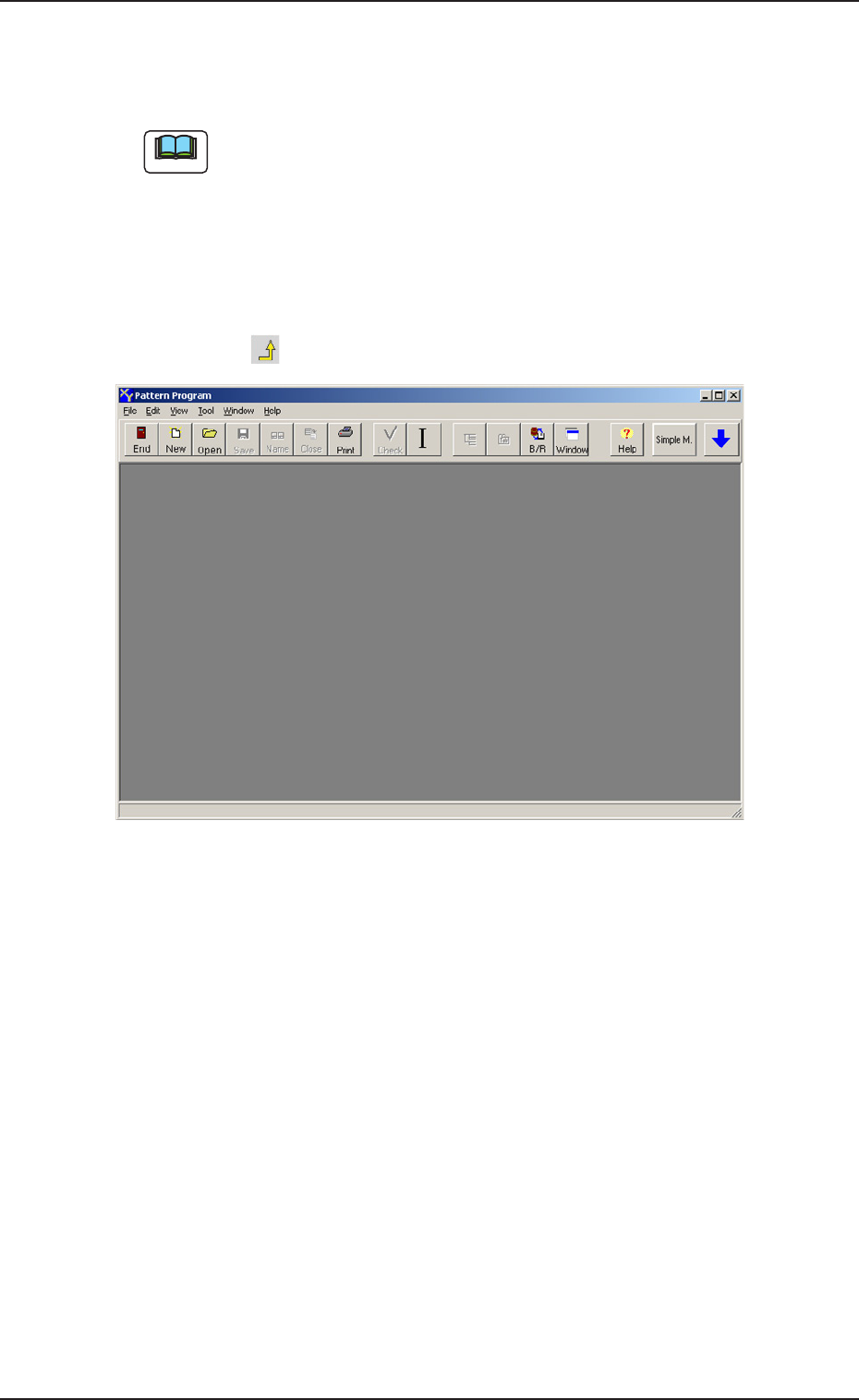

(1) 在“Main Menu( 主菜单 )”界面的“Pattern Program( 线路板程
序 )”选项卡中，按 [Pattern Program Edit( 线路板程序编辑 )]
图标 (
)，便显示以下界面。
Fig. C1 “Pattern Program( 线路板程序 )”编辑界面
(2) 按菜单栏中的“File( 文件 )”菜单，从下拉显示的列表中选择“New
Program( 新建 )”或“Open( 打开 )”。
New Program( 新建 ) : 新建线路板程序时选择。
Open( 打开 ) : 编辑 ( 修正或变更 ) 已登记线路板程序时
选择。
关于“Open( 打开 )”界面的详细内容，请
参照“1.3 打开线路板程序”章节。
1. 线路板程序的基本操作
0704-001
3-2
1.1 “Pattern Program( 线路板程序 )”编辑界面的显示

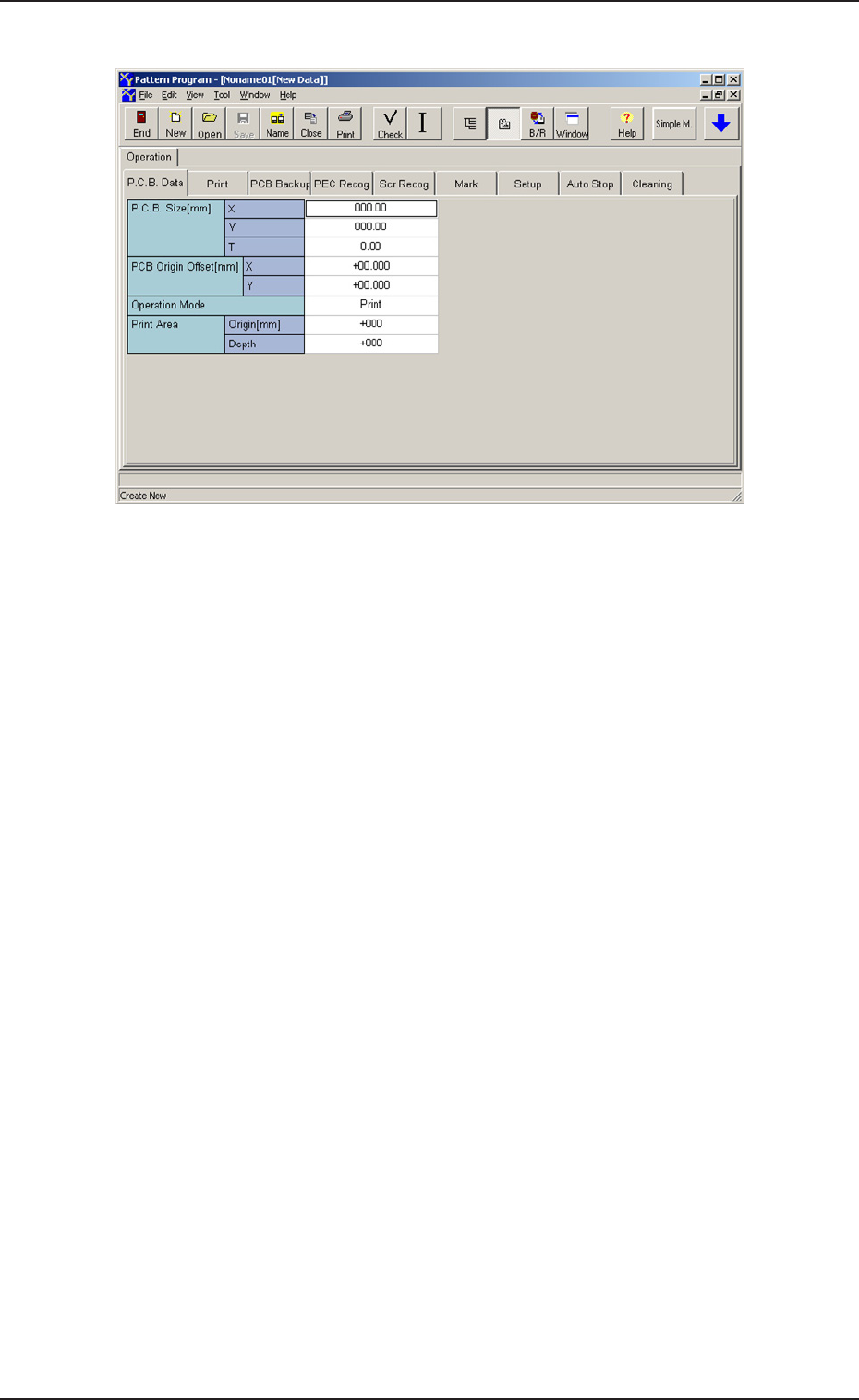

(3) 显示默认值下的“Pattern Program( 线路板程序 )”编辑界面。
Fig.C2 “Pattern Program( 线路板程序 )”编辑界面
0704-001
3-3
1.1 “Pattern Program( 线路板程序 )”编辑界面的显示
[1]
[3]
[2]
Fig.C3 “Pattern Program( 线路板程序 )”编辑界面
[1] 菜单栏
可以选择操作菜单。
[2] 工具栏
图标显示部分常用操作菜单。
[3] 编辑页面
是编辑线路板程序的页面。
可以自由改变页面的大小和位置。
