3-17
[11] Separate Distance( 版脱离距离 )[mm]
用键盘输入数值。
[12] Multiple Sepa. Distance( 多级版脱离距离 )
用键盘输入 X(mm)、Y(mm)、
θ
(") 的数值。
[13] Prntng. Corection(Back)( 印刷偏差补正 后进 )
用键盘输入 X(mm)、Y(mm)、
θ
(") 的数值。
[14] Prntng. Corection(For.)( 印刷偏差补正 前进 )
用键盘输入 X(mm)、Y(mm)、
θ
(") 的数值。
[15] Screen Offset( 丝网补正值 )
用键盘输入数值。
0704-001
2.2 Print( 印刷数据 )
3-18
2.3 PCB Backup( 线路板支撑 )
2.3 PCB Backup( 线路板支撑 )
设定支撑线路板的方法。
按“Operation( 操作数据 )”选项卡的 [PCB Backup( 线路板支撑 )]Tab，
便显示以下选项卡。
[1]
[4]
[5]
[6]
[2]
[3]
[7]

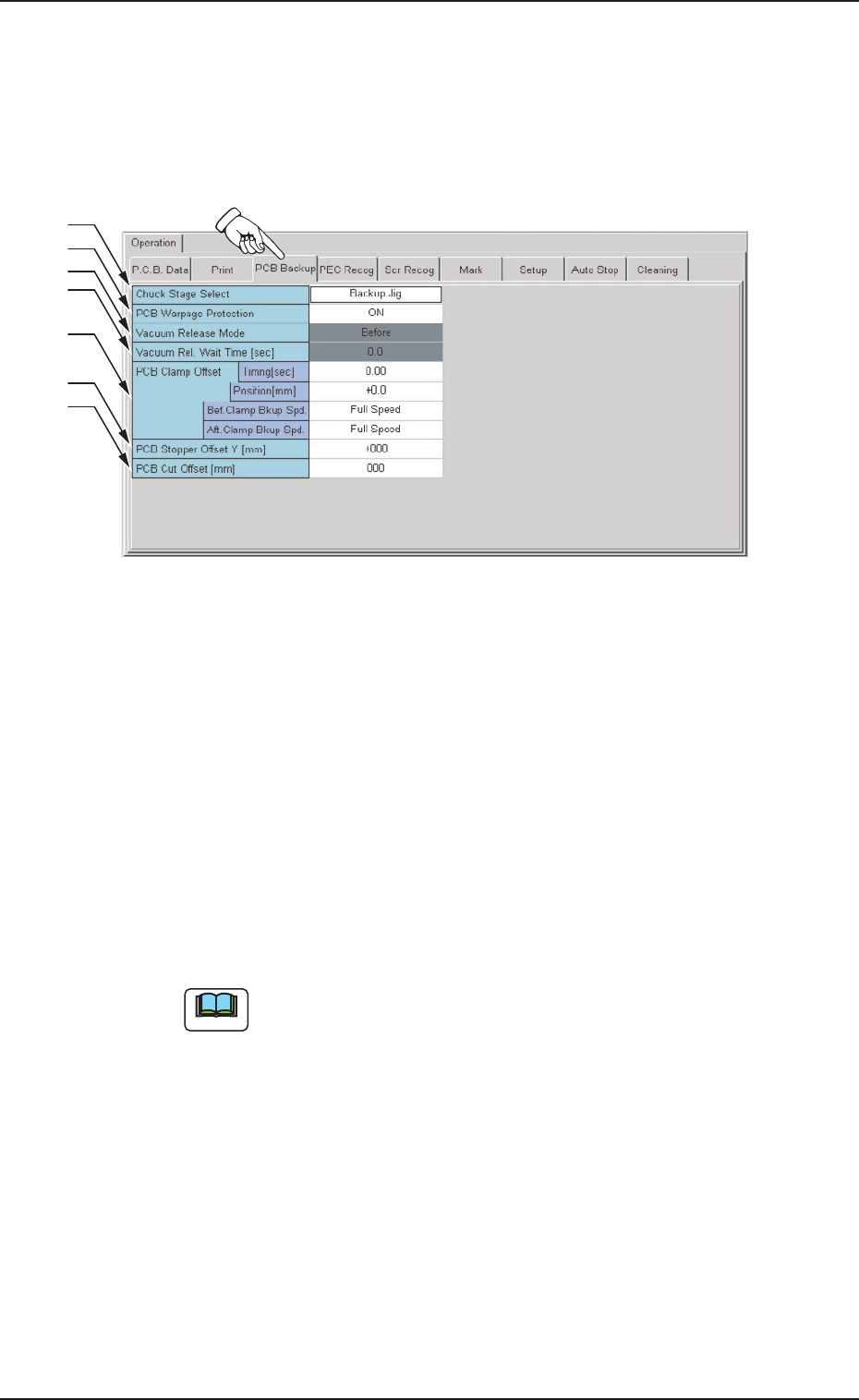

Fig.C10 “PCB Backup( 线路板支撑 )”选项卡
[1] Chuck Stage Select( 吸盘台选择 )
双击文本框显示下向箭头，从下拉列表中选择“Backup Jig( 支撑
治具 )”、“Backup Pin( 支撑销 )”或“Vacuum Plate( 真空吸取 )”。
[2] PCB Warpage Protection( 防止线路板翘曲固定器 )
双击文本框显示下向箭头，从下拉列表中选择“OFF( 不使用 )”
或“ON( 使用 )”。
[3] Vacuum Release Mode( 吸取解除方法 )
双击文本框显示下向箭头，从下拉列表中选择“Before( 印刷前 )”
或“After( 印刷后 )”。
Note
只可以在吸盘台 [1] 中选择“Vacuum Plate( 真空吸取 )”时进
行变更。
0704-001
3-19
[4] Vacuum Rel. Wait Time( 吸取解除后等候时间 )[sec]
用键盘输入数值。
Note
只可以在吸盘台 [1] 中选择“Vacuum Plate( 真空吸取 )”时进
行变更。
[5] PCB Clamp Offset( 线路板夹板补正值 )
Timing( 时序 )[sec] : 用键盘输入时序 ( 秒 )、位置 (mm)。
Position( 位置 )[mm] : 用键盘输入时序 ( 秒 )、位置 (mm)。
[6] PCB Stopper Offset( 线路板制动器位置 )Y[mm]
用键盘输入数值。
[7] PCB Cut Offset( 线路板缺口补正值 )
用键盘输入数值。
0704-001
