2.3 PCB Backup( 线路板支撑 )
2.3 PCB Backup( 线路板支撑 )
设定支撑线路板的方法。
按“Operation( 操作数据 )”选项卡的 [PCB Backup( 线路板支撑 )]Tab，
便显示以下选项卡。
[1]
[4]
[5]
[6]
[2]
[3]
[7]
Fig.C10 “PCB Backup( 线路板支撑 )”选项卡
[1] Chuck Stage Select( 吸盘台选择 )
双击文本框显示下向箭头，从下拉列表中选择“Backup Jig( 支撑
治具 )”、“Backup Pin( 支撑销 )”或“Vacuum Plate( 真空吸取 )”。
[2] PCB Warpage Protection( 防止线路板翘曲固定器 )
双击文本框显示下向箭头，从下拉列表中选择“OFF( 不使用 )”
或“ON( 使用 )”。
[3] Vacuum Release Mode( 吸取解除方法 )
双击文本框显示下向箭头，从下拉列表中选择“Before( 印刷前 )”
或“After( 印刷后 )”。
Note
只可以在吸盘台 [1] 中选择“Vacuum Plate( 真空吸取 )”时进
行变更。
0704-001
3-19
[4] Vacuum Rel. Wait Time( 吸取解除后等候时间 )[sec]
用键盘输入数值。
Note
只可以在吸盘台 [1] 中选择“Vacuum Plate( 真空吸取 )”时进
行变更。
[5] PCB Clamp Offset( 线路板夹板补正值 )
Timing( 时序 )[sec] : 用键盘输入时序 ( 秒 )、位置 (mm)。
Position( 位置 )[mm] : 用键盘输入时序 ( 秒 )、位置 (mm)。
[6] PCB Stopper Offset( 线路板制动器位置 )Y[mm]
用键盘输入数值。
[7] PCB Cut Offset( 线路板缺口补正值 )
用键盘输入数值。
0704-001
2.3 PCB Backup( 线路板支撑 )
3-20
2.4 PEC Recog( 线路板识别 )
2.4 PEC Recog( 线路板识别 )
按“Operation( 操作数据 )”选项卡的 [PEC Recog( 线路板识别 )]Tab，
便显示以下选项卡。
[1]
[4]
[5]
[2]
[3]

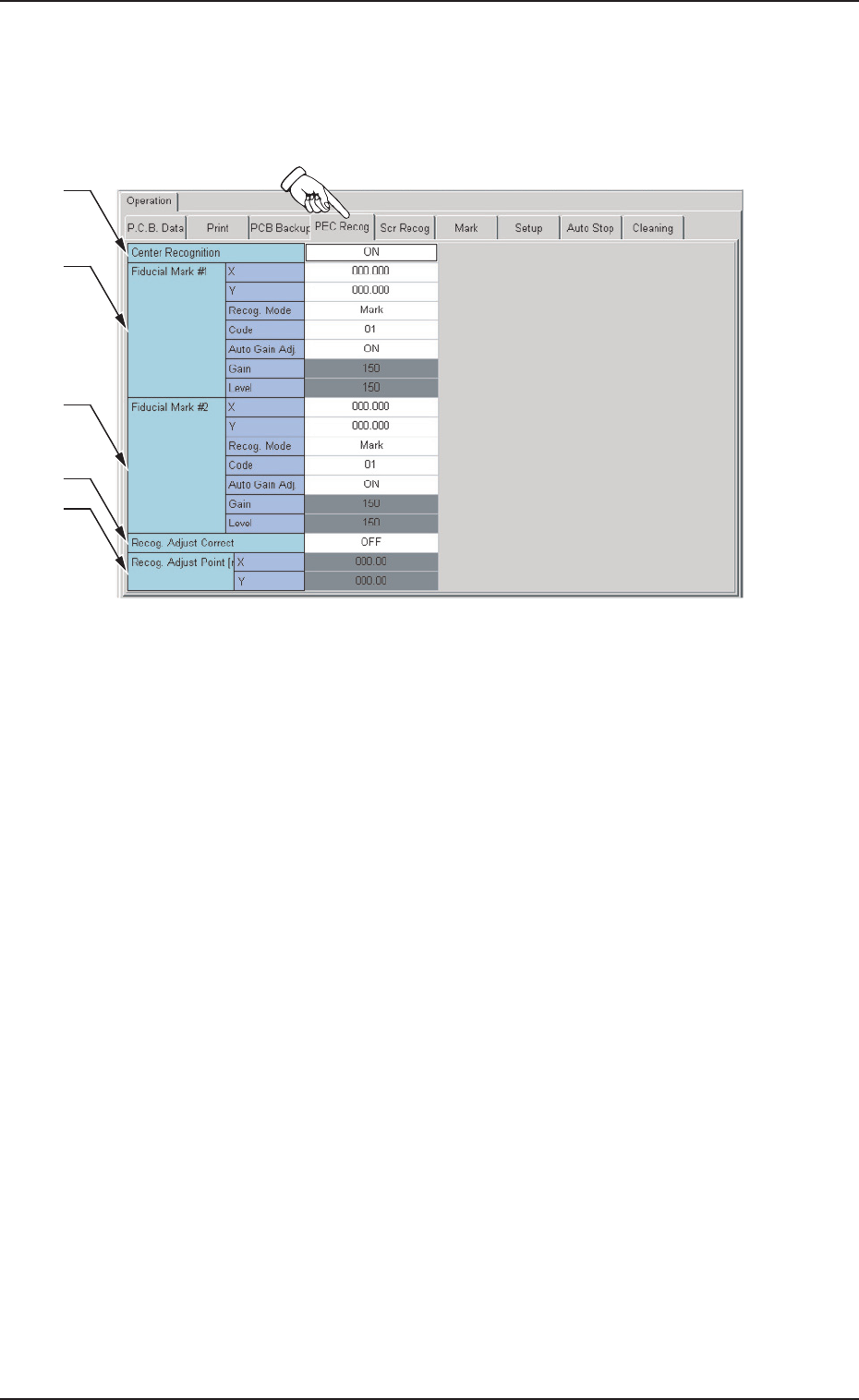

Fig.C11 “PEC Recog( 线路板识别 )”选项卡
[1] Center Recognition( 中央识别 )
双击文本框显示下向箭头，从下拉列表中选择“OFF( 不使用 )”
或“ON( 使用 )”。
[2] Fiducial Mark #1( 线路板识别第一点 )
用键盘输入 X( 横 )、Y( 纵 )、Code( 编码 ) 的数值。
[3] Fiducial Mark #2( 线路板识别第二点 )
用键盘输入 X( 横 )、Y( 纵 )、Code( 编码 ) 的数值。
[4] Recog. Adjust Correct( 最重要点指定 )
双击文本框显示下向箭头，从下拉列表中选择“OFF( 不指定 )”
或“ON( 指定 )”。
[5] Recog. Adjust Point( 最重要点坐标 )
用键盘输入 X( 横 )、Y( 纵 ) 的坐标值。
