3-21

2.5 Scr Recog( 丝网识别 )

按“Operation( 操作数据 )”选项卡的 [Scr Recog( 丝网识别 )]Tab，

便显示以下选项卡。

[1]

[2]

[3]

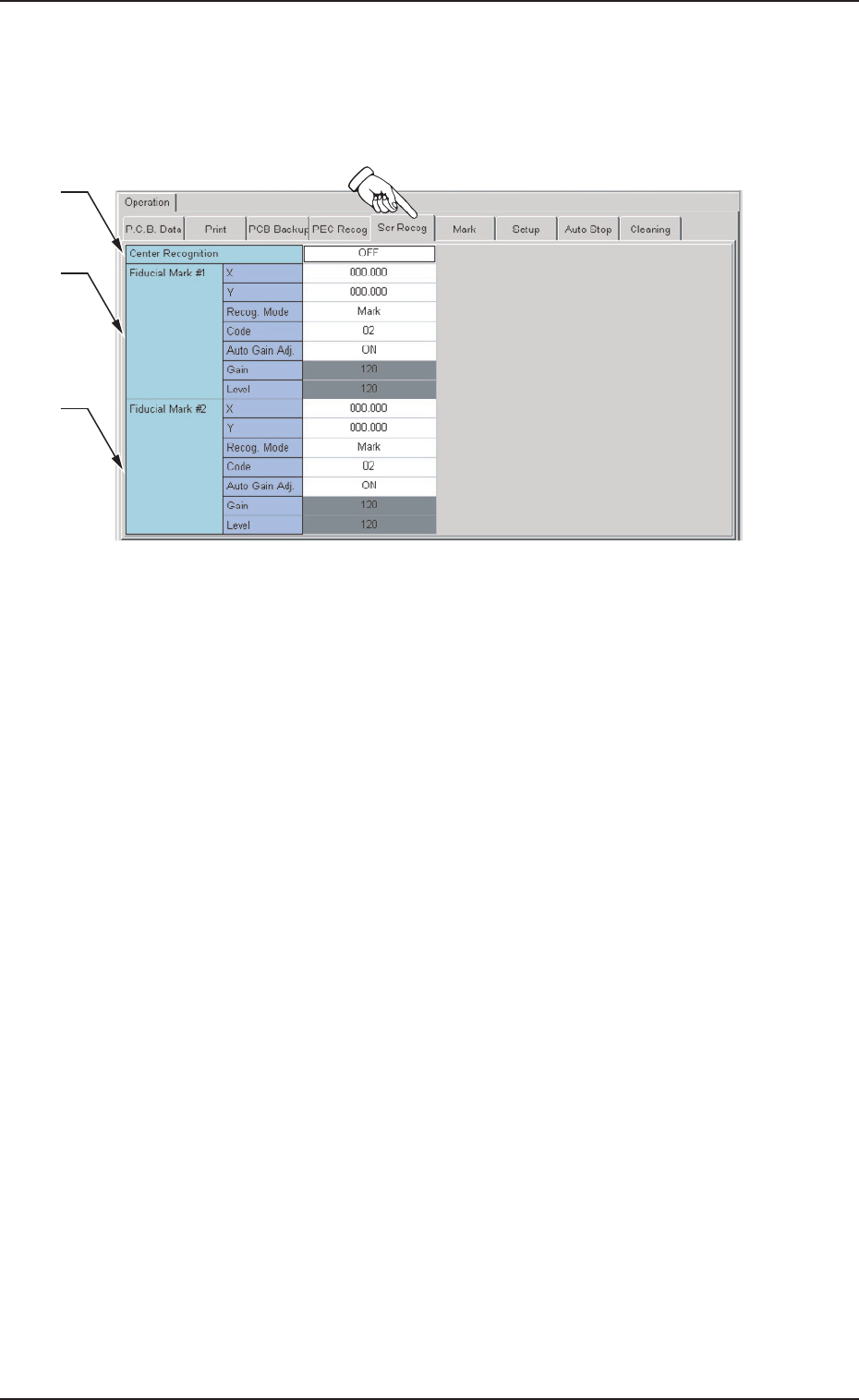

Fig.C12 “Scr Recog( 丝网识别 )”选项卡

[1] Center Recognition( 中央识别 )

双击文本框显示下向箭头，从下拉列表中选择“OFF( 不使用 )”

或“ON( 使用 )”。

[2] Fiducial Mark #1( 丝网识别第一点 )

用键盘输入 X( 横 )、Y( 纵 )、编码的数值。

[3] Fiducial Mark #2( 丝网识别第二点 )

用键盘输入 X( 横 )、Y( 纵 )、编码的数值。

0704-001

3-22

2.6 Mark( 标记数据 )

按“Operation( 操作数据 )”选项卡的 [Mark( 标记数据 )]Tab，便显

示以下选项卡。

[1]

[6]

[2] [3] [4] [5]

[7] [8]

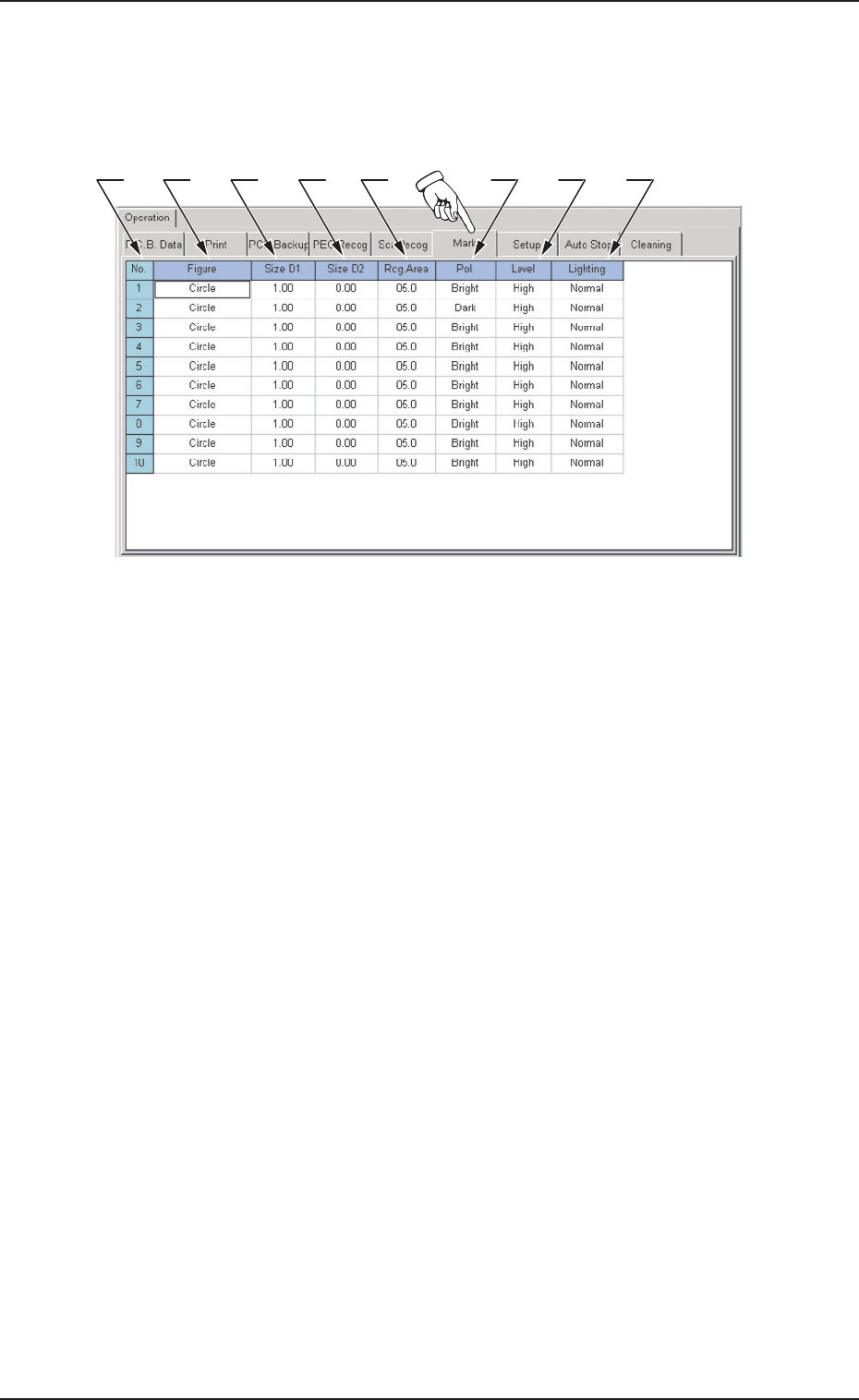

Fig.C13 “Mark( 标记数据 )”选项卡

[1] No.( 标记编码 )

显示标记编码。

[2] Figure( 标记形状 )

双击文本框显示下向箭头，从下拉列表中选择相应的识别标记的

形状。

[3] Size( 标记尺寸 ) D1

用键盘输入数值。

[4] Size( 标记尺寸 ) D2

用键盘输入数值。

[5] Rcg. Area( 识别领域 )

用键盘输入数值。

[6] Pol.( 明暗极性 )

双击文本框显示下向箭头，从下拉列表中选择“Rright( 亮标记 )”

或“Dark( 暗标记 )”。

[7] Level( 判定水准 )

双击文本框显示下向箭头，从下拉列表中选择“High( 高 )”、

“Middle( 中 )”或“Low( 低 )”。

0704-001

3-23

[8] Lighting( 照明 )

双击文本框显示下向箭头，从下拉列表中选择“Pattern( 图形匹

配 )”或“Edge( 边缘检出 )”。

0704-001
