1.4 菜单栏和工具栏
1.4 菜单栏和工具栏
下表表示菜单栏的指令和工具栏的图标、功能。
<File( 文件 )>
Table D1
<Visual( 显示 )>
Table D2
<Window( 窗口 )>
Table D3
<Help( 帮助 )>
Table D4
Open(打开) 打开数据。
Close(关闭) 关闭当前打开的数据。
Printer Setup
(印刷机设定)
设定印刷机。
Print(印刷) 印刷当前打开的数据。
Exit(退出) 关闭当前打开的界面。
指 令 图 标 功 能
Change Font
(变更字体)
变更显示字体、字形、字号。
Tree View for
Data Selection
(树状显示选择数据)
切换树状结构的显示、非显示。
Tab Display for
Data Selection
(Tab显示选择数据)
切换Tab结构的显示、非显示。
指 令 图 标 功 能
指 令 图 标 功 能
Cascade
(层叠显示)
Tile Horizontal
(横向平铺显示)
Tile Vertical
(纵向平铺显示)
层叠显示当前打开着的所有数据。
横向平铺显示当前打开着的数据。
纵向平铺显示当前打开着的数据。
About Version
(版本信息)
显示软件的版本。
指 令 图 标 功 能
4-80704-001
1.5 打开装置生产情报
就装置生产情报的“Open File( 打开文件 )”界面进行说明。
点击“Management Data( 装置生产情报 )”界面菜单栏的“File( 文件 )”
菜单或工具栏的“Open( 打开 )” 图标。
显示“Open File( 打开文件 )”界面。
[1] [2]
[4]
[3]
[5]

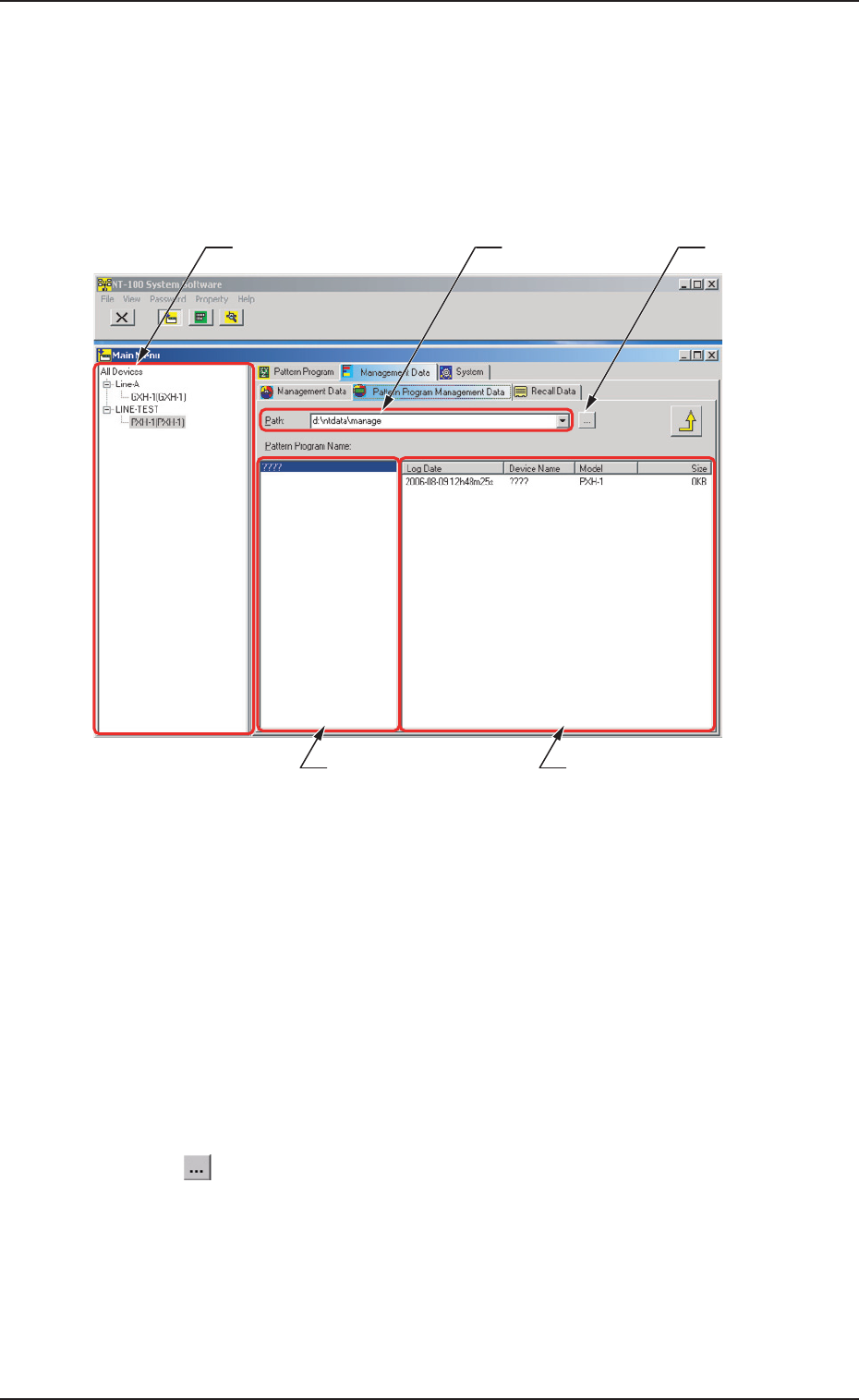

Fig.D3
[1] 树状结构
树状结构显示装置和组。
[2] Path( 路径 )
显示当前正在参照的路径 ( 文件位置 )。
也可以在下拉列表中选择最近使用过的路径。
[3] 图标
按图标可以使用各种功能。
: 参照路径。
1.5 打开装置生产情报
4-90704-001
[4] Pattern Program List( 线路板程序一览 )
一览显示在 [1] 中选择的装置或组的线路板程序。
[5] 机种名列表
显示当前在 [2] 中显示的路径里的各个机种生产情报。
1.5 打开装置生产情报
