4-15 2.2 Sub-System Error Counts( 装置各部分异常情报 ) 2.2 Sub-System Error Counts( 装置各部分异常情报 ) 关于装置发生的异常，按各单元显示数据。 在“Management Data( 装置生产情报 )”界面中，按 [Sub-System Error Counts( 装置各部分异常情报 )]Tab，便显示以下选项卡。 [1] [2] Fig.D6 “Sub-System …
4-140704-001
Error Stop Time( 异常停止时间 ) :
显示装置发出异常警报后到复位的时间
( 异常警报时间 + 异常复位时间 )。
Error Alarm Time( 异常警报时间 ) :
显示装置发出异常警报的时间。
Recovery Time( 异常复位时间 ) :
显示装置开始异常复位到复位结束的所需
时间。
Others( 其他 ) :
显示设定、机种切换、装置空转等所需时间。
Test Mode Time( 测试运行时间 ) :
显示运行模式设定为“TEST( 测试 )”时运
行的时间。
Set-Up Time( 调整中时间 ) :
显示正面操作台的 [OPERATION/SET UP] 开
关设定为“SET UP( 调整 )”侧的时间。
#1 ERROR(/Total PEC Error)
( 第一点异常 (/ 线路板识别异常合计 )) :
显示对线路板识别第一点异常次数的合计
与线路板识别异常合计次数的比例。
#2 ERROR(/Total PEC Error)
( 第二点异常 (/ 线路板识别异常合计 )) :
显示对线路板识别第二点异常次数的合计
与线路板识别异常合计次数的比例。
#3 ERROR(/Total PEC Error)
( 第二点异常 (/ 线路板识别异常合计 )) :
显示对线路板识别第三点异常次数的合计
与线路板识别异常合计次数的比例。
Total PEC Recog. Error( 线路板识别异常合计 ) :
显示在线路板识别处理中检出的异常合计
次数。
成为全体线路板识别异常次数和分割线路
板识别异常次数的合计次数。
2.1 Machine Performance Data( 生产管理数据 )
4-15
2.2 Sub-System Error Counts( 装置各部分异常情报 )
2.2 Sub-System Error Counts( 装置各部分异常情报 )
关于装置发生的异常，按各单元显示数据。
在“Management Data( 装置生产情报 )”界面中，按 [Sub-System
Error Counts( 装置各部分异常情报 )]Tab，便显示以下选项卡。
[1] [2]

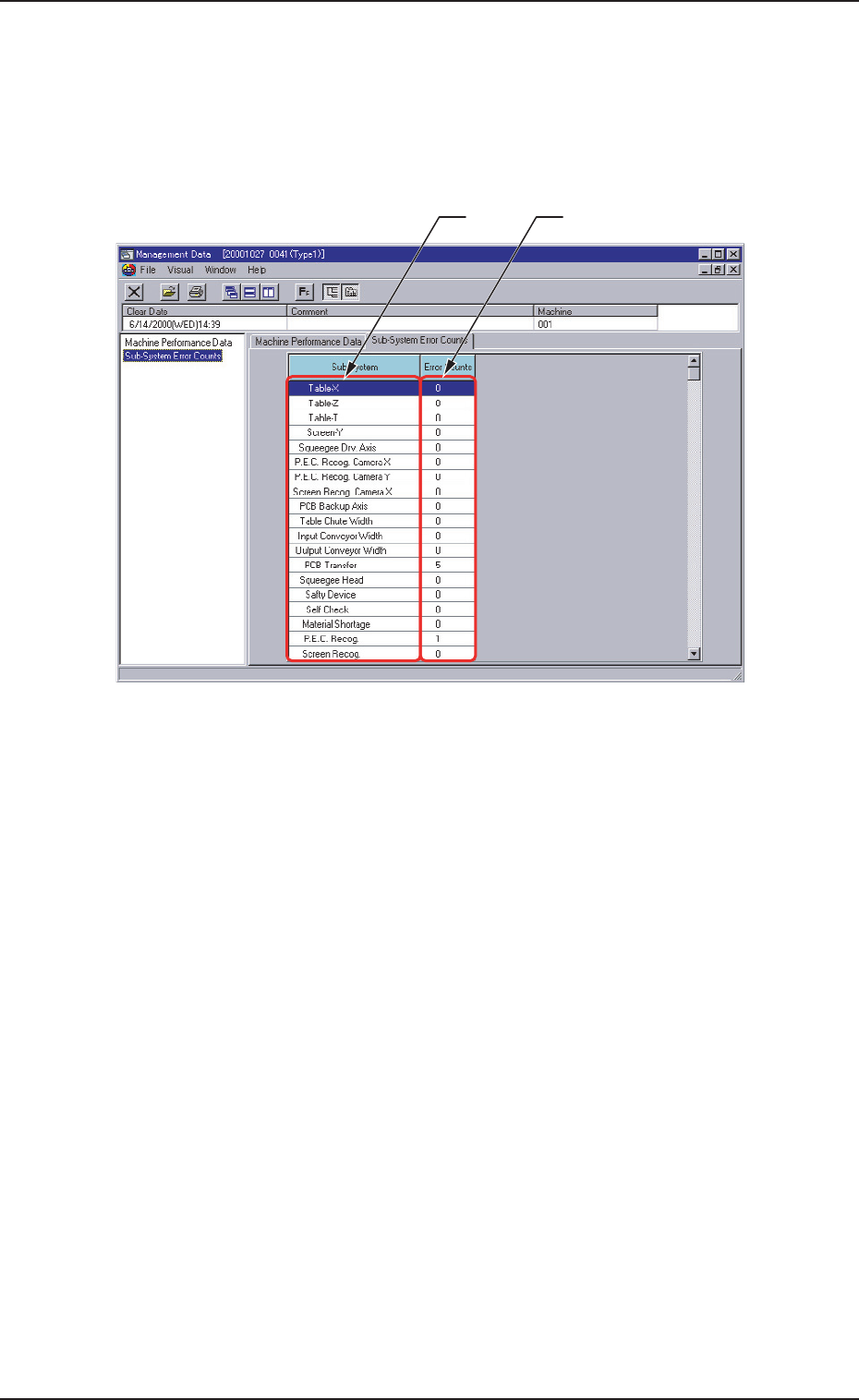

Fig.D6 “Sub-System Error Counts( 装置各部分异常情报 )”选项卡
[1] 单元选择按钮
选择装置单元的按钮。
[2] 各单元异常发生次数合计
显示各单元发生异常次数的合计。
0704-001
4-16
3. Pattern Program Management Data( 各个机种生产情报 )
3. Pattern Program Management Data
( 各个机种生产情报 )
就“Pattern Program Management Data( 各个机种生产情报 )”界面
显示的选项卡进行说明。
3.1 Pattern Program Product History( 生产机种履历 )
在“Pattern Program Management Data( 装置生产情报 )”界面中，
按 [Pattern Program Product History( 生产机种履历 )]Tab，便显示
以下选项卡。
[1] [2]

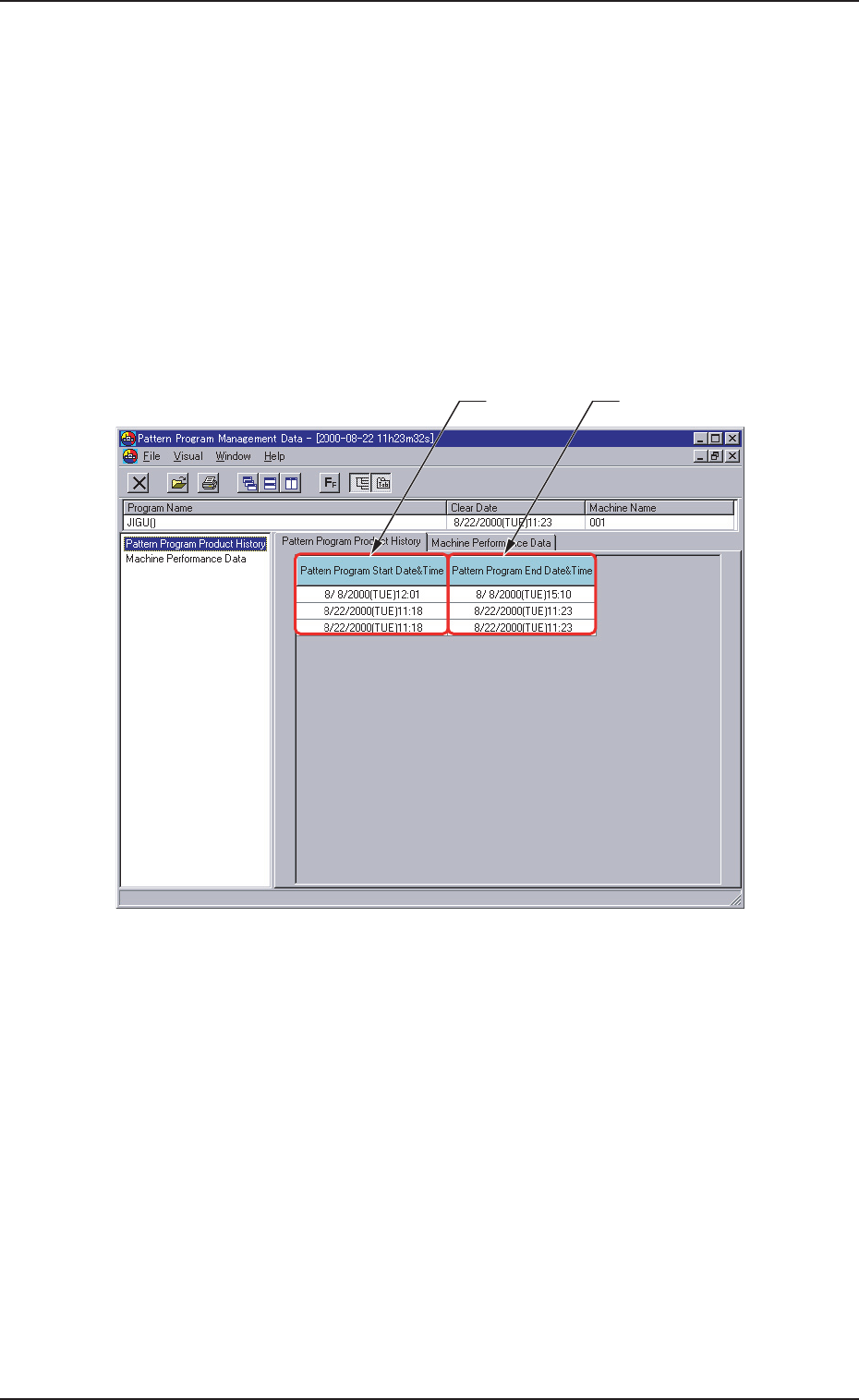

Fig.D7 “Pattern Program Product History( 生产机种履历 )”选项卡
[1] Pattern Program Start Date & Time( 开始日期和时间 )
显示当前机种的各履历的运行开始日期和时间。
[2] Pattern Program End Date & Time( 结束日期和时间 )
显示当前机种的各履历的运行结束日期和时间。
0704-001
