5-4 0704-001 1.2 菜单栏和工具栏 <Window( 窗口 )> Table E4 Cascade (层叠显示) 层叠显示当前打开着的所有系统设定。 Tile Horizontal (横向平铺显示) 横向平铺显示当前打开着的系统设定。 Tile Vertical (纵向平铺显示) 纵向平铺显示当前打开着的系统设定。指令图标功能

5-3

1.2 菜单栏和工具栏

下表表示菜单栏的指令和工具栏的图标、功能。

<File( 文件 )>

Table E1

<Edit( 编辑 )>

Table E2

<Visual( 显示 )>

Table E3

0704-001

Open(打开) 打开装置系统设定。

Close(关闭) 关闭当前打开的装置系统设定。

Printer Setup

(印刷机设定)

设定印刷机。

Print(印刷) 印刷当前打开的装置系统设定。

Save(保存) 覆盖保存当前打开的文件。

Exit(退出) 关闭“System(装置系统设定)”界面。

指令图标功能

Undo(撤消) 取消最后进行的操作。

Repeat(恢复) 恢复“Undo(撤消)”取消的操作。

Check(检查) 检查装置系统设定是否完整。

指令图标功能

Change Font

(变更字体)

变更显示字体、字形、字号。

Tree View for

Data Selection

(树状显示选择数据)

切换树状结构的显示、非显示。

Tab Display for

Data Selection

(Tab显示选择数据)

切换Tab结构的显示、非显示。

指令图标功能

5-40704-001

1.2 菜单栏和工具栏

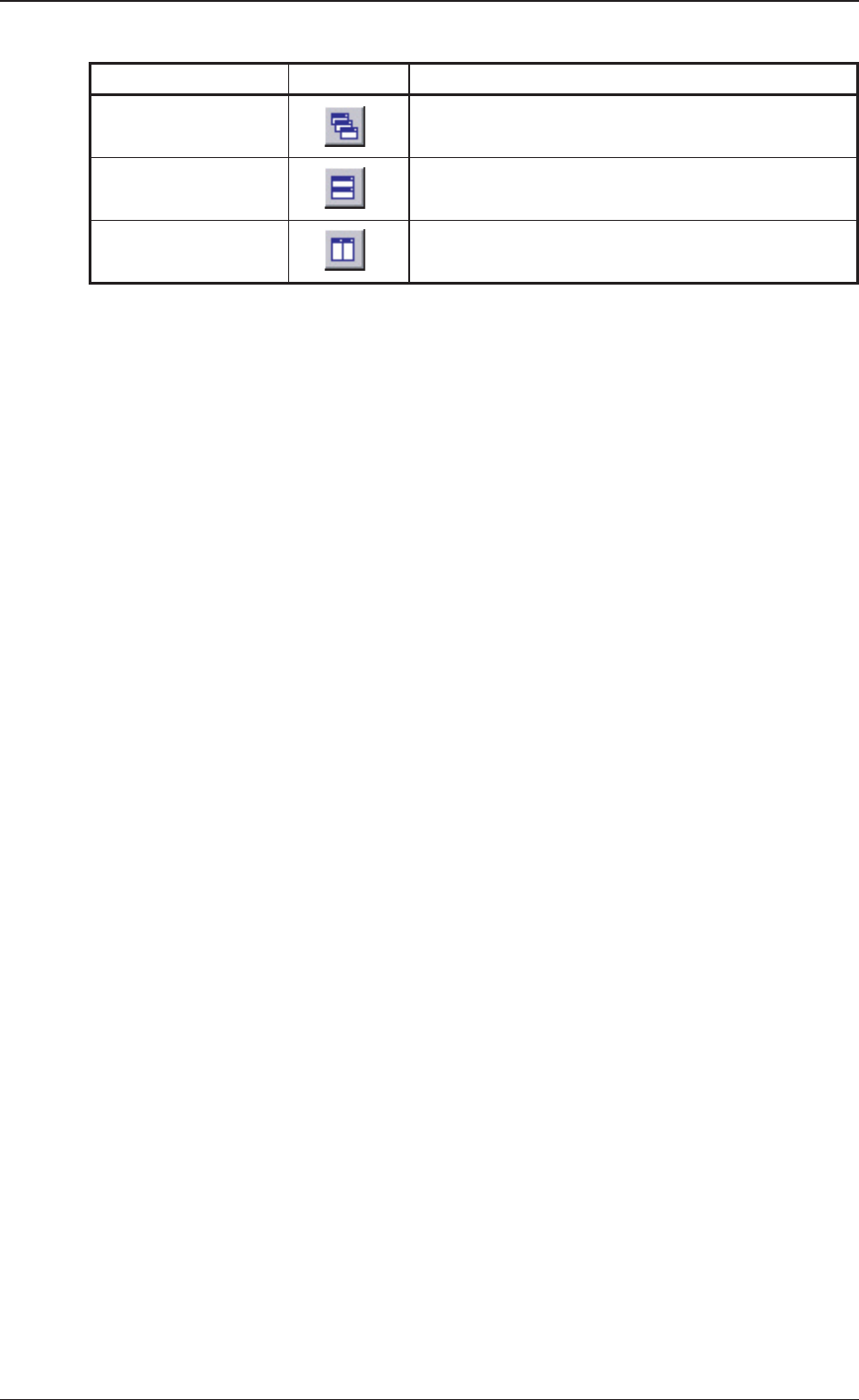

<Window( 窗口 )>

Table E4

Cascade

(层叠显示)

层叠显示当前打开着的所有系统设定。

Tile Horizontal

(横向平铺显示)

横向平铺显示当前打开着的系统设定。

Tile Vertical

(纵向平铺显示)

纵向平铺显示当前打开着的系统设定。

指令图标功能

5-5

2. Device Offset( 补正值数据 )

Notice

装置出厂时已被调整、设定好，请勿随意更改。

2.1 Device Offset( 装置补正值 )

按 [Device Offset( 补正值数据 )] 选项卡的 [Device Offset( 装置补

正值 )]Tab，便显示以下选项卡。

[1]

Fig.E2 “Device Offset( 装置补正值 )”选项卡

[1] 显示项目

显示以下项目。

Table-L Conveyor(L 传送带侧连接 )X( 横 )[mm]):

关于 L 传送带和工作台滑道连接部的 X 方

向间隙尺寸，输入对于设定值 (2.0mm) 的

补正量。

Fig.E3

0704-001

L传送带

工作台
