5-8 Table Chute Width( 工作台滑道宽 ) : 关于工作台滑道的线路板通过的宽尺寸， 输入对于线路板程序设定值的补正量。 Vacuum Plate( 吸取治具 ) : 输入对于线路板识别照相机中心与线路板 吸取治具端面 X 方向的设定距离的补正量。 Fig.E9 P.C.B. Transfer Height( 线路板搬送高度 ) : 输入对处于原点位置状态的工作台滑道上 面与线路板下面 Z 方向的设定距离的补正 量。…
5-7
Squeegee-Screen( 刮板丝网 )
: 对于刮板原点与丝网中心之间 Y 方向的设
定距离的补正量。
Fig.E7
Two-Camera Offset( 照相机间补正值 )
:
关于线路板识别照相机与丝网识别照相机
的相对位置偏离，输入对于已设定各轴值
的补正量。
Fig.E8
L Conveyor Width(L 传送带宽 )
:
关于 L 传送带的线路板通过的宽尺寸，输
入对于线路板程序设定值的补正量。
R Conveyor Width(R 传送带宽 )
: 关于 R 传送带的线路板通过的宽尺寸，输
入对于线路板程序设定值的补正量。
0704-001
2.1 Device Offset( 装置补正值 )
X(＋)
Y(＋)
线路板识别照相机中心
丝网识别照相机中心
后基准设计值
刮板
搬送轨道
前基准设计值
5-8
Table Chute Width( 工作台滑道宽 )
:
关于工作台滑道的线路板通过的宽尺寸，
输入对于线路板程序设定值的补正量。
Vacuum Plate( 吸取治具 )
:
输入对于线路板识别照相机中心与线路板
吸取治具端面 X 方向的设定距离的补正量。
Fig.E9
P.C.B. Transfer Height( 线路板搬送高度 )
:
输入对处于原点位置状态的工作台滑道上
面与线路板下面 Z 方向的设定距离的补正
量。
Fig.E10
0704-001
2.1 Device Offset( 装置补正值 )
照相机原点
照相机中心
线路板制动器
吸取治具
线路板
传送带侧
工作台侧
5-9

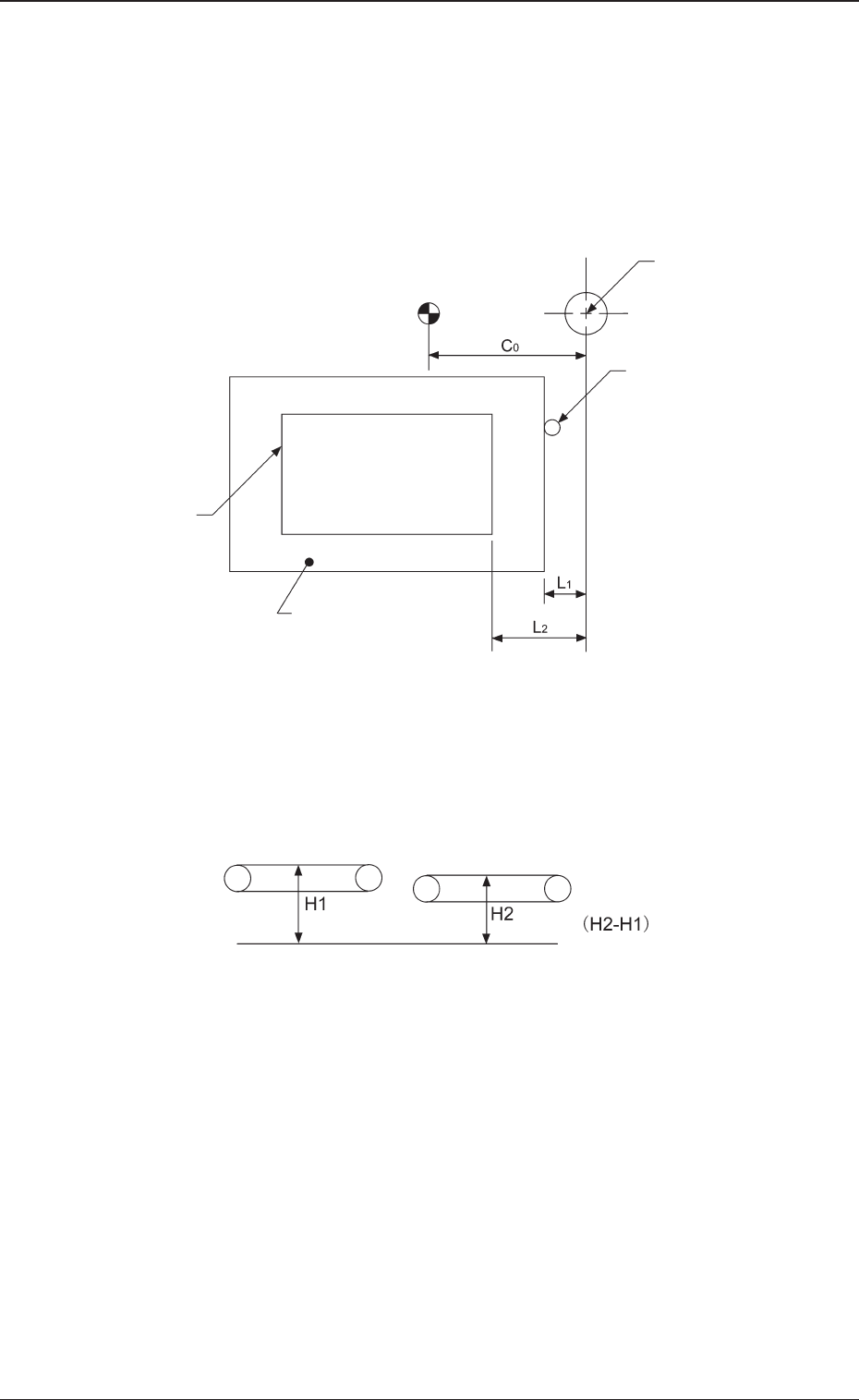

Cleaning( 清洁 ) : 输入对处于清洁位置的清洁头与丝网中心
X 方向的设定距离的补正量。
Fig.E11
P.C.B. Chuck Height( 线路板吸盘高度 )
:
输入对处于原点的线路板支撑台与线路板
下面 Z 方向的设定距离的补正量。
Fig.E12
P.C.B. Transfer Angle[sec]
: 设定原点复位时的工作台与传送带
θ
方向
偏离量的数据。
( 单位 : ″ [ 秒 ])
Fig. E13
0704-001
2.1 Device Offset( 装置补正值 )
丝网基准位置
丝网背面
清洁头
(上升后)
工作台
L传送带
R传送带
线路板吸盘
支撑台
原点
