5-10 2.2 PEC Recog. Camera( 线路板识别照相机补正值 ) 2.2 PEC Recog. Camera( 线路板识别照相机补正值 ) 设定线路板识别照相机的补正量、倍率以及线路板识别标记的亮度、 浓淡差。 按“Device Offset( 补正值数据 )”子菜单界面的“PEC Recog. Camera( 线路板识别照相机补正值 )”Tab，便显示以下选项卡。 [1] [2] [3] [4] Fig.E14 “P…
5-9

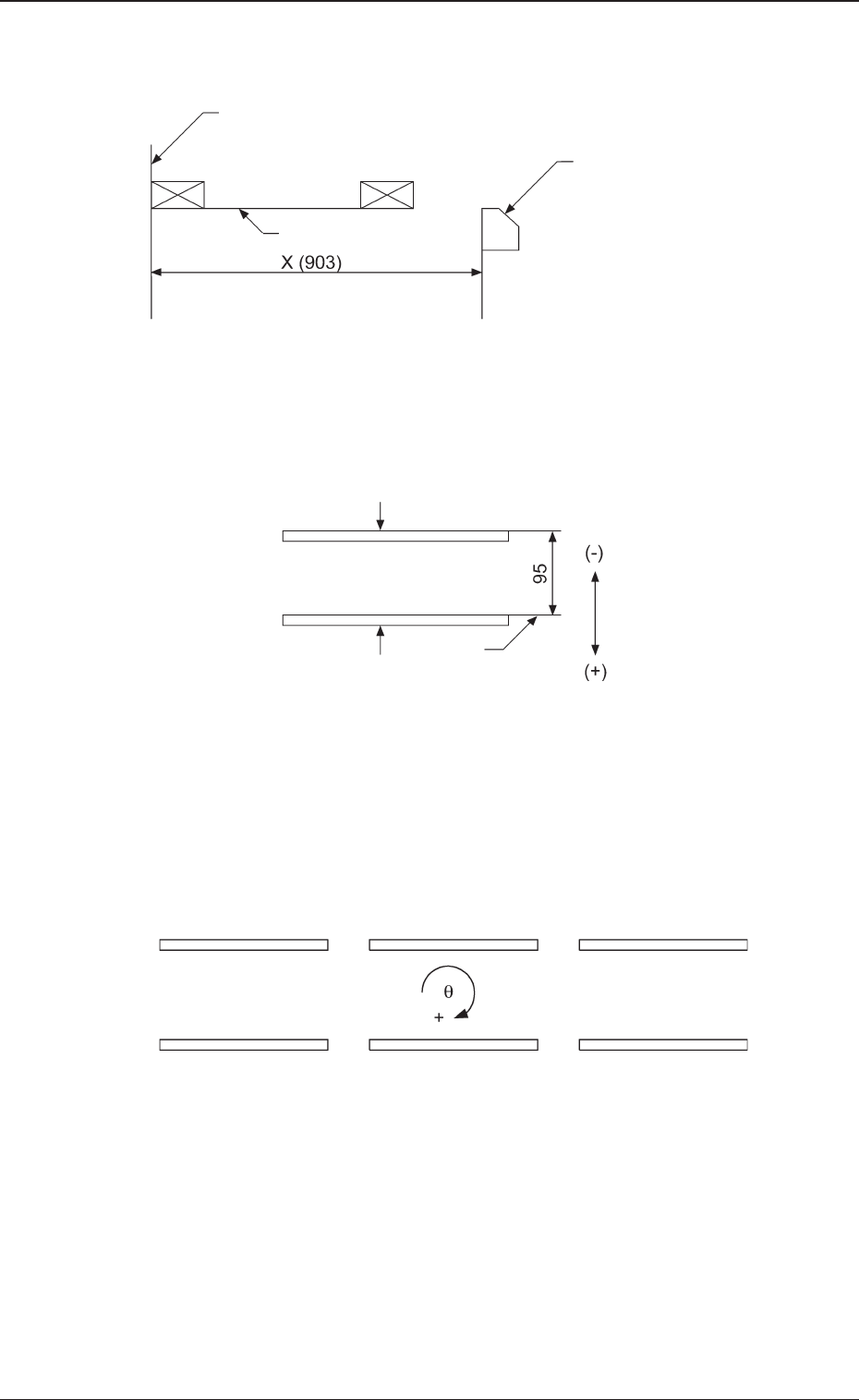

Cleaning( 清洁 ) : 输入对处于清洁位置的清洁头与丝网中心
X 方向的设定距离的补正量。
Fig.E11
P.C.B. Chuck Height( 线路板吸盘高度 )
:
输入对处于原点的线路板支撑台与线路板
下面 Z 方向的设定距离的补正量。
Fig.E12
P.C.B. Transfer Angle[sec]
: 设定原点复位时的工作台与传送带
θ
方向
偏离量的数据。
( 单位 : ″ [ 秒 ])
Fig. E13
0704-001
2.1 Device Offset( 装置补正值 )
丝网基准位置
丝网背面
清洁头
(上升后)
工作台
L传送带
R传送带
线路板吸盘
支撑台
原点
5-10
2.2 PEC Recog. Camera( 线路板识别照相机补正值 )
2.2 PEC Recog. Camera( 线路板识别照相机补正值 )
设定线路板识别照相机的补正量、倍率以及线路板识别标记的亮度、
浓淡差。

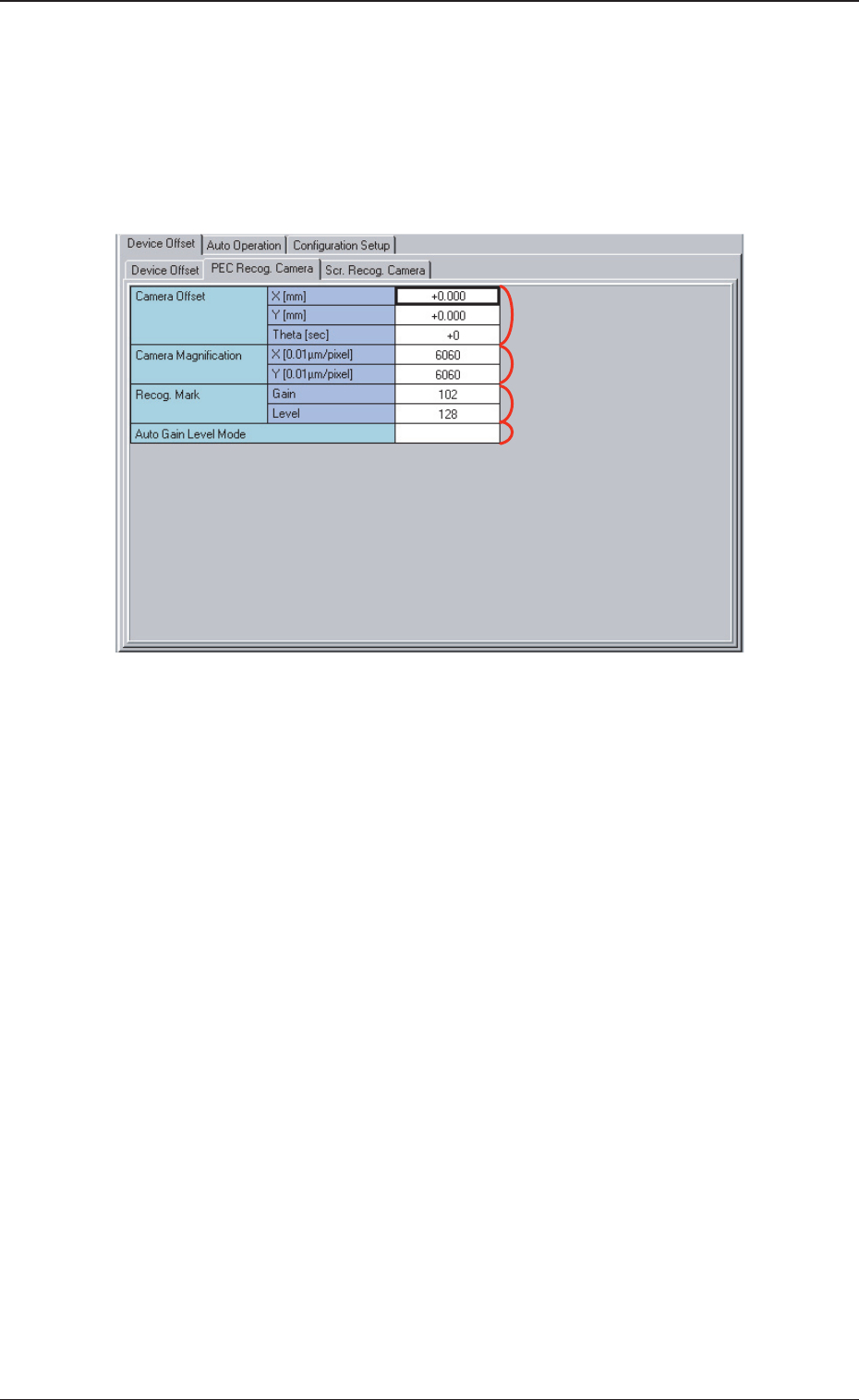

按“Device Offset( 补正值数据 )”子菜单界面的“PEC Recog.
Camera( 线路板识别照相机补正值 )”Tab，便显示以下选项卡。
[1]
[2]
[3]
[4]
Fig.E14 “PEC Recog. Camera( 线路板识别照相机补正值 )”Tab
0704-001
5-11

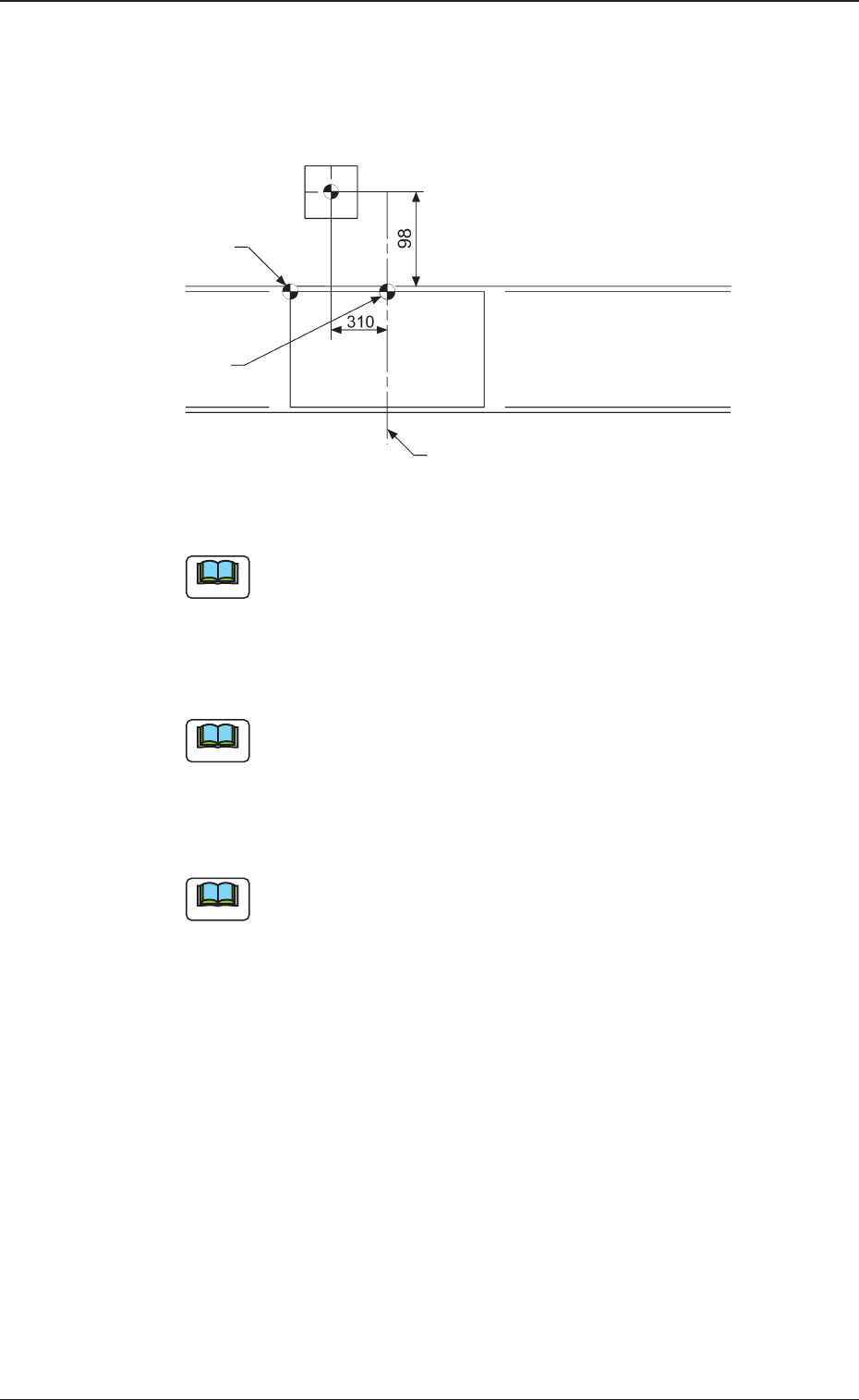

[1] Camera Offset( 照相机补正值 )
关于线路板识别照相机中心位置与工作台滑道中心位置的各轴距
离和角度差，输入对于设定值的变更值。
Fig.E15
Note
从键盘输入补正量。
[2] Camera Magnification( 照相机倍率 )
设定线路板识别照相机的倍率。
Note
从键盘输入 X 及 Y 方向上相当于 1 间距的距离 ( 单位 :
mm
)。
[3] Recog. Mark( 线路板识别标记 )
设定线路板识别标记的亮度和浓淡差 ( 对比 )。
Note
从键盘输入“Gain( 辉度 )”值和“Level( 等级 )”值。
Gain( 辉度 ) : 改变对比的增幅率。增大时，对比变大。
Level( 等级 ) : 改变亮度的增幅率。增大时，界面变亮。
[4] Auto Gain Level Mode( 自动辉度等级模式 )
设定自动辉度等级调整模式。
在对比重视中，用重视得到对比明确的图像的辉度求得等级。
0704-001
2.2 PEC Recog. Camera( 线路板识别照相机补正值 )
线路板识别照相机
线路板原点
工作台原点
线路板
工作台中心
