2.3 Scr. Recog. Camera( 丝网识别照相机补正值 )
2.3 Scr. Recog. Camera( 丝网识别照相机补正值 )
设定丝网识别照相机的补正量、倍率以及丝网识别标记的亮度、浓淡差。
按“Device Offset( 补正值数据 )”子菜单界面的 [Screen Recog.
Camera( 线路板识别照相机补正值 )]Tab，便显示以下选项卡。
[1]
[2]
[3]
[4]
[5]

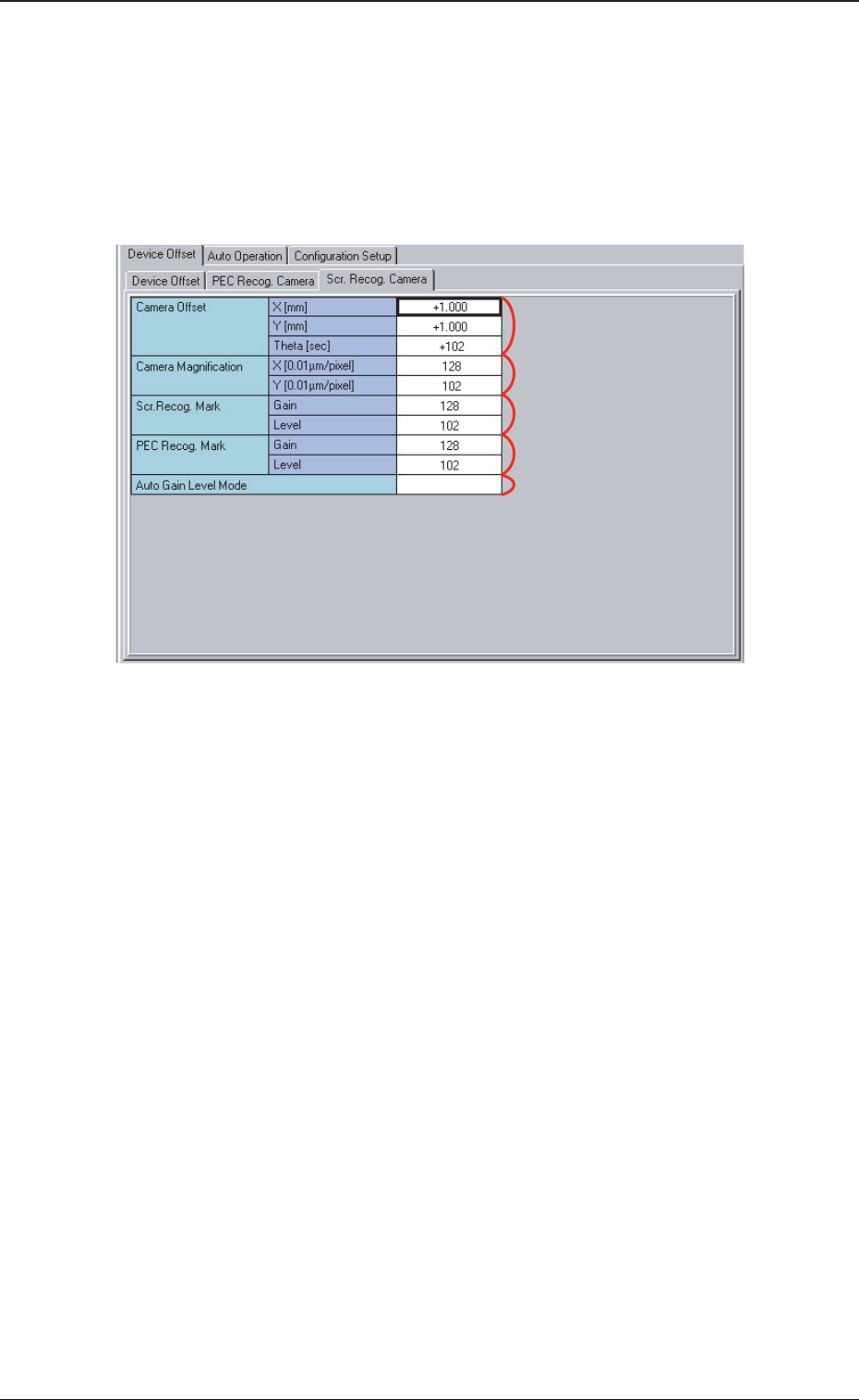

Fig.E16 “Scr. Recog. Camera( 丝网识别照相机补正值 )”选项卡
0704-001
5-13
[1] Camera Offset( 照相机补正值 )
关于丝网识别照相机中心位置与工作台滑道中心位置的各轴距离
和角度差，输入对于设定值的变更值。

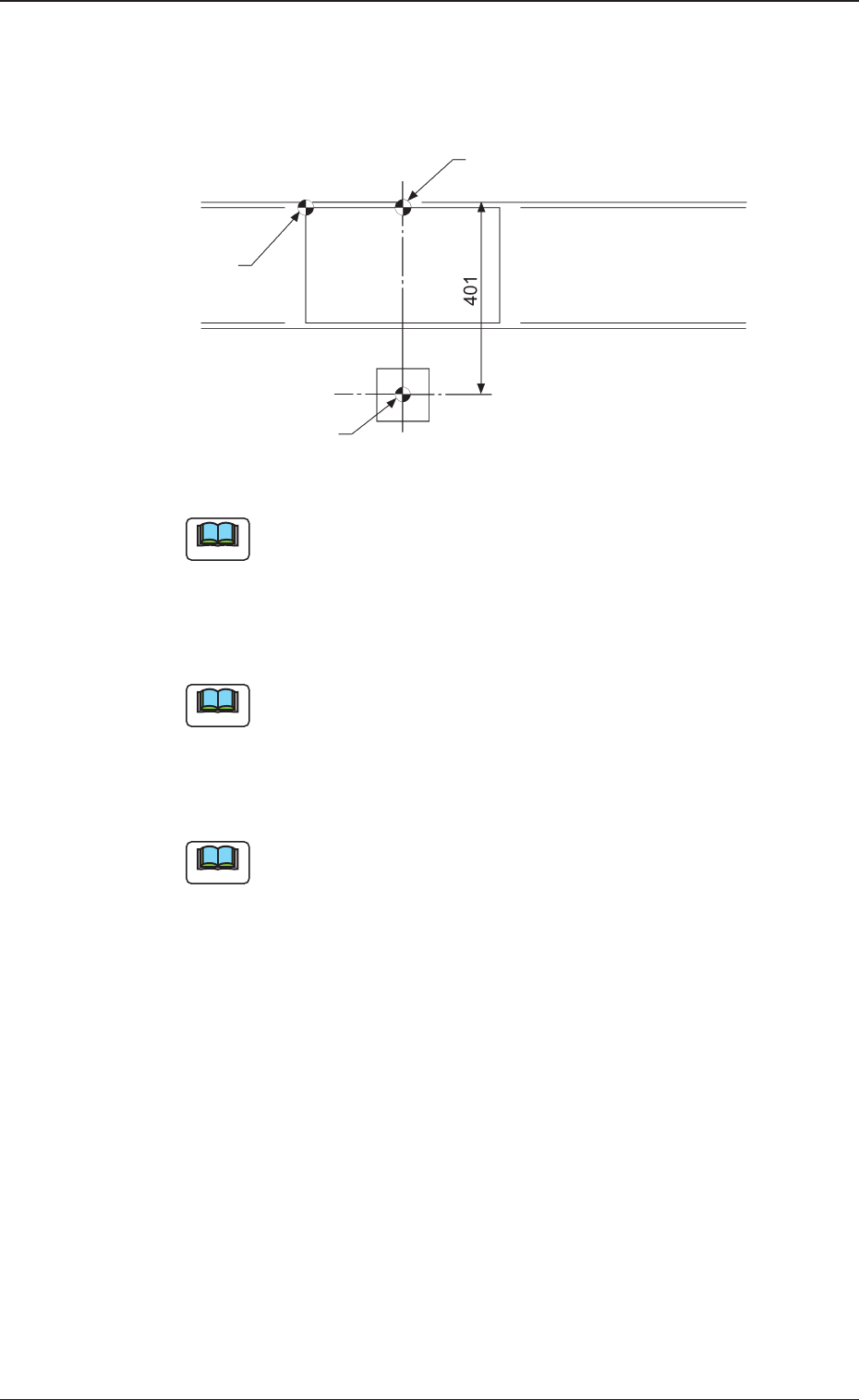

Fig.E17
Note
从键盘输入补正量。
[2] Camera Magnification( 照相机倍率 )
设定丝网识别照相机的倍率。
Note
从键盘输入 X 及 Y 方向上相当于 1 间距的距离 ( 单位 :
mm
)。
[3] Scr. Recog. Mark( 丝网识别标记 )
设定丝网识别标记的亮度和浓淡差 ( 对比 )。
Note
从键盘输入“Gain( 辉度 )”值和“Level( 等级 )”值。
Gain( 辉度 ) : 改变对比的增幅率。增大时，对比变大。
Level( 等级 ) : 改变亮度的增幅率。增大时，界面变亮。
[4] PEC Recog Mark( 丝网照相机线路版识别标记 )
设定线路板识别标记的亮度和浓淡差 ( 对比 )。
显示“数字键”界面，输入
“Gain( 辉度 )”值和“Level( 等级 )”值。
Gain( 辉度 ) : 改变对比的增幅率。增大时，对比变大。
Level( 等级 ) : 改变亮度的增幅率。增大时，界面变亮。
[5] Auto Gain Level Mode( 自动辉度等级模式 )
设定自动辉度等级调整模式。
在对比重视中，用重视得到对比明确的图像的辉度求得等级。
0704-001
2.3 Scr. Recog. Camera( 丝网识别照相机补正值 )
线路板
工作台原点
丝网识别照相机
线路板原点
5-14
3. Auto Operation( 运行参数 )
3.1 P.C.B. Transfer Mode Setup( 前后工序模式设定 )
按系统设定子菜单栏的 [Auto Operation( 装置设定数据 )]Tab，便显
示以下选项卡。
[1]

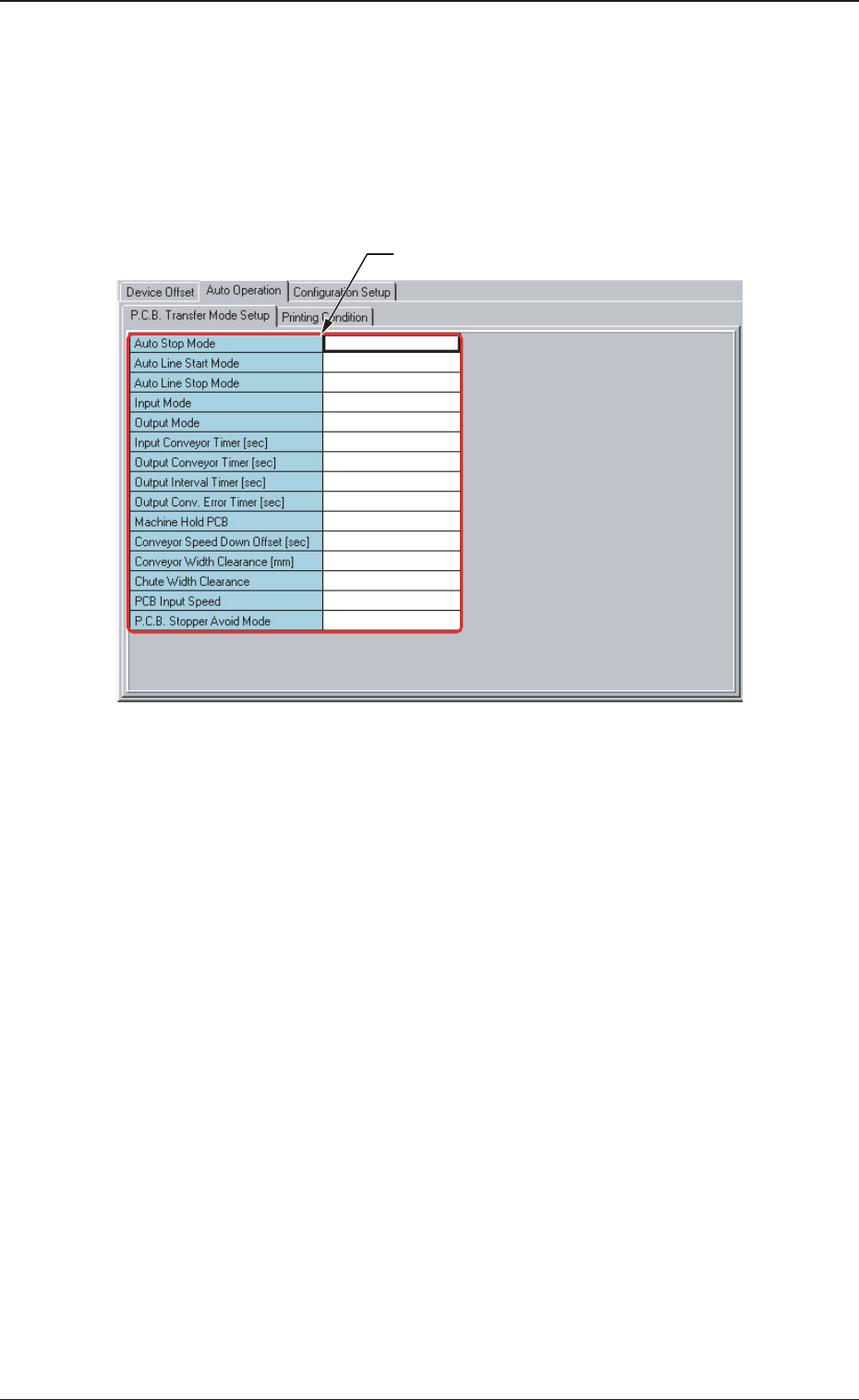

Fig.E18 “PCB Transfer Mode Setup( 前后工序模式设定 )”选项卡
[1] 显示项目
显示以下项目。
Auto Stop Mode( 自动运行停止功能 ): 在以下 A 或 B 时停止
自动运行的功能。
选中复选框“
”时，功
能被选定。
A. 满足以下条件时
1) 装置内一块线路板都没有
2) 在等待从前工序搬送线路板的状态下，前工序装置的运行
中信号变为 OFF 后经过 2 秒钟以上
B. 满足以下条件时
1) 装置内一块线路板都没有
2) 前工序的装置处于停止运行状态
3. Auto Operation( 运行参数 )
