2-10 (6) 按下 [Check Connection( 连接检测 )] 按钮。 正确连接时，显示“Information( 信息 )”( 确认 ) 界面。 Fig.B6-1 Note 显示“ERROR( 异常 )”界面时，网络没有正确连接。 请确认主机名是否输入错误、电缆是否断线或连接器是否松弛。 (7) 按下 [OK( 确定 )] 按钮。 装置重新被登录。 重新登录的装置 Fig.B6-2 2.3 新装置的登录 0704-001
2-9
(5) 在“New Device( 新装置 )”界面中，按 [Device Option( 装置选
购件 )] 按钮。
显示“Device Option( 装置选购件 )”界面。

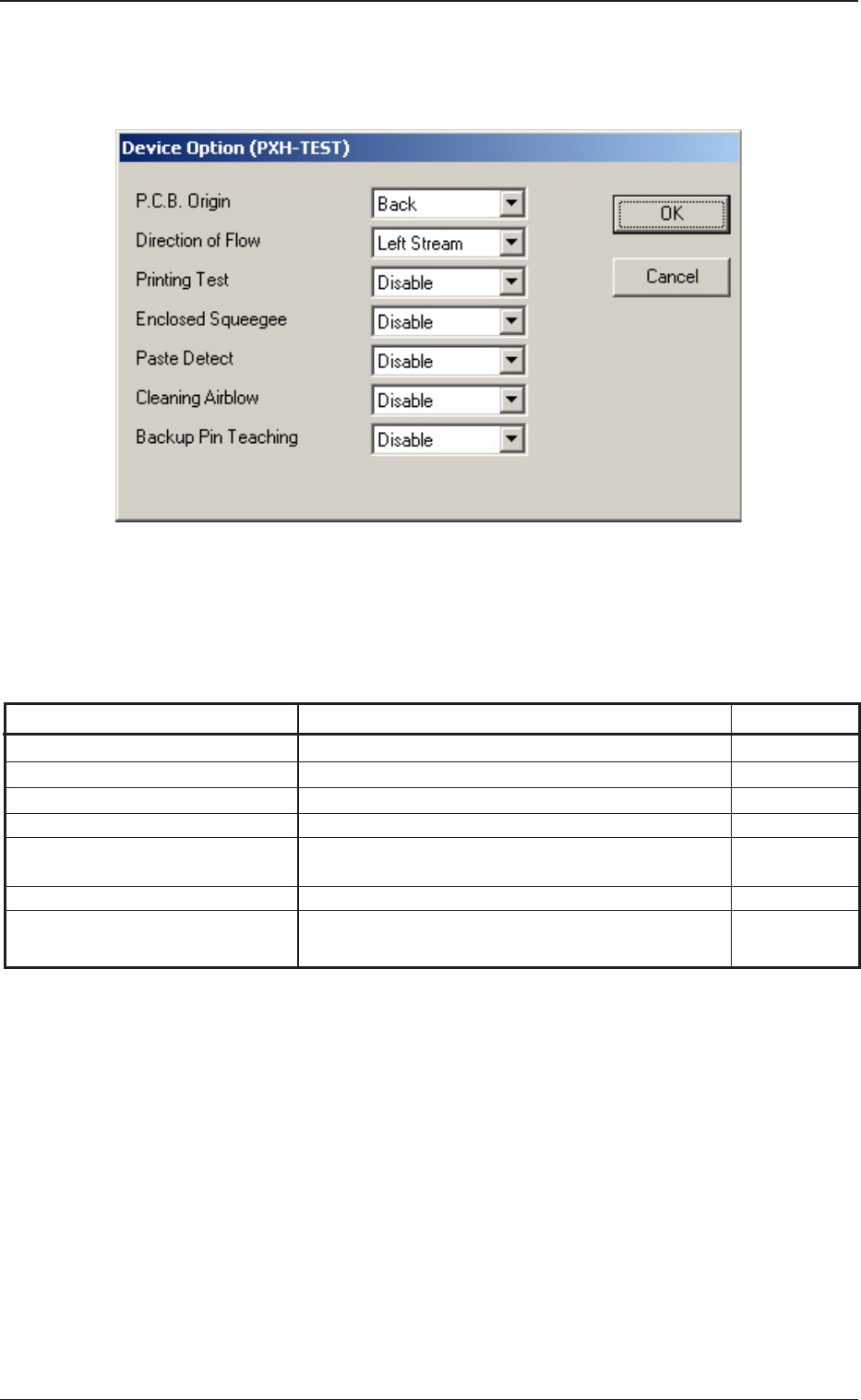

Fig.B6 “Device Option( 装置选购件 )”界面
在“Device Option( 装置选购件 )”界面中设定以下项目。
Table B7
2.3 新装置的登录
0704-001
指 令 图 标 功 能
P.C.B. Origin(搬送基准)
Direction of Flow(流动方向)
Printing Test (印刷状态检查)
Enclosed Squeegee(封闭刮板)
Paste Detect
(锡膏剩余量检出)
Cleaning Airblow(清洁吹气)
Backup Pin
(支撑销位置教示)
Teaching
选择搬出基准。
选择线路板流动方向。
选择印刷状态检查的有无。
选择HR刮板的有无
选择锡膏剩余量检出的有无。
选择清洁吹气的有无。
选择支撑销位置教示的有无。
向左流动
无效
无效
无效
无效
无效
2-10
(6) 按下 [Check Connection( 连接检测 )] 按钮。

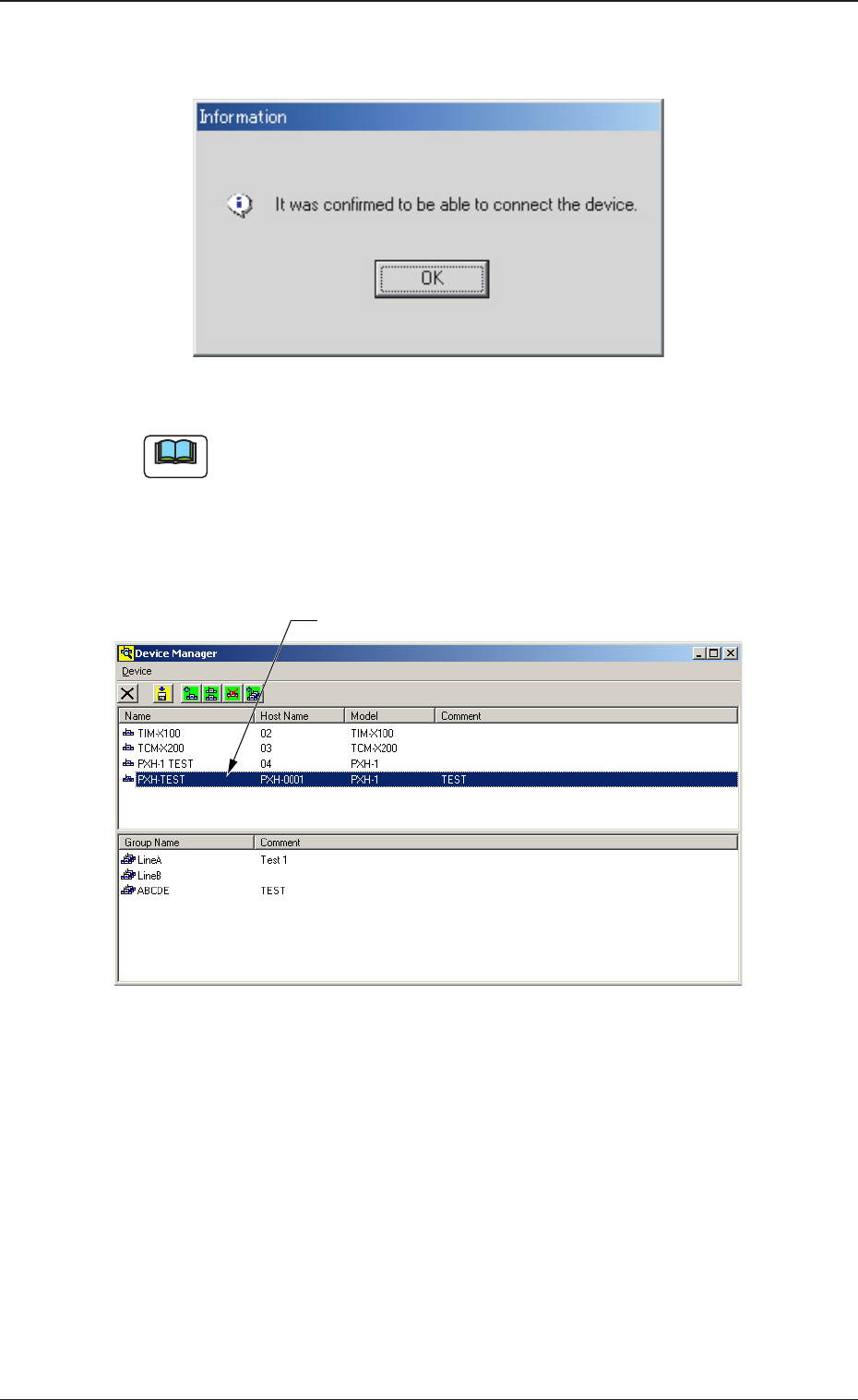

正确连接时，显示“Information( 信息 )”( 确认 ) 界面。
Fig.B6-1
Note
显示“ERROR( 异常 )”界面时，网络没有正确连接。
请确认主机名是否输入错误、电缆是否断线或连接器是否松弛。
(7) 按下 [OK( 确定 )] 按钮。
装置重新被登录。
重新登录的装置
Fig.B6-2
2.3 新装置的登录
0704-001
2-11
2.4 新组的登录
可以将装置根据每个生产线和同机种分成组、进行管理。
就在 NT-100 系统软件上登录新组的方法进行说明。
(1) 在“Device( 装置管理 )”界面中，选择工具栏中的“Add New
Group( 新组的添加 )”(
)，便显示以下界面。

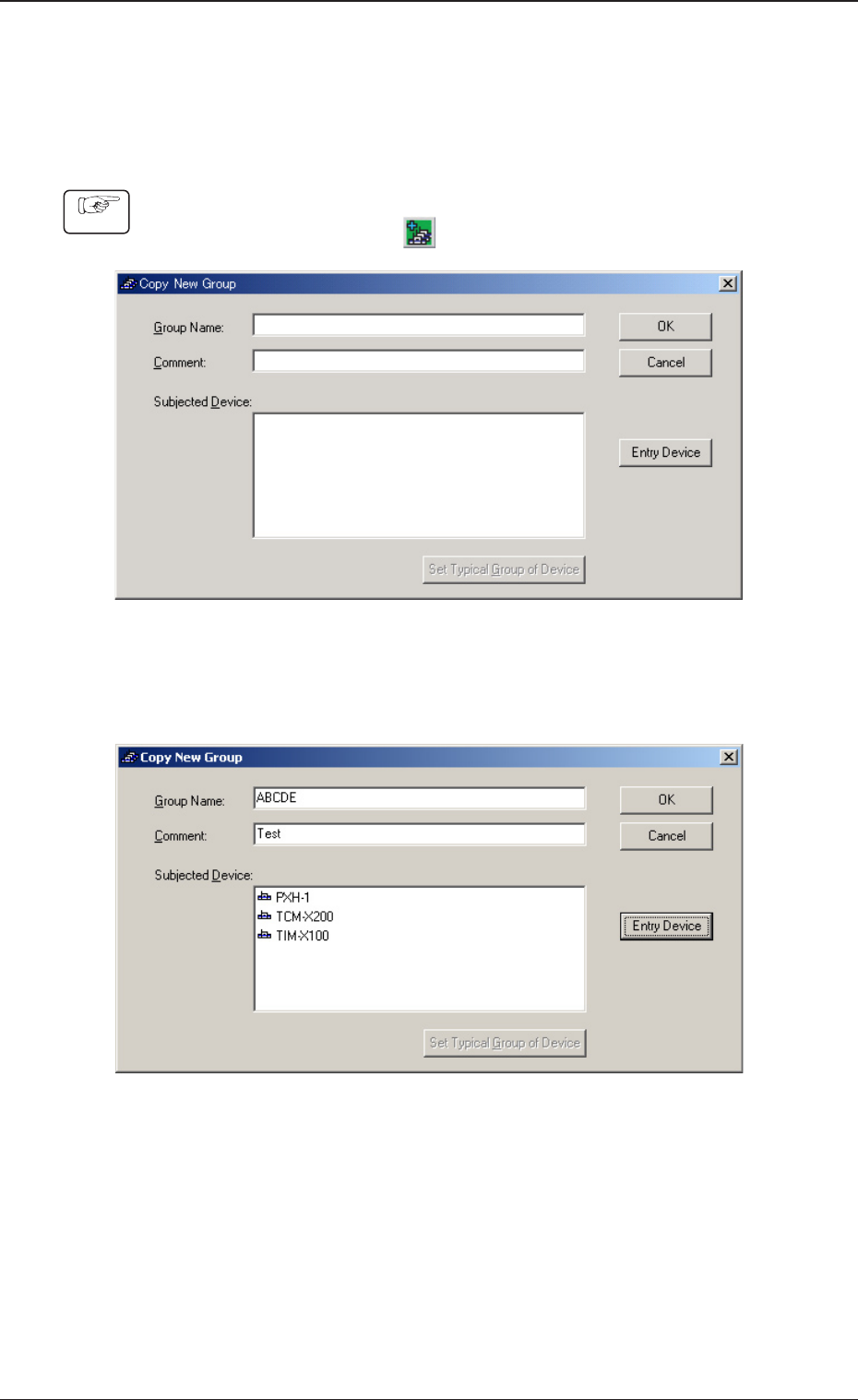

Fig.B7 “Copy New Group( 新组的复制 )”界面
(2) 在“Copy New Group( 新组的复制 )
”界面中，输入各项目。
Fig.B8
Procedure
2.4 新组的登录
