2-42
4. 与装置的通信
在“NT-100 System Software(NT-100 系统软件 )”界面中，按下
[Communication with Device( 与装置的通信 )]( ) 图标，
便显示以下界面。
[1] [3]
[4]
[2]
[6][5]

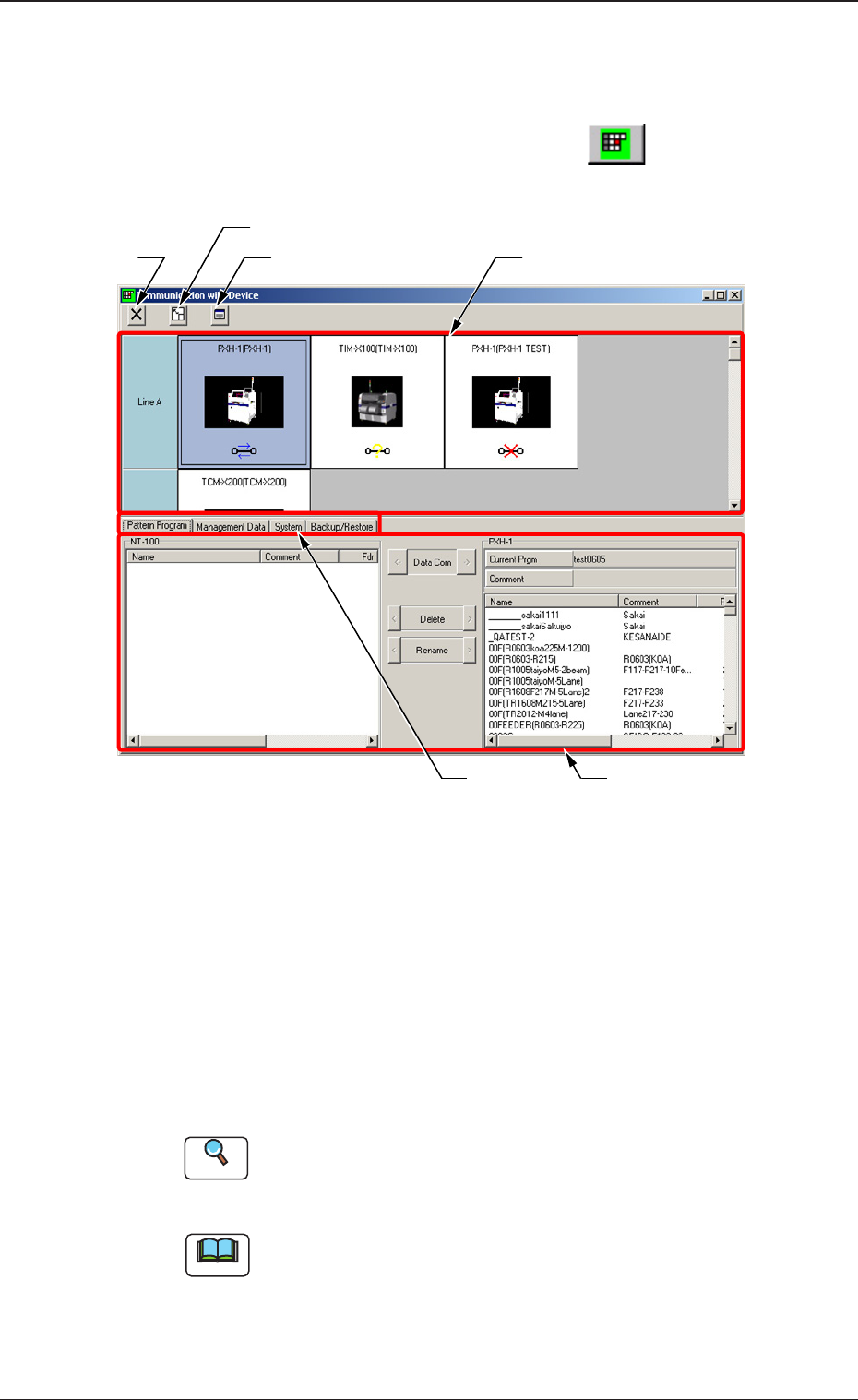

Fig.B35 “Communication with Device( 与装置的通信 )”界面
[1] [ 关闭 ] 按钮
关闭“Communication with Device( 与装置的通信 )”界面。
[2] 大小变换图标
切换状态信息的标准大小和缩小大小的显示。
[3] 通信状态确认图标
打开“Communication State( 通信状态 )”界面。
Reference
详细内容请参照“4.1.2 Communication State( 通信状态的确
认 )”章节。
Note
未连接到装置时不显示。
[4] 状态信息
显示组和装置的一览。
4. 与装置的通信
0704-001
2-43
[5] Tab
显示以下 Tab。
Pattern Program( 线路板程序 )
显示“Pattern Program( 线路板程序 )”通信选项卡。
Reference
详细内容请参照“4.2 线路板程序的通信”章节。
Management Data( 管理数据 )
显示“Management Data( 管理数据 )”通信选项卡。
Reference
详细内容请参照“4.3 管理数据的通信”章节。
System( 系统装置 )
显示“System( 系统装置 )”通信选项卡。
Reference
详细内容请参照“4.4 装置系统的通信”章节。
Backup/Restore( 备份 / 复原 )
显示“Backup/Restore( 备份 / 复原 )”通信选项卡。
Reference
详细内容请参照“4.5 装置数据的备份 / 复原”章节。
Note
未连接到装置时不显示。
[6] 信息显示栏
显示当前选择的 Tab 和装置的数据。
4. 与装置的通信
0704-001
2-44
切换标准大小和缩小大小的显示
按下大小变换图标 (
)，即可切换标准大小和缩小大小的显示。

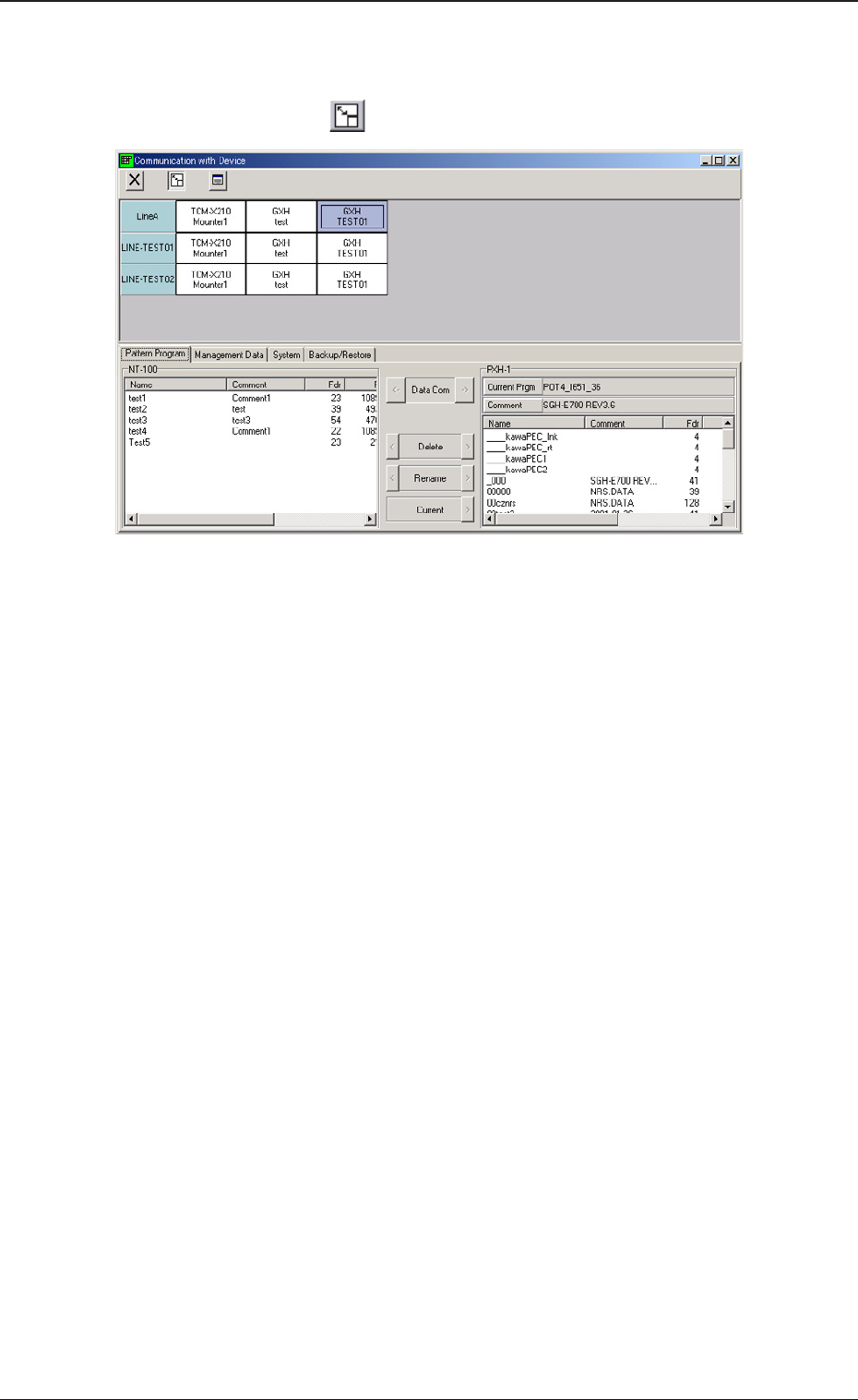

Fig.B35-1 “Communication with Device( 与装置的通信 )”界面 ( 缩小显示 )
