2-43
[5] Tab
显示以下 Tab。
Pattern Program( 线路板程序 )
显示“Pattern Program( 线路板程序 )”通信选项卡。
Reference
详细内容请参照“4.2 线路板程序的通信”章节。
Management Data( 管理数据 )
显示“Management Data( 管理数据 )”通信选项卡。
Reference
详细内容请参照“4.3 管理数据的通信”章节。
System( 系统装置 )
显示“System( 系统装置 )”通信选项卡。
Reference
详细内容请参照“4.4 装置系统的通信”章节。
Backup/Restore( 备份 / 复原 )
显示“Backup/Restore( 备份 / 复原 )”通信选项卡。
Reference
详细内容请参照“4.5 装置数据的备份 / 复原”章节。
Note
未连接到装置时不显示。
[6] 信息显示栏
显示当前选择的 Tab 和装置的数据。
4. 与装置的通信
0704-001
2-44
切换标准大小和缩小大小的显示
按下大小变换图标 (
)，即可切换标准大小和缩小大小的显示。
Fig.B35-1 “Communication with Device( 与装置的通信 )”界面 ( 缩小显示 )
4. 与装置的通信
0704-001
2-45
4.1 NT-100 与装置的连接
就使 NT-100 与装置进行通信的连接方法进行说明。
4.1.1 NT-100 与装置的连接处理
在“Communication with Device( 与装置的通信 )”界面中，双击想
要连接的装置。NT-100 与装置连接上，通信状况图标变换成 ( )，
通信功能全部被激活。
未能连接上的装置
未进行连接处理的装置
已进行连接处理的装置

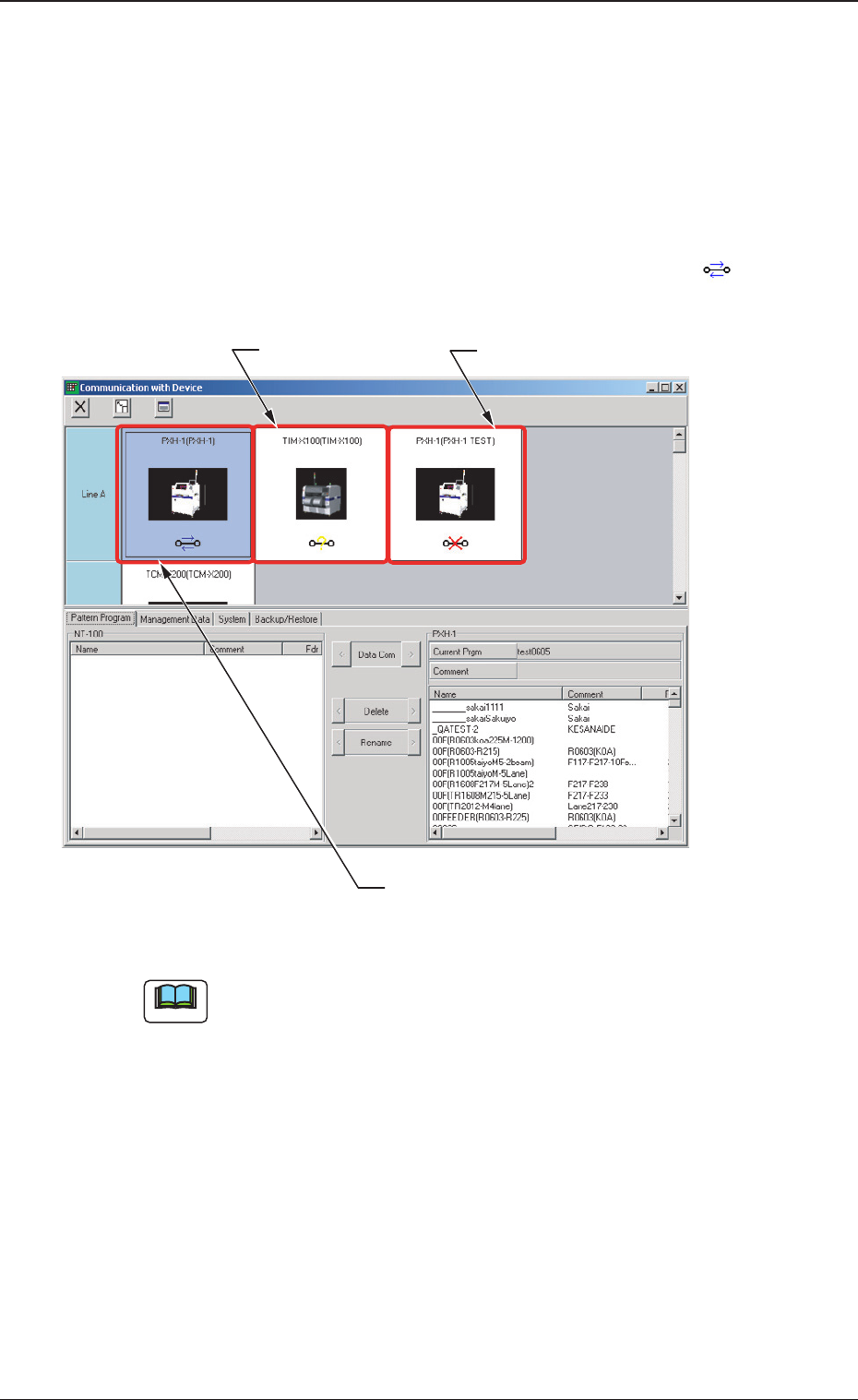

Fig.B35-2 “Communication with Device( 与装置的通信 )”界面
Note
显示“ERROR( 异常 )”界面时，网络没有正确连接上。
请确认主机名是否输入错误、电缆是否断线或连接器是否松弛。
4.1 NT-100 与装置的连接
