2-45
4.1 NT-100 与装置的连接
就使 NT-100 与装置进行通信的连接方法进行说明。
4.1.1 NT-100 与装置的连接处理
在“Communication with Device( 与装置的通信 )”界面中，双击想
要连接的装置。NT-100 与装置连接上，通信状况图标变换成 ( )，
通信功能全部被激活。
未能连接上的装置
未进行连接处理的装置
已进行连接处理的装置
Fig.B35-2 “Communication with Device( 与装置的通信 )”界面
Note
显示“ERROR( 异常 )”界面时，网络没有正确连接上。
请确认主机名是否输入错误、电缆是否断线或连接器是否松弛。
4.1 NT-100 与装置的连接
0704-001
2-46
4.1.2 Communication State( 通信状态 ) 的确认
就显示NT-100 与装置的通信结果的“Communication State(通信状态)”
界面进行说明。
在连接 NT-100 与装置的状态下，按下 [ 通信状态确认 ] 图标 (
)，
便显示以下界面。
[4][3]
[1]
[2]

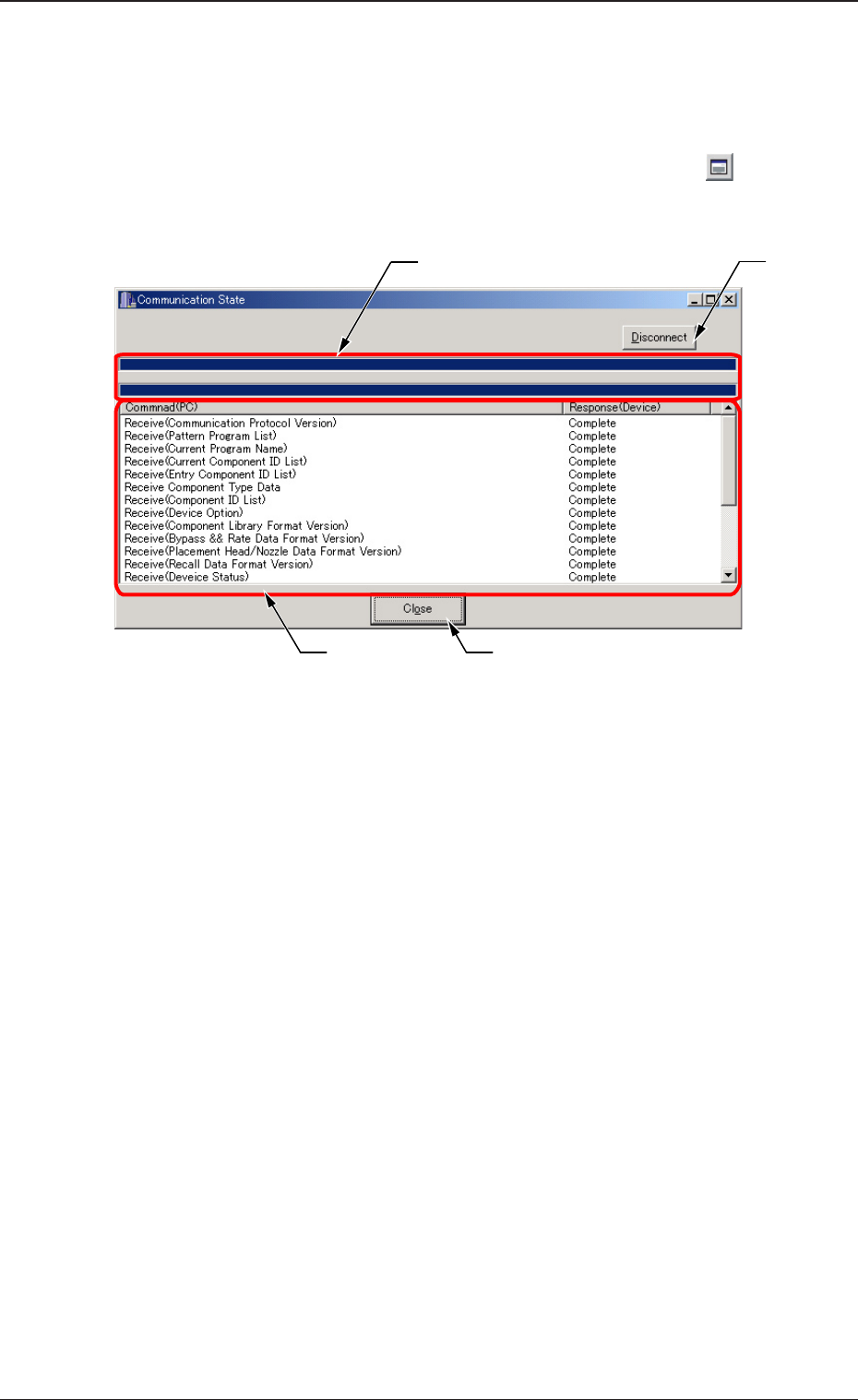

Fig.B35-3 “Communication State( 通信状态 )”界面
[1] 进度显示
用进度条显示当前的通信进度。
上边进度条表示全体的进度，下边进度条表示各个的进度。
[2] [Disconnect( 切断 )] 按钮
切断 NT-100 与装置的连接。
[3] Command( 指令 ) 显示
显示通信的指令和通信对象的响应情况。
[4] [Close( 关闭 )] 按钮
关闭“Communication State( 通信状态 )”界面。
4.1 NT-100 与装置的连接
0704-001
2-47
4.2 线路板程序的通信
就在 NT-100 与装置之间进行线路板程序的通信方法进行说明。
在连接 NT-100 与装置的状态下，按下 [Pattern Program( 线路板程
序 )]Tab，便显示以下选项卡。
[1] [5]
[2]
[4]
[3]

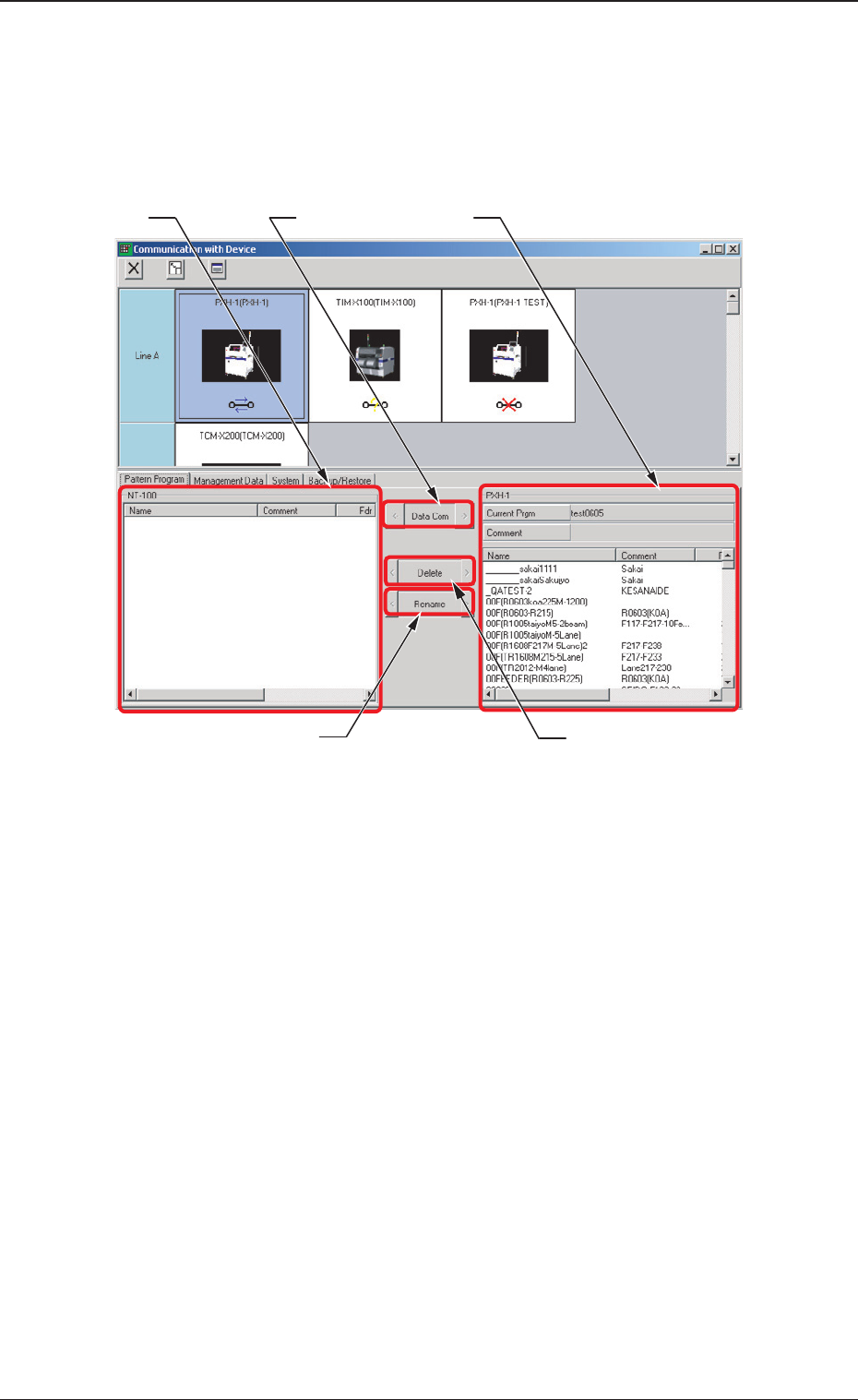

Fig.B35-4 “Pattern Program( 线路板程序 )”通信选项卡
[1] 线路板程序一览 (NT-100)
显示保存在 NT-100 中的线路板程序一览。
[2] [Data Com( 数据传送 )] 按钮
将线路板程序数据传送到箭头指向侧的一览中。
[3] [Delete( 删除 )] 按钮
删除“线路板程序一览”中选择的箭头指向侧的线路板程序。
[4] [Rename( 改名 )] 按钮
变更“线路板程序一览”中选择的箭头指向侧的线路板程序名。
[5] 线路板程序一览 ( 装置 )
显示保存在装置中的线路板程序一览。
4.2 线路板程序的通信
