2-46

4.1.2 Communication State( 通信状态 ) 的确认

就显示NT-100 与装置的通信结果的“Communication State(通信状态)”

界面进行说明。

在连接 NT-100 与装置的状态下，按下 [ 通信状态确认 ] 图标 (

)，

便显示以下界面。

[4][3]

[1]

[2]

Fig.B35-3 “Communication State( 通信状态 )”界面

[1] 进度显示

用进度条显示当前的通信进度。

上边进度条表示全体的进度，下边进度条表示各个的进度。

[2] [Disconnect( 切断 )] 按钮

切断 NT-100 与装置的连接。

[3] Command( 指令 ) 显示

显示通信的指令和通信对象的响应情况。

[4] [Close( 关闭 )] 按钮

关闭“Communication State( 通信状态 )”界面。

4.1 NT-100 与装置的连接

0704-001

2-47

4.2 线路板程序的通信

就在 NT-100 与装置之间进行线路板程序的通信方法进行说明。

在连接 NT-100 与装置的状态下，按下 [Pattern Program( 线路板程

序 )]Tab，便显示以下选项卡。

[1] [5]

[2]

[4]

[3]

Fig.B35-4 “Pattern Program( 线路板程序 )”通信选项卡

[1] 线路板程序一览 (NT-100)

显示保存在 NT-100 中的线路板程序一览。

[2] [Data Com( 数据传送 )] 按钮

将线路板程序数据传送到箭头指向侧的一览中。

[3] [Delete( 删除 )] 按钮

删除“线路板程序一览”中选择的箭头指向侧的线路板程序。

[4] [Rename( 改名 )] 按钮

变更“线路板程序一览”中选择的箭头指向侧的线路板程序名。

[5] 线路板程序一览 ( 装置 )

显示保存在装置中的线路板程序一览。

4.2 线路板程序的通信

0704-001

2-48

线路板程序的送信

(1) 从“线路板程序一览 (NT-100)”中，选择想要送信到装置的线路

板程序。

(2) 按下数据传送 [->] 按钮。

显示 Select Component Library Sending Mode( 元件数据库送信

模式选择 ) 界面。

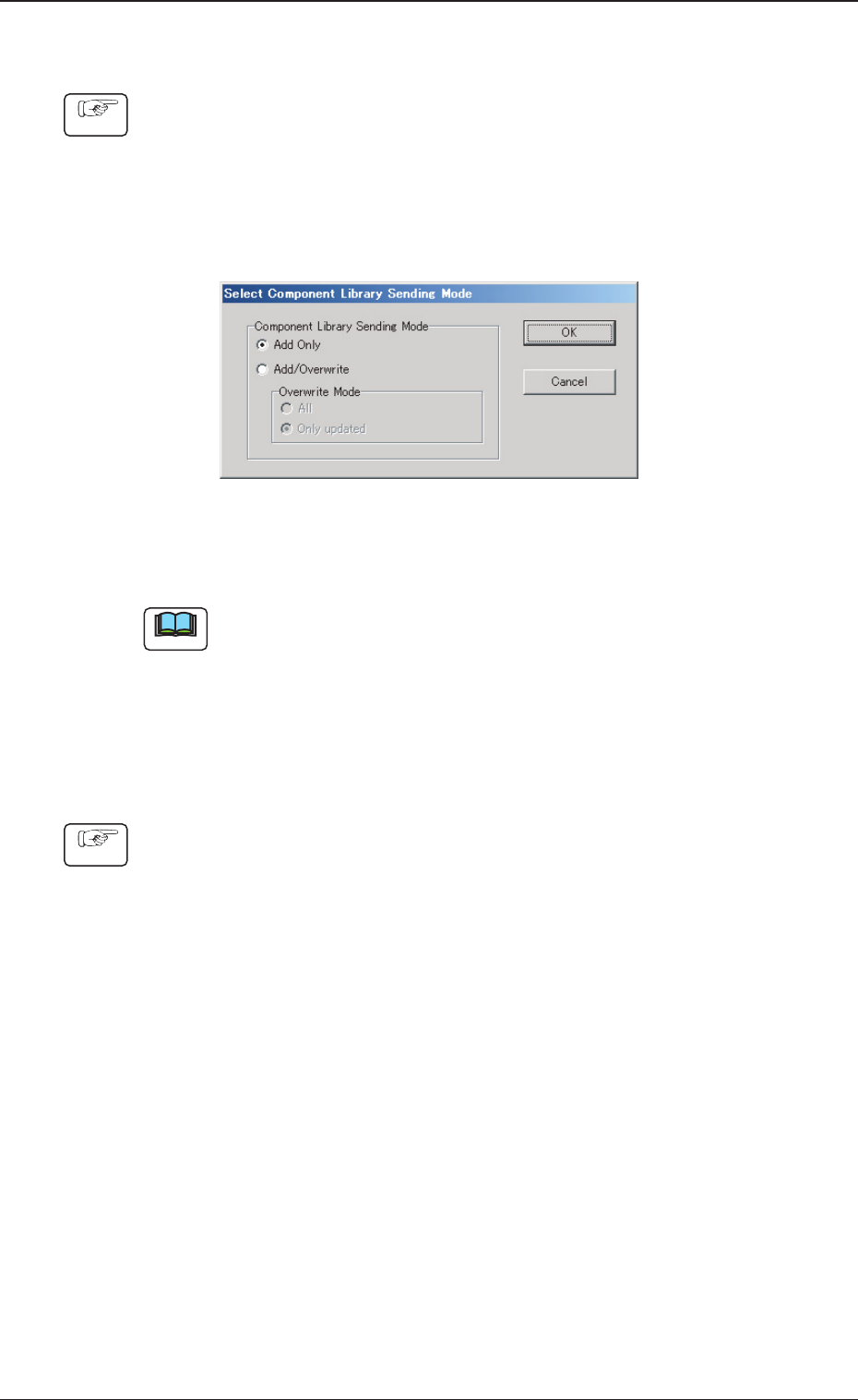

Fig.B35-5 “Select Component Library Sending Mode( 元件数据库送信模式选择 )”界面

线路板程序送信后打开“元件 ID 的复制”界面，将“线路板

列表”设定为“反映”，便只显示最后送信的线路板程序中使

用的元件 ID。通过选择、送信所有显示的元件 ID，可以立即

使用最后送信的线路板程序。

线路板程序的受信

(1) 从“线路板程序一览 ( 装置 )”中，选择想要受信到 NT-100 的线

路板程序。

(2) 按下数据传送 [<-] 按钮。

在“Communication State( 通信状态 )”界面中显示通信结果。

4.2 线路板程序的通信

0704-001
