2-55

各个机种生产情报的通信

(1) 从“Pattern Program List( 线路板程序一览表 )”中，选择想要

受信各个机种生产情报的线路板程序。

(2) 按下 [Receive(Pattern Program Mgt. Data)( 各个机种生产情报

受信 )] 按钮。

从当前选择的装置中受信各个机种生产情报。

Note

没有选择“Pattern Program List( 线路板程序一览表 )”中的线路

板程序时，无法按下 [Receive(Pattern Program Mgt. Data)( 各个

机种生产情报受信 )] 按钮。

各个机种生产情报的清除

Notice

无法复原已被清除的情报。

请认真确认后进行。

(1) 连接想要清除各个机种生产情报的装置与 NT-100。

(2) 选择想要删除各个机种生产情报的机种。

(3) 按下 [Clear(Pattern Program Mgt. Data)( 清除各个机种生产情

报 )] 按钮。

4.3 管理数据的通信

0704-001

Procedure

2-56

4.3.3 情报再显示数据的通信

就 NT-100 从装置受信情报再显示数据的方法进行说明。

在“Management Data( 管理数据 )”受信选项卡中，按下 [Recall

Data( 情报再显示数据 )] 按钮，便显示以下选项卡。

[1] [2]

[3]

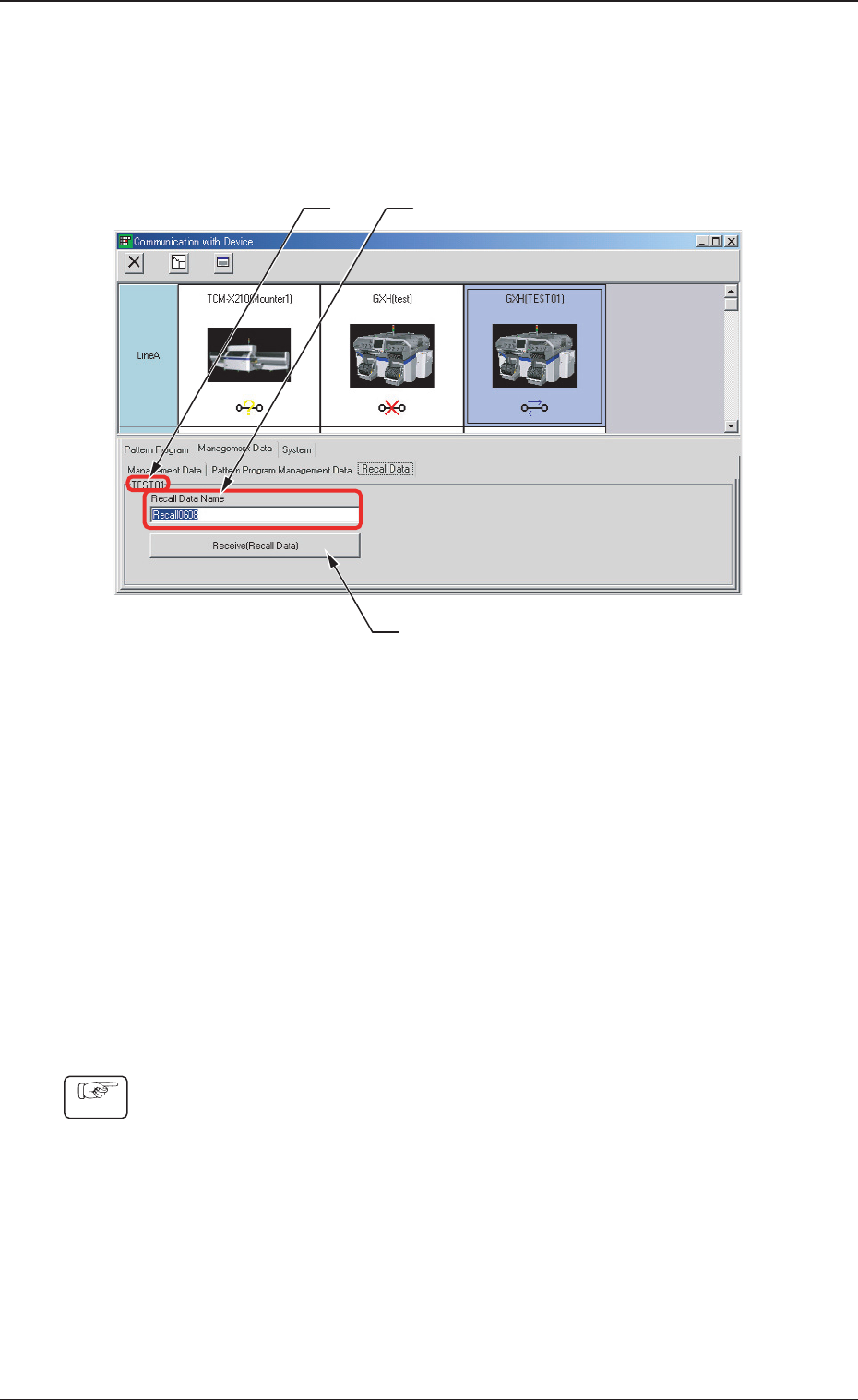

Fig.B35-9 “Recall Data( 情报再显示数据 )”受信选项卡

[1] 装置名称

显示当前选择的装置名称。

[2] Recall Data Name( 情报再显示数据名 )

输入情报再显示数据的文件名。

[3] [Receive(Recall Data)( 情报再显示数据的受信 )] 按钮

NT-100 从装置受信情报再显示数据。

情报再显示数据的受信

(1) 在“Recall Data Name( 情报再显示数据名 )”文本框中输入文件名。

(2) 按下 [Receive(Recall Data)( 情报再显示数据的受信 )] 按钮。

从当前选择的装置中受信情报再显示数据。

4.3 管理数据的通信

0704-001

Procedure

2-57

4.4 装置系统的通信

就装置系统的通信进行说明。

在连接 NT-100 与装置的状态下，按下 [System( 装置系统 )] 通信 Tab，

便显示以下选项卡。

[1] [2]

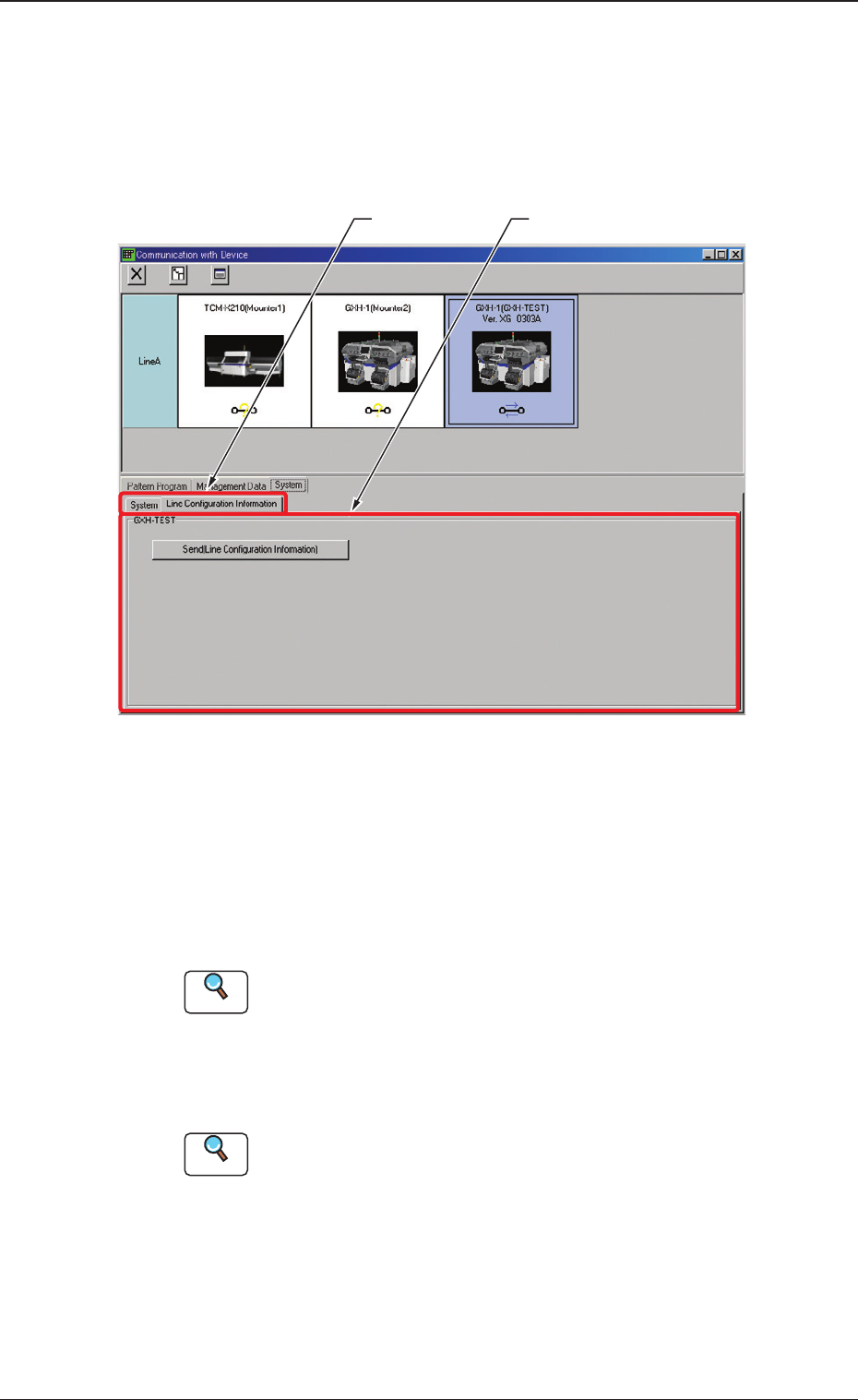

Fig.B35-10 “System( 装置系统 )”通信选项卡

[1] Tab

显示以下 Tab。

System( 装置系统 )

打开“System( 装置系统 )”通信选项卡。

Reference

详细内容请参照“4.4.1 System( 装置系统 )”章节。

Line Configuration Information( 线路构成情报 )

打开“Line Configuration Information( 线路构成情报 )”选项卡。

Reference

详细内容请参照“4.4.2 Line Configuration Information( 线

路构成情报 )”章节。

[2] 信息显示栏

显示当前选择的 Tab 和装置数据。

4.4 装置系统的通信

0704-001
