2-57
4.4 装置系统的通信
就装置系统的通信进行说明。
在连接 NT-100 与装置的状态下，按下 [System( 装置系统 )] 通信 Tab，
便显示以下选项卡。
[1] [2]
Fig.B35-10 “System( 装置系统 )”通信选项卡
[1] Tab
显示以下 Tab。
System( 装置系统 )
打开“System( 装置系统 )”通信选项卡。
Reference
详细内容请参照“4.4.1 System( 装置系统 )”章节。
Line Configuration Information( 线路构成情报 )
打开“Line Configuration Information( 线路构成情报 )”选项卡。
Reference
详细内容请参照“4.4.2 Line Configuration Information( 线
路构成情报 )”章节。
[2] 信息显示栏
显示当前选择的 Tab 和装置数据。
4.4 装置系统的通信
0704-001
2-58
4.4.1 System( 装置系统 )
就装置系统的通信进行说明。
在连接 NT-100 与装置的状态下，按下 [System( 装置系统 )] 通信 Tab，
便显示以下选项卡。
[1]
[2]
[3]

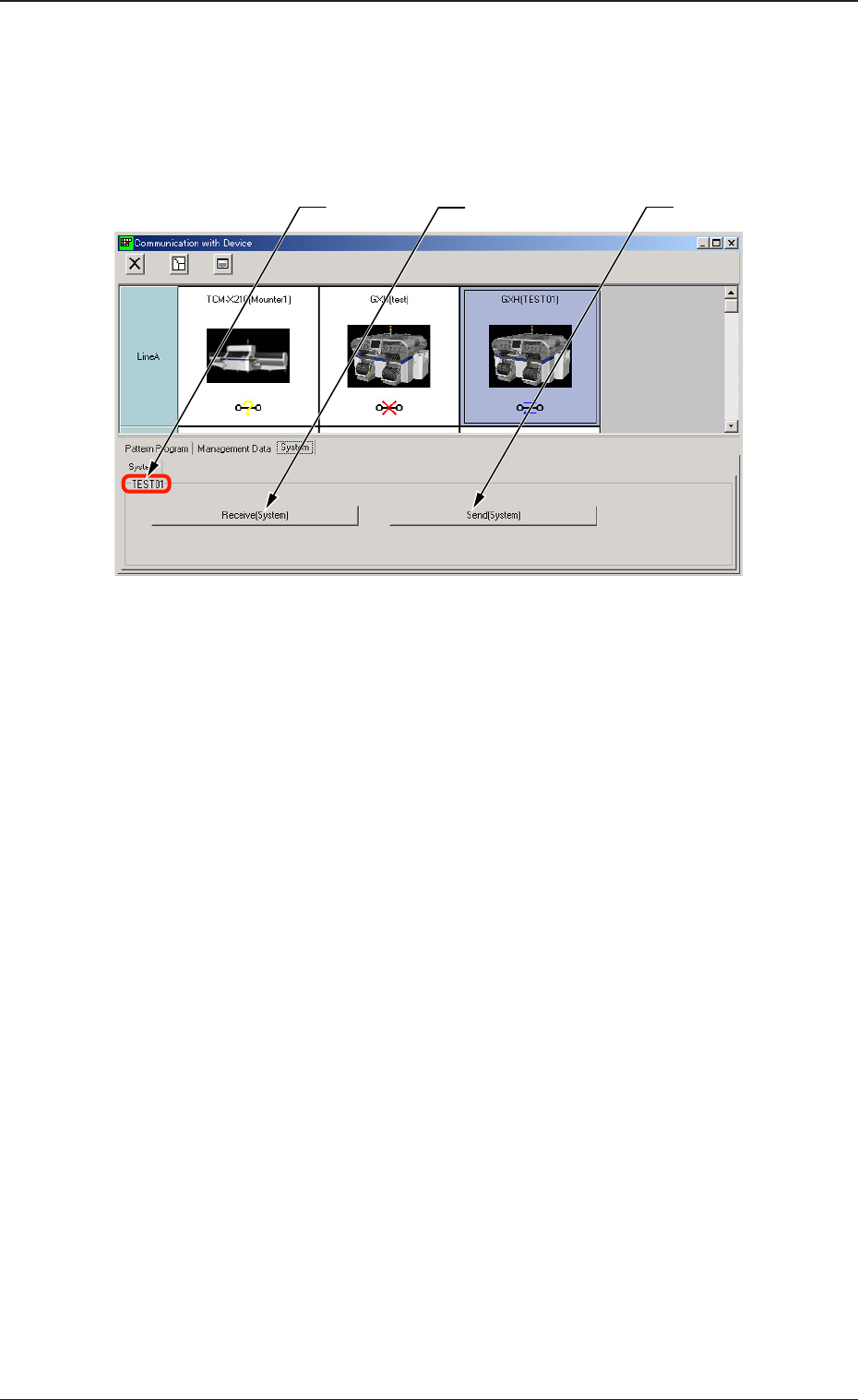

Fig.B35-11 “System( 装置系统 )”选项卡
[1] Device Name( 装置名称 )
显示当前选择的装置名称。
[2] [Receive(System)( 装置系统的受信 )] 按钮
从当前选择的装置受信装置系统数据。
[3] [Send(System)( 装置系统的送信 )] 按钮
将装置系统数据从 NT-100 送信到当前选择的装置。
4.4 装置系统的通信
0704-001
2-59
4.4.2 Line Configuration Information( 线路构成情报 )
就线路构成情报进行说明。
在连接 NT-100 与装置的状态下，按下 [Line Configuration
Information( 线路构成情报 )]Tab，便显示以下选项卡。
Fig.B35-12 “Line Configuration Information( 线路构成情报 )”选项卡
[1] Send(Line Configuration Information)( 线路构成情报的送信 )
从 NT-100 将线路构成情报数据送信到当前选中的装置。
4.4 装置系统的通信
0704-001
[1]
